为什么三通道测试效率更高？三相变压器直流电阻测试原理解析

为什么三通道变压器直流电阻测试仪的测试效率通常比单通道设备更高？三相变压器有多个绕组和相别需要检测，如果采用传统的逐相测试方式，就需要反复调整接线、启动测试和记录数据。三通道测试的核心价值，就在于根据变压器绕组的接线形式采用相应的三相测试方式，减少重复操作，同时配合自动数据计算，使三相变压器直流电阻测试更加方便。

变压器直流电阻测试的基本原理并不复杂。测试仪向变压器绕组施加一定的直流测试电流，同时检测绕组两端的电压，根据电流和电压之间的关系计算出绕组直流电阻。由于变压器绕组属于低阻值且具有电感特性的测试对象，测试过程中需要经过一定时间才能使电流和测量数据趋于稳定，因此专业的变压器直流电阻测试仪除了要能够输出合适的测试电流，还需要对测试过程中的数据变化进行判断。

对于三相变压器而言，三相绕组的直流电阻通常需要分别进行检查，并对不同相别的数据进行比较。测试的目的不仅是得到某一个绕组的电阻值，还可以通过三相之间的数据差异发现连接、绕组或其他可能存在的异常情况。相关设备能够在测试过程中计算三相不平衡率，因此三相数据之间的横向比较也是变压器直流电阻测试的重要组成部分。

三通道测试效率较高，首先体现在测试通道数量增加以后，可以针对三相绕组进行对应的测试。根据变压器绕组接线形式不同，设备可以选择不同的三相测试方式。其中“三相Yn”用于带中性点的星形绕组，可以实现三相直阻同时测量；“三相Y/D”则用于不带中性点的星形绕组或角接绕组，采用三相直阻分相测量方式。也就是说，三通道并不是对所有变压器都采用完全相同的同步测试方式，而是根据绕组结构选择合适的测试方法。

这也是理解三通道变压器直流电阻测试仪效率优势的关键。对于可以进行三相同时测量的绕组，设备能够在一次测试过程中完成三相数据的采集，减少逐相测试带来的重复等待；对于需要分相测量的绕组，三通道结构同样便于进行相应测试，只是具体测量方式不同。因此，三通道的优势不仅仅是“通道更多”，更重要的是能够围绕三相变压器的实际接线方式组织测试。

从现场操作来看，传统逐相测量往往需要在A、B、C不同相别之间重复进行操作。每次测试都涉及接线确认、启动测试、等待数据稳定以及结果记录。三通道变压器直流电阻测试仪则可以根据对应测试模式进行三相测试，并直接显示各相的实际输出电流和测量电阻值，测试人员可以在同一测试过程中观察三相数据，减少人工切换和重复记录。

测试电流也是影响三相变压器直流电阻测试效率的重要因素。以同类设备的参数配置来看，可以根据不同被测电阻选择20A、10A、5A、1A和0.1A等测试电流档位，不同档位对应不同的测量范围。对于阻值较低的绕组，可以选择较大的测试电流；对于阻值较高的测试对象，则可以使用较小的电流档位。合理选择测试电流，有助于使测量处于合适的工作区间。

三相变压器直流电阻测试还有一个特点，就是测试数据不能在刚通入电流后立即简单读取。变压器绕组具有电感特性，电流建立以及电阻测试数据稳定需要一定过程。设备可以对测试结果在5秒、15秒、30秒内的电阻变化率进行计算，用于辅助判断数据稳定性。这样做的意义在于，测试人员能够根据数据变化情况判断何时读取测试结果，而不是单纯延长测试时间。

当三相数据达到稳定状态后，三通道变压器直流电阻测试仪还可以对三相测试结果进行计算和比较。测试界面能够显示相别、实际输出电流、测量值、折算值以及三相不平衡率等信息。对于现场试验人员而言，这种数据集中显示方式能够减少人工计算和抄录步骤，也方便直接观察三相之间的差异。

温度因素同样需要考虑。变压器绕组的电阻值会受到温度影响，因此在进行电阻比较时，有时需要将测试结果换算到规定温度。相关设备可以设置测试温度、折算温度以及绕组材料等参数，并根据设置对测试结果进行温度折算。这样可以减少不同测试条件下直接比较原始电阻值带来的偏差。

从完整测试流程来看，三通道变压器直流电阻测试仪的效率提升主要来自几个环节的配合：根据绕组接线方式选择三相测试模式，根据被测对象选择合适的测试电流，在数据趋于稳定后读取结果，同时利用仪器自动计算三相不平衡率和相关数据。这样可以减少重复接线、重复启动和人工计算所占用的时间。

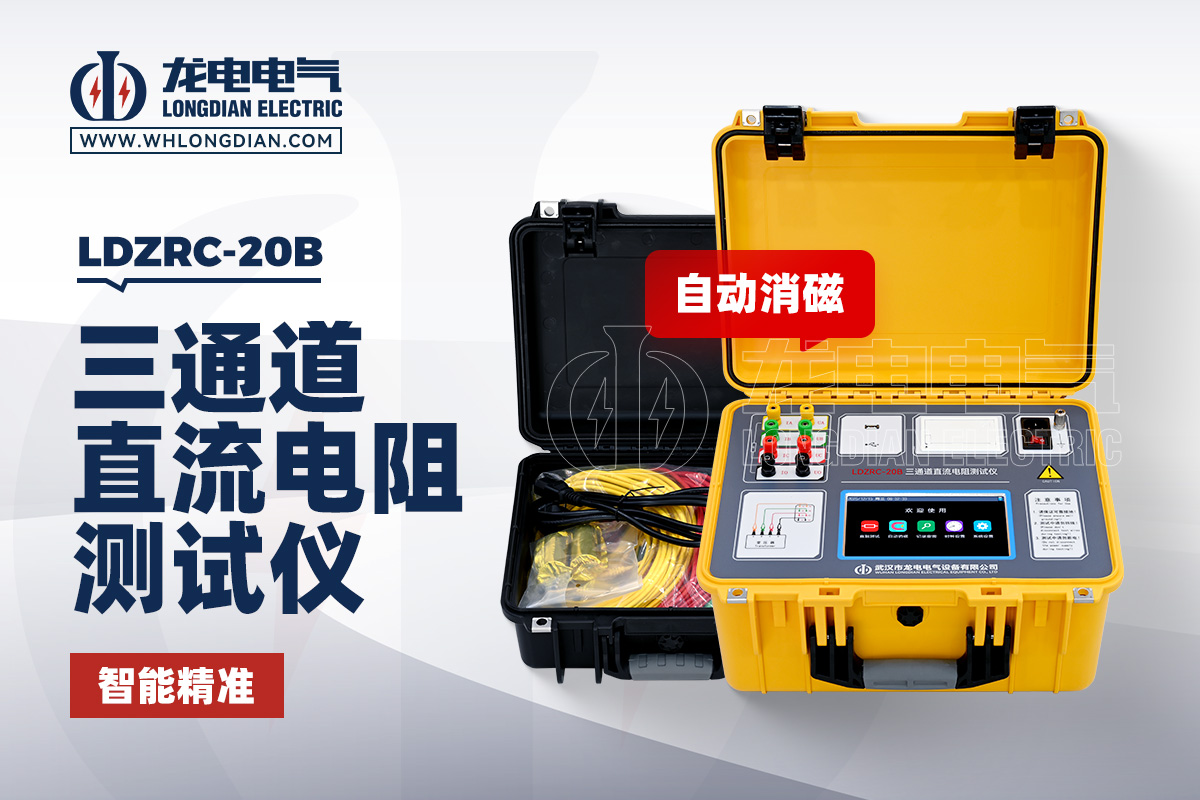

武汉市龙电电气设备有限公司生产LDZRC-20B 三通道变压器直流电阻测试仪，采用三相测试方式，可针对Yn型、Y型和△型绕组进行相应测试，并能够计算三相不平衡率。设备测试电流包含20A、10A、5A、1A和0.1A多个档位，可根据不同阻值范围选择测试电流。

需要特别说明的是，“三通道测试效率更高”并不意味着所有变压器都可以三相同时完成测试。实际测试方式取决于绕组接线结构，带中性点的Yn型绕组可以进行三相直阻同时测量，而不带中性点的星形绕组以及角接绕组，则采用相应的分相测量方式。了解这一点，对于正确理解三通道变压器直流电阻测试仪的工作方式非常重要。

总体来说，三相变压器直流电阻测试的核心仍然是通过直流电流和电压测量计算绕组电阻，而三通道结构则是在这一原理基础上，对三相测试过程进行优化。它通过匹配不同绕组接线方式、减少重复操作、自动处理测试数据以及辅助判断数据稳定性，提高现场测试的工作效率。选择三通道变压器直流电阻测试仪时，应结合变压器类型、绕组接线方式、测试阻值范围和现场试验要求进行选择。
