工频互感器测试仪是什么？主要功能与测试特点解析

在电力试验和变电站现场检测中，工频互感器测试仪主要是用来做什么的？为什么一台设备可以同时完成电流互感器和电压互感器的多项试验？从实际应用来看，工频互感器测试仪是一类面向CT、PT检测的综合测试设备，主要用于分析互感器的励磁特性、变比、极性以及相关电气性能，通过测试数据判断互感器当前状态，为设备交接、检修和运行维护提供检测依据。

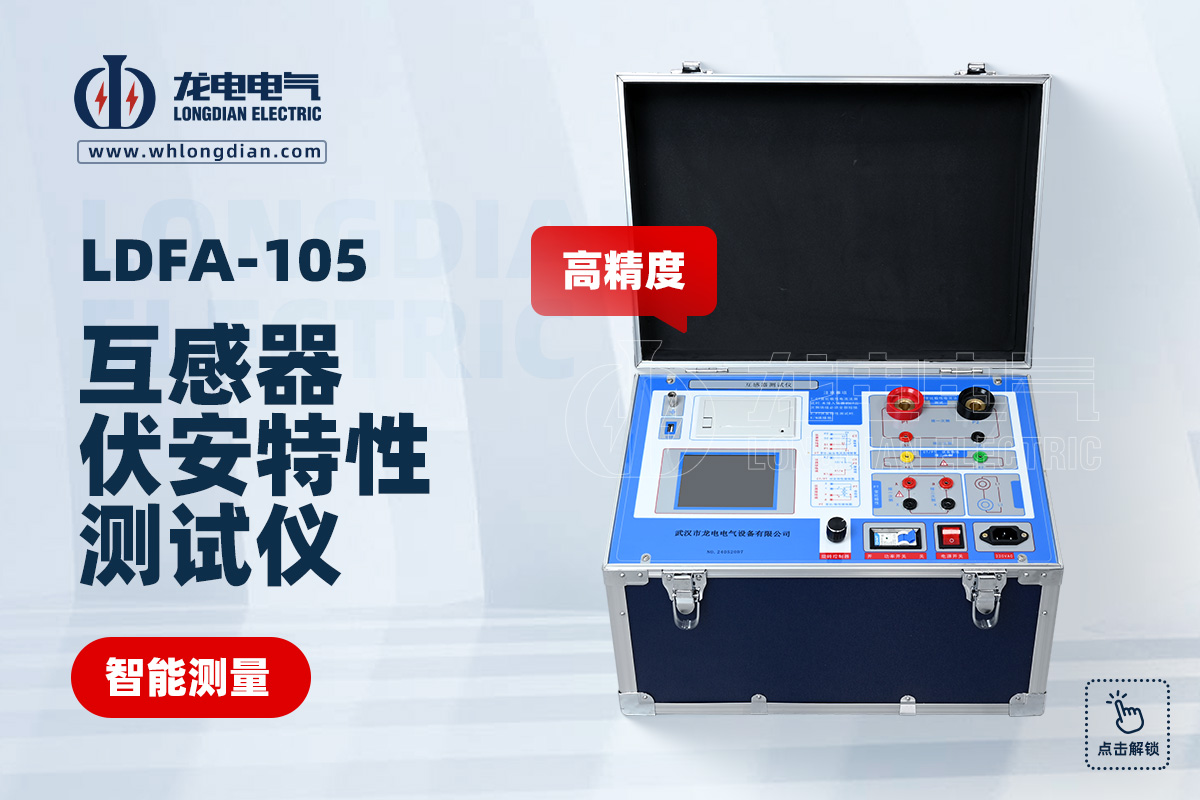

工频互感器测试仪所面对的对象主要包括电流互感器CT和电压互感器PT。以武汉市龙电电气设备有限公司研发生产的LDFA-105工频互感器测试仪为例，该设备可针对35kV及以下保护类、计量类CT/PT开展自动测试，同时兼顾实验室和现场检测场景。设备参考GB 1207、GB 1208等相关标准，能够根据不同测试项目完成相应的参数检测。

对于电流互感器来说，工频互感器测试仪常见的测试项目包括伏安特性，也就是励磁特性测试、变比测量、极性判断、一次通流、交流耐压以及铁心退磁等。对于电压互感器，则可以完成励磁特性、变比、极性、交流耐压和退磁测试。部分测试项目还可以自动生成拐点值以及5%、10%误差曲线，方便进一步分析保护用CT的工作特性。

工频互感器测试仪的一个明显特点，是将原本需要配合多种设备完成的检测项目集中到一套测试系统中。LDFA-105A具备0～2500V电压输出和0～600A大电流输出能力，其中励磁测量精度≤0.5%，CT变比测量范围可达到≤5000A/1A（25000A/5A），PT变比测量范围为5～220kV，能够覆盖互感器常见的励磁及变比检测需求。

在实际检测过程中，励磁特性测试是工频互感器测试仪比较重要的一项功能。通过对互感器二次侧施加测试电压，逐步进行升压、升流，设备可以自动检测并绘制伏安特性曲线，同时显示相应测试数据。对于保护用电流互感器，还可以结合额定负荷、额定二次电流、二次直阻和准确限值系数等参数生成误差曲线，从而进一步判断互感器铁心进入饱和区域后的工作特性。

除了励磁测试之外，变比与极性检测也是工频互感器测试仪的重要功能。LDFA-105A的CT一次测试电流范围为0～600A，可以通过一次侧和二次侧接线对CT进行变比、极性检测，测试结束后自动给出测试结果。与此同时，设备还支持一次通流试验和交流耐压试验，可根据设定值进行输出，并在试验过程中对相关电气状态进行检测。

从操作和现场使用角度来看，工频互感器测试仪还需要兼顾测试效率和数据管理。LDFA-105A采用智能控制器和图形化液晶界面，可按照测试项目进入相应功能页面；设备支持测试结果保存，并可通过U盘转存数据，再利用PC端软件读取和生成测试结果文件。机身集成微型打印机，也可以直接输出测试结果，这对于现场检测、设备交接和检修后的数据留存较为方便。

需要注意的是，工频互感器测试仪属于离线测试设备，进行互感器各项试验前需要按照现场安全要求正确接线，并确保被测试对象处于符合试验条件的状态。不同测试项目对应的接线方式并不完全相同，例如CT励磁试验、CT变比极性试验以及PT励磁试验所使用的端子和接线方法均有所区别，因此现场操作时应根据具体测试项目确认接线。

总体来看，工频互感器测试仪并不是单纯用于测量某一个参数的仪器，而是围绕CT、PT多项性能检测建立的一体化测试设备。对于需要开展互感器励磁特性、变比、极性、一次通流、交流耐压和退磁等试验的场景，选择具备相应输出能力、测试功能和数据处理能力的设备，可以减少测试环节之间的切换，提高现场试验的连续性。武汉市龙电电气设备有限公司研发生产LDFA-105工频互感器测试仪，面向CT/PT现场及实验室检测需求，可用于互感器多项工频试验，为电力设备检测提供相应的测试支持。
