高压开关特性测试仪基础知识点大全：从测试原理到参数选型一次看懂

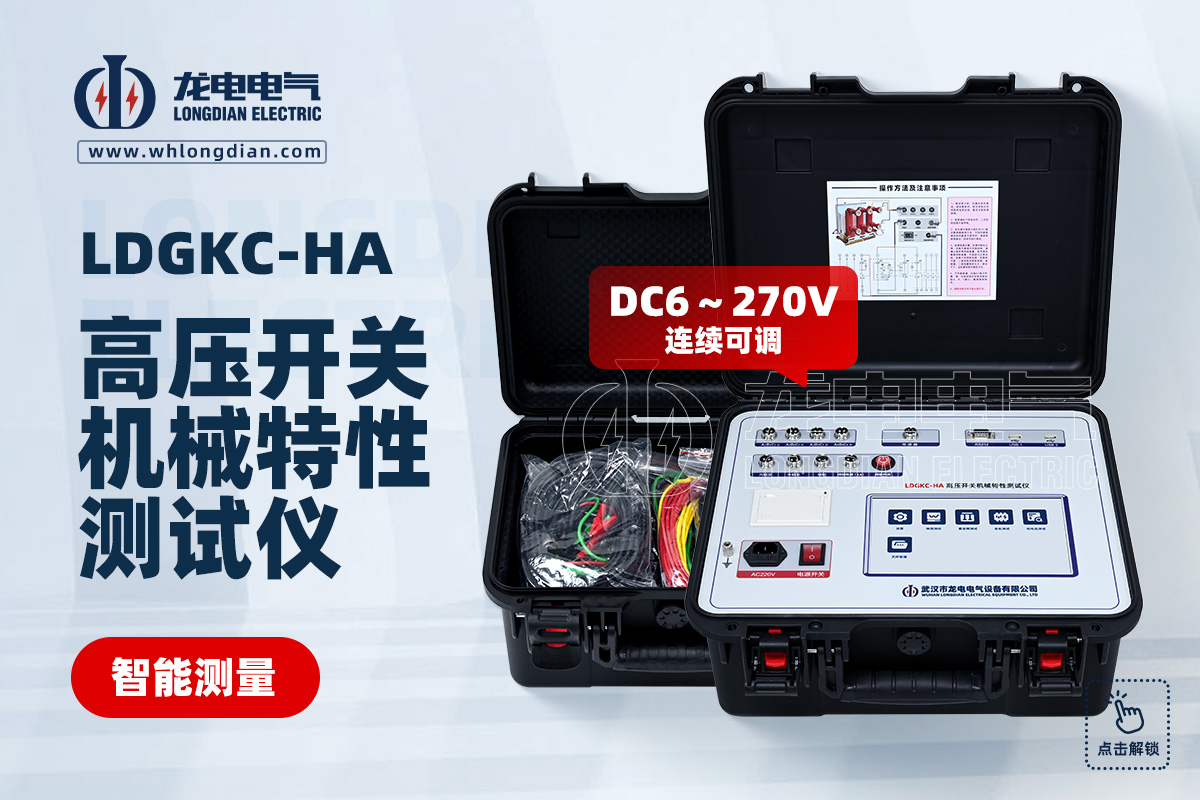

高压开关特性测试仪到底是测什么的？刚接触断路器机械特性试验时，分闸时间、合闸时间、三相不同期、弹跳、速度、行程、断口通道、传感器等参数往往容易混在一起。实际上，高压开关特性测试仪的主要任务，是把断路器分合闸过程中产生的电气和机械动作信号采集下来，并转化为时间、速度、行程等测试数据。武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，就是围绕这些机械特性测试项目进行配置的现场测试设备。

高压开关特性测试仪通常用于高压断路器机械特性检测，测试对象可以包括真空开关、少油开关、SF6开关、油开关以及GIS组合电器等。不同开关在操作机构、断口数量和机械运动方式上存在差异，所以测试时需要根据实际结构选择相应的传感器、断口接线和测试方式。LDGKC的开关类型设置中包含真空、少油、SF6等类型，并可配合多种传感器完成机械参数测试。

理解高压开关特性测试仪，首先要认识“断口测试”。断路器分闸或合闸时，触头状态会发生变化，测试仪通过断口测试线采集这些状态变化，再计算相应的动作时间。LDGKC设置12路断口测试输入，可用于多路金属触头断口采集，并可根据实际结构进行主断口和辅助断口相关测试。

分闸时间是指断路器处于合闸状态时，从分闸回路带电到各极弧触头分离之间的时间。合闸时间则是断路器处于分闸状态时，从合闸回路带电到各极触头全部接触之间的时间。这两个参数是高压开关特性测试仪最基础的时间测试项目之一。

三相不同期也是高压开关特性测试中的常见术语，它表示开关三相分闸或合闸时间最大值与最小值之间的差值。对于多断口设备，还可以关注同相不同期，也就是同一相不同断口之间的分合闸时间差。通过多路断口同步采集，可以对这些时间关系进行分析。

弹跳时间和弹跳次数则主要反映断路器合闸过程中触头接触、分离的动态情况。高压开关特性测试仪能够记录弹跳持续时间及发生次数，结合其他机械参数，可以更加完整地观察断路器触头的动作过程。

除了断口时间测试，高压开关特性测试仪还可以进行速度测试。刚分速度和刚合速度，是断路器机械动作过程中比较常用的速度指标；另外还可以根据指定时间段、行程段或角度段计算平均速度。LDGKC支持相应的速度测量，并可以配合不同类型传感器完成采集。

行程也是机械特性测试中的重要参数。高压开关特性测试仪可以测量动触头行程、接触行程，也就是常说的开距，以及超行程、过冲行程或反弹行程等。通过时间曲线与行程曲线配合，可以观察断路器机械机构在整个动作过程中的变化。

要完成速度和行程测试，就需要使用传感器。直线传感器主要适用于直线运动的机构，旋转传感器适用于主轴、拐臂等旋转运动机构，万能传感器也可用于特定结构下的行程测量，激光传感器则属于选配类型。LDGKC支持直线、旋转、万能以及选配激光传感器。

传感器怎么选，是高压开关特性测试仪使用过程中非常重要的基础知识。比如部分真空开关的动触头属于直线运动，可以采用直线传感器；对于采用主轴或拐臂传动的机构，则需要根据实际运动方式采用旋转传感器。如果传感器类型与机构运动形式不匹配，即使主机工作正常，也可能无法获得正确的速度或行程数据。

以LDGKC为例，50mm直线传感器的测量范围为0～50mm，分辨率为0.1mm，还可以根据不同测试对象选配更长的直线传感器。旋转传感器的测量范围和安装方式则与被测开关机构有关，因此实际选型时应结合断路器机械结构确认。

高压开关特性测试仪的“通道数”通常指断口信号输入数量，而不是测试项目的数量。LDGKC具有12路断口输入，可以同时采集多路断口状态。对于三断口、六断口或更多断口的设备，应根据实际断口数量安排相应通道。

高压开关特性测试仪还涉及内触发和外触发两种常见操作方式。内触发是由测试仪内部输出可调直流电源，直接进行断路器分、合闸控制；外触发则利用现场操作电源完成开关动作，测试仪主要采集线圈相关电压、电流信号，并完成触发计时。

LDGKC内部直流操作电源输出范围为DC6～270V，默认操作电压为DC220V。对于内部电源能够满足负载要求的断路器，可以采用内触发方式；如果操作线圈负载较大，超过内部电源的带载能力，则需要结合现场情况采用外触发。LDGKC内部操作电源最大带载能力为20A。

因此，看到高压开关特性测试仪参数表中的“20A”时，不应将其理解成被测高压线路的测试电流。这个参数对应的是测试仪内部操作电源的带载能力。对于某些线圈驱动电流较大的开关，测试仪无法直接驱动时，可以通过现场操作电源配合外触发方式进行测试。

储能也是高压开关特性测试中的常见操作。部分断路器在进行合闸或分闸测试之前，需要先让操作机构完成储能。LDGKC的储能时间默认设置为8秒，最长输出时间为60秒。这里的储能时间与分闸时间、合闸时间并不是同一个概念，主要针对断路器储能机构的供电过程。

高压开关特性测试仪还可以进行低电压动作相关测试。LDGKC内部直流电源支持DC6～270V调节，可以根据断路器线圈实际动作电压进行设置，用于相应测试项目。对于不同控制电压的断路器，需要根据实际设备条件进行参数设置。

重合闸测试则主要涉及断路器连续动作过程中的时间参数。LDGKC支持合分、分合、分合分等测试方式，测试前需要设置相应参数，再进入测试界面执行对应动作。

高压开关特性测试仪的包络线功能，也属于机械特性测试中的一个常见分析手段。LDGKC可以根据一次开关测试形成的数据生成标准包络线，再进行后续分析和比较，同时还可以进行开关震动频率分析。这样测试人员除了查看具体数值，还可以结合曲线观察动作过程的变化。

在数据管理方面，LDGKC可以保存测试数据，并通过USB接口将数据进行保存，还配置了现场打印功能。对于需要重复测试同一台断路器的场景，可以将不同时间的测试数据进行保存和对比，为后续维护分析提供历史数据基础。

高压开关特性测试仪的显示屏也是现场操作的重要组成部分。LDGKC采用9寸彩色触摸屏，可以进行开关类型、传感器、采集时间、操作电压等参数设置，并显示测试数据和图形。对于现场需要同时查看多项测试信息的情况，较直观的操作界面有利于参数确认和数据读取。

除了看参数，现场接线同样是高压开关特性测试仪使用中的基础环节。断口线需要按照断路器的实际结构连接，不同类型和安装形式的开关，接线方法也可能存在差异。对于户内10kV开关和户外开关，应根据实际结构确定断口测试线的连接方式。

如果测试过程中出现“断口未动作”提示，应优先检查断口测试线是否连接正确。对于LDGKC，可以检查对应断口通道在没有连接测试线时是否处于正常分闸状态，再通过规范的短接检查确认相应通道能否正常识别状态。如果测试仪动作正常而断口状态没有变化，就需要继续检查现场接线以及开关控制回路。

如果速度测试没有数据显示，则需要重点检查传感器选择和安装位置。例如安装直线传感器却在界面选择了旋转传感器，或者旋转传感器没有安装在能够产生角位移的位置，都可能导致无法获得有效速度数据。传感器与机械机构之间的匹配，是高压开关特性测试仪获得有效测试结果的重要条件。

高压开关特性测试仪的时间参数还涉及测量范围和分辨率。LDGKC不同时间区间对应不同分辨率，不同期测试范围为0.1ms～99ms，分辨率为0.01ms；内触发时间测试在不同区间采用0.01ms、0.1ms和1ms的分辨率。阅读这类参数时，应同时看清测量范围、分辨率以及准确率。

从基础知识的角度，可以把高压开关特性测试仪理解成一个综合测试系统：断口通道负责采集触头分合状态，时间测试负责计算分合闸及不同期等参数，传感器负责获取机械运动信息，操作电源负责在符合条件的情况下进行分合闸控制，而显示和数据管理功能则用于完成参数设置、结果查看和数据保存。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，具备12路断口采集能力，可测试分闸时间、合闸时间、三相不同期、同相不同期、弹跳时间及次数，同时支持速度、行程测试，并配置直线、旋转、万能等传感器。设备还支持内触发、外触发、储能、低电压以及重合闸等相关测试功能。

对于刚开始使用高压开关特性测试仪的人员，实际学习时可以先理解几个最基本的概念：什么是断口、什么是分闸时间和合闸时间、什么是三相不同期、什么是弹跳、什么是速度和行程，再进一步学习传感器安装以及内外触发的区别。把这些基础概念理顺后，设备参数表中的大多数专业术语就会比较容易理解。

总体来看，高压开关特性测试仪并不是只测一个“开关动作时间”的设备，而是围绕断路器机械动作过程，对断口、时间、速度、行程等多个参数进行综合采集和分析。了解这些基础知识后，在设备选型、参数设置、现场接线和测试结果判断时，都会更加清晰。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，可以针对不同类型高压开关配置相应的断口通道和传感器，并通过时间、速度、行程及相关曲线分析完成机械特性检测。实际应用时，应根据被测断路器类型、断口数量、机构结构及测试项目选择合适的测试方式和传感器配置。
