直流断路器安秒特性测试仪输出电流范围是多少？1000A测试能力解析

直流断路器安秒特性测试仪的输出电流范围是多少？选择设备时，电流范围越大就越合适吗？实际上，输出电流范围决定了测试仪能够提供的测试电流区间，是选型时需要关注的重要参数之一。对于不同额定电流、不同脱扣特性的直流断路器，应结合实际测试需求选择合适的设备，同时关注输出电流的稳定性和测试时间记录能力，不能只看最大电流值。

直流断路器安秒特性测试仪主要用于检测直流断路器的动作特性，通过向被测断路器提供测试电流，记录其脱扣电流及动作时间，分析电流与动作时间之间的关系。安秒特性反映了断路器在不同电流条件下的动作规律，对于检查断路器动作性能、分析上下级直流保护电器之间的级差配合具有参考价值。因此，测试仪的电流输出能力需要与被测断路器的额定参数和试验要求相匹配。

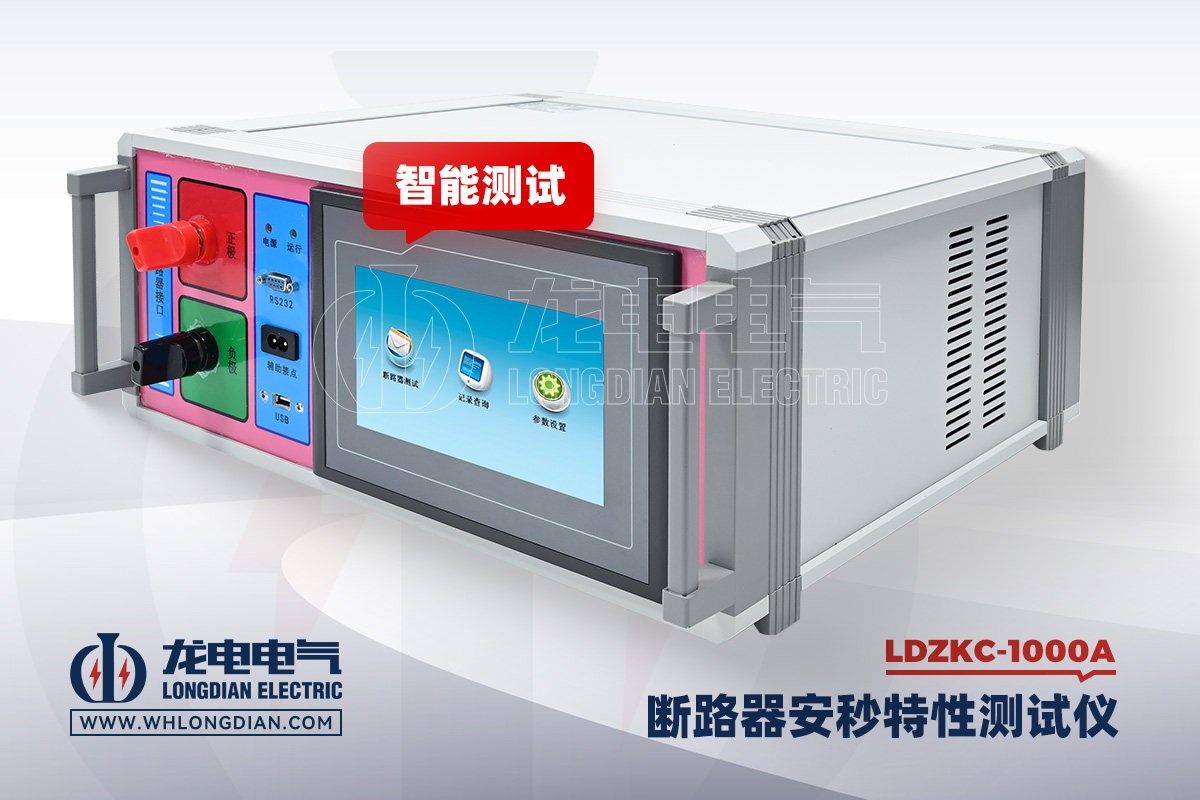

以武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪为例，该设备的测试电流范围为1～1000A，能够在这一范围内提供相应的测试电流，满足符合其输出能力及试验条件的直流断路器测试需求。对于需要进行脱扣电流检测、单点测试或多点安秒特性测试的场景，用户可以根据断路器的额定电流、脱扣特性和具体试验要求，确定适宜的测试电流。

需要注意的是，设备的最大测试电流并不代表每次测试都需要达到1000A。实际测试时，应根据被测断路器的额定电流和预期动作特性设置测试参数。如果测试目的是检测断路器在某一电流条件下的动作时间，可以采用单点测试；如果需要了解不同电流条件下的动作时间变化，则可以按照试验要求设置多个测试点。对于脱扣测试，还可以设置起始电流、终止电流、电流步长和时间步长，让测试电流按照设定的方式逐步增加，并记录断路器动作时的电流值和运行时间。

除了测试电流范围，直流断路器安秒特性测试仪的输出电流稳定性同样值得关注。LDZKC-1000A直流断路器安秒特性测试仪的测试电流纹波系数小于1%，输出电流稳定性为≤±1%。电流纹波和输出稳定性会影响测试电流在测试过程中的表现，因此在分析试验数据时，应同时关注这些参数以及实际测试条件。需要说明的是，输出电流稳定性和纹波系数属于不同的技术指标，不能简单地将两者视为同一个参数。

对于直流断路器安秒特性测试仪而言，电流范围还需要与设备的控制方式和测试功能结合起来理解。例如，设置脱扣测试参数时，起始电流决定测试从哪个电流值开始，终止电流用于限制本次测试设定的电流上限，而电流步长决定每次增加的电流幅度。这些参数共同影响测试过程。设置时既要考虑测试效率，也要符合被测断路器的技术要求，不能因为设备最高支持1000A，就随意提高测试电流或超过断路器允许的试验条件。

此外，选择直流断路器安秒特性测试仪时，还应关注时间记录范围和分辨率。LDZKC-1000A的时间记录范围为0.001～1000秒，最小时间分辨率为0.001秒，可用于记录测试过程中的动作时间。将测试电流、动作时间与断路器的技术参数结合分析，才能更全面地了解其安秒特性。对于需要开展多级断路器级差配合分析的用户，还应综合考虑各级断路器的额定电流、动作曲线及现场实际运行条件，不能仅凭最大输出电流或单次测试结果作出判断。

在实际使用过程中，测试前应检查接线是否正确、回路连接是否可靠，并确认试验参数与被测断路器相匹配。测试完成后，应及时保存测试数据，必要时导出记录进行整理和对比。如果实际测试电流与设定值存在差异，还需要结合被测断路器触头接触电阻、连接线电阻及测试回路状态进行分析，并以设备实际测量结果和相应试验要求为依据。

总体来看，直流断路器安秒特性测试仪输出电流范围是衡量设备测试能力的重要指标，但选型时还应综合考虑电流稳定性、纹波系数、时间记录能力和具体测试功能。武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，可用于符合设备能力范围的直流断路器动作特性检测。根据被测设备的额定参数合理选择测试电流，并按照规范流程完成测试和数据分析，才能使测试结果更具参考价值。
