直流断路器安秒特性测试仪选型指南：重点关注哪些技术参数？

选购直流断路器安秒特性测试仪时，应该重点关注哪些参数？是不是测试电流越大、时间分辨率越高，设备就越适合自己的试验需求？实际上，仪器选型不仅要看基本技术参数，还要结合被测直流断路器的额定电流、脱扣特性、试验项目以及现场使用条件综合判断。只有测试能力与实际需求相匹配，才能提高试验效率，并为断路器动作特性分析提供可靠的数据依据。

首先需要关注的是测试电流范围。直流断路器安秒特性测试仪通过向被测断路器提供测试电流，记录其脱扣电流和动作时间，从而分析电流与动作时间之间的关系。不同断路器的额定电流和脱扣特性存在差异，对测试电流的需求也不相同。选型时，应确认设备的测试电流范围能够覆盖计划开展的试验项目，同时结合断路器的额定参数和规定的测试条件选择合适的电流。最大测试电流并不是判断设备是否适用的唯一标准，更重要的是设备能否满足实际测试要求。

其次，应关注测试电流的稳定性和纹波系数。测试过程中，电流输出状态会影响实际测试条件，因此，除了查看测试电流范围，还应了解电流稳定性及纹波系数等指标。电流稳定性反映输出电流的稳定程度，纹波系数则用于描述电流中的波动成分，两者的含义不同，不能混为一谈。对于需要记录多个电流测试点、分析断路器安秒特性的场景，这些参数值得重点比较。选型时，建议结合设备标注的技术指标和实际试验要求进行判断，而不是单纯比较电流上限。

时间记录能力也是直流断路器安秒特性测试仪选型时的重要参考。安秒特性不仅涉及断路器在什么电流下动作，还涉及其经过多长时间动作。因此，需要关注仪器的时间记录范围和最小时间分辨率。时间记录范围决定了设备能够覆盖的动作时间区间，时间分辨率则体现了仪器对时间变化的区分能力。对于需要检测不同电流条件下动作时间的场景，应根据断路器的实际动作特性和试验要求，确认设备的时间参数是否适用。需要注意的是，时间分辨率并不等同于整机测量准确度，评价测试结果还应参考设备的相关技术指标和试验条件。

测试功能是否齐全，同样会影响设备的使用价值。常见测试项目包括单点测试、全点测试、脱扣测试、回路测试和内阻测试。单点测试适用于检测特定电流条件下的动作情况；全点测试可按照设置的电流倍数和步长完成多点测试，便于分析不同电流条件下的动作时间；脱扣测试可逐步增加测试电流，记录断路器脱扣时的电流值和运行时间；回路测试可用于相应的多级断路器配合测试；内阻测试则用于检查测试回路内阻。选型前应明确日常需要开展的试验项目，避免设备功能与实际工作需求不匹配。

对于需要开展多级直流断路器保护配合检查的用户，还应关注设备是否具备相应的回路测试功能，以及测试结果是否便于分析。直流系统通常采用分级保护结构，上下级断路器之间需要保持合理的动作配合。通过测试不同断路器的动作特性，并结合额定电流、保护配置和实际系统条件进行分析，可以为判断级差配合是否合理提供参考。因此，如果日常工作涉及多台断路器的配合检测，选型时就不应只关注单台断路器的脱扣测试能力。

数据保存和导出功能也不宜忽视。现场试验通常需要保存断路器型号、编号、额定电流、测试电流、动作时间等相关信息，以便形成测试记录并开展后续复核。选型时，可以了解设备的历史记录查询、测试数据保存和文件导出能力，确认是否满足现场记录、报告整理及数据追溯的需要。对于试验任务较多的单位，便于保存和管理数据的设备能够减少重复整理工作。

此外，还应考虑仪器的供电条件、体积重量、现场接线方式以及操作便利性。用于变电站现场检测的设备，除了满足测试参数要求，还需要适应现场搬运、接线和操作环境。采购前应确认设备的供电条件与使用现场相符，了解测试回路的连接要求及必要的安全措施，并核对设备配置是否满足实际工作安排。

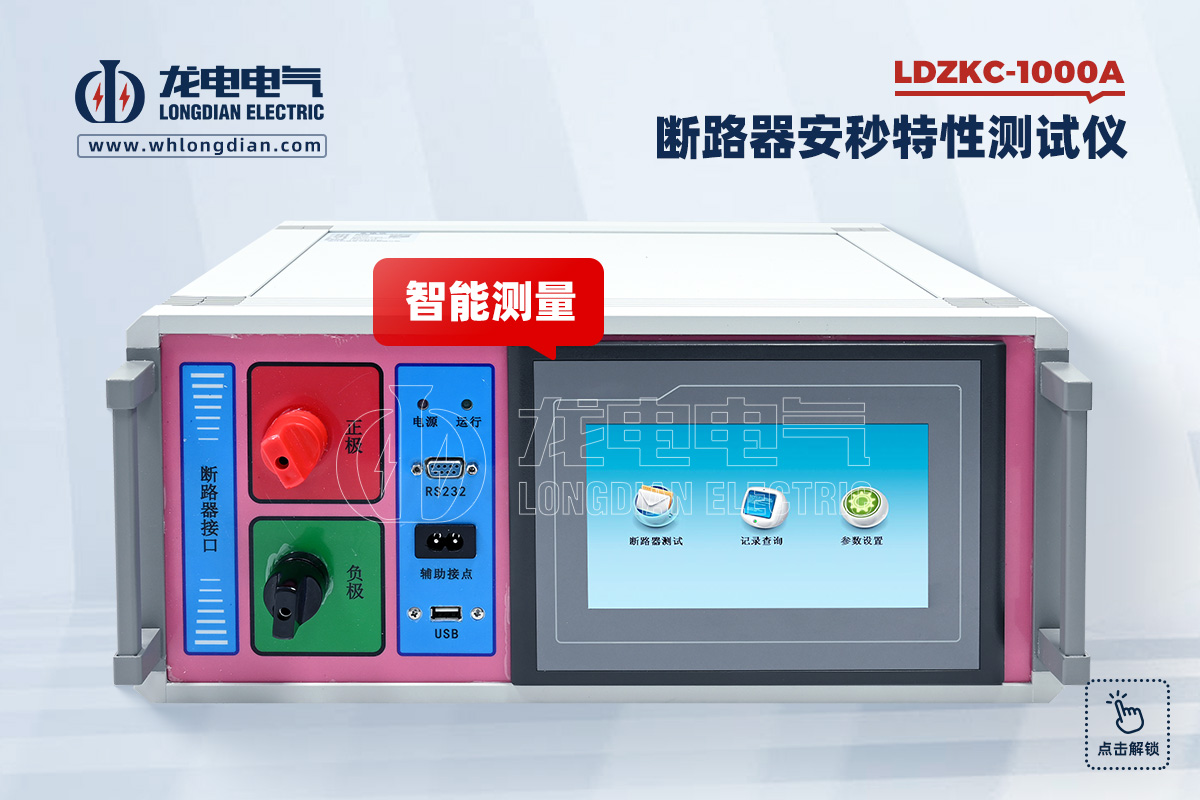

以武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪为例，该设备测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性为≤±1%，时间记录范围为0.001～1000秒，最小时间分辨率为0.001秒。设备具有单点测试、全点测试、回路测试、脱扣测试和内阻测试等功能，可为相应的直流断路器动作特性检测提供测试数据。用户在选择时，可以将这些参数与被测断路器的额定电流、试验项目及现场使用需求进行对照，判断设备是否适用。

总体而言，直流断路器安秒特性测试仪选型需要综合考虑测试电流范围、电流稳定性、纹波系数、时间记录能力、测试功能和数据管理方式。对于涉及多级断路器保护配合的应用，还应重点确认设备能否满足相应的回路测试需求。选择设备时，应优先依据实际试验项目和被测断路器的技术要求逐项核对参数，而不是仅凭最大测试电流或单一指标作出判断。通过合理选型和规范操作，才能使直流断路器安秒特性测试结果更好地服务于设备检修、性能检查和直流系统保护配合分析。
