直流断路器安秒特性测试电流越大，动作时间越短吗？原理与测试分析

直流断路器安秒特性测试中，测试电流越大，断路器的动作时间就一定越短吗？一般情况下，对于具有反时限脱扣特性的直流断路器，在相同试验条件下，随着通过断路器的电流增大，其动作时间通常会缩短。不过，这种关系并不意味着所有电流范围内的动作时间都按照固定比例变化，具体还要看断路器的脱扣原理、保护特性和产品技术要求。通过直流断路器安秒特性测试，可以记录不同电流条件下的动作时间，帮助判断断路器的实际动作特性是否符合规定要求。

安秒特性是指断路器动作电流与动作时间之间的对应关系，通常通过电流—时间曲线进行表示。对于具有反时限特性的热脱扣机构，电流增大时，发热速度通常会加快，达到脱扣条件所需的时间相应缩短。因此，在一定的电流范围内，测试电流越大，断路器越可能在较短时间内动作。这种特性有助于断路器根据故障电流的大小采取相应的保护动作，减少过载持续时间过长带来的影响。

但是，直流断路器的脱扣特性并不完全相同。部分断路器采用热脱扣与磁脱扣相结合的结构：热脱扣部分主要用于过载保护，磁脱扣部分则用于较大故障电流下的快速保护。在热脱扣区间，动作时间通常随电流增大而缩短；当电流达到磁脱扣动作区域时，断路器可能迅速脱扣，动作规律与热脱扣区间有所区别。因此，分析直流断路器安秒特性时，不能简单地认为电流增加一倍，动作时间就会缩短一半，也不能仅凭电流大小直接推算具体动作时间。

在实际检测中，直流断路器安秒特性测试仪能够向被测断路器提供测试电流，并记录断路器脱扣时的电流值和动作时间。通过设置不同的测试电流，可以获得多个电流与动作时间对应的数据点，再将这些数据与断路器的额定参数、产品规定的动作特性及适用的试验判据进行比较。如果需要了解不同电流倍数下的动作规律，可以按照试验要求进行单点测试或多点测试，从而分析断路器安秒特性曲线的变化情况。

测试电流的设置也会影响试验过程和数据分析。测试电流较小时，某些断路器可能需要较长时间才能脱扣；如果电流设置过高，则可能使断路器快速动作，无法反映目标电流区间的动作特性。因此，测试前应结合断路器额定电流、脱扣类型和试验要求，合理确定测试电流及测试时间。对于需要开展连续递增电流测试的情况，还应根据具体设备功能设置起始电流、终止电流、电流步长和时间步长，确保测试过程符合规定的试验条件。

除了测试电流，断路器自身的状态和测试条件也可能影响动作时间。例如，具有热脱扣特性的断路器，其初始温度会影响发热过程；不同型号的断路器，其脱扣曲线和动作容差也可能不同。此外，测试回路连接情况、实际输出电流与设定值之间的差异，以及断路器本身的机械和电气状态，都需要在分析测试结果时加以考虑。因此，直流断路器安秒特性测试不能只关注某一个电流值，而应结合测试条件、动作时间及产品规定的特性综合判断。

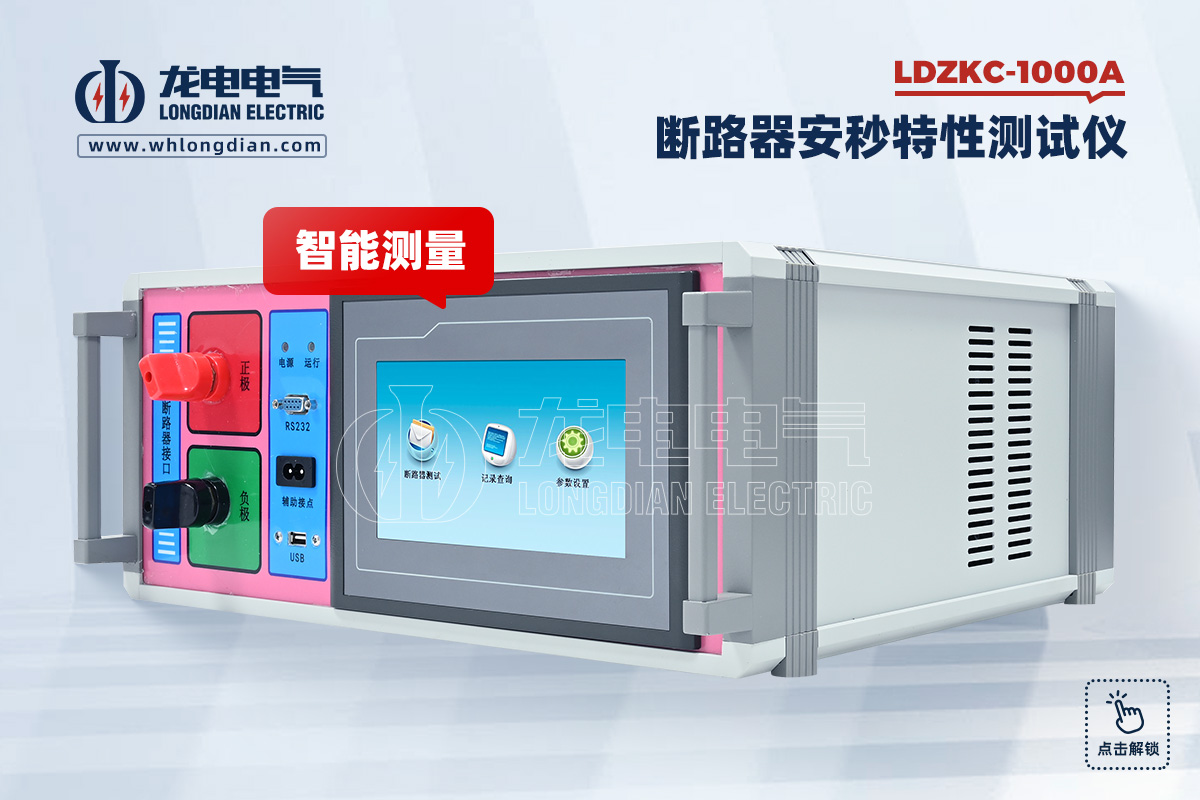

武汉市龙电电气设备有限公司生产LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性为≤±1%，时间记录范围为0.001～1000秒，最小时间分辨率为0.001秒。设备支持单点测试、全点测试、脱扣测试、回路测试和内阻测试，可根据相应试验需求记录直流断路器的脱扣电流、动作时间等数据，为分析断路器安秒特性提供测试依据。

测试完成后，应将实测电流和动作时间与被测断路器的技术要求进行对照。如果发现电流增大后动作时间没有呈现预期变化，不能仅凭这一现象就判定断路器不合格，还应确认断路器的脱扣类型、测试电流区间、初始状态及试验条件是否符合要求，并根据适用的技术标准和判据进行复核。对于涉及上下级直流断路器保护配合的场景，还应结合各级断路器的安秒特性曲线和系统设计要求进行综合分析，避免因保护配合不合理而增加越级跳闸风险。

总体而言，直流断路器安秒特性测试中，电流越大，动作时间通常越短，但这一规律需要结合断路器的具体脱扣特性进行理解。通过直流断路器安秒特性测试仪测量不同电流条件下的动作时间，并对照产品规定的动作曲线和试验判据进行分析，才能更准确地判断断路器的动作性能。选择合适的测试电流、规范完成试验并做好数据记录，是开展直流断路器安秒特性检测的重要环节。
