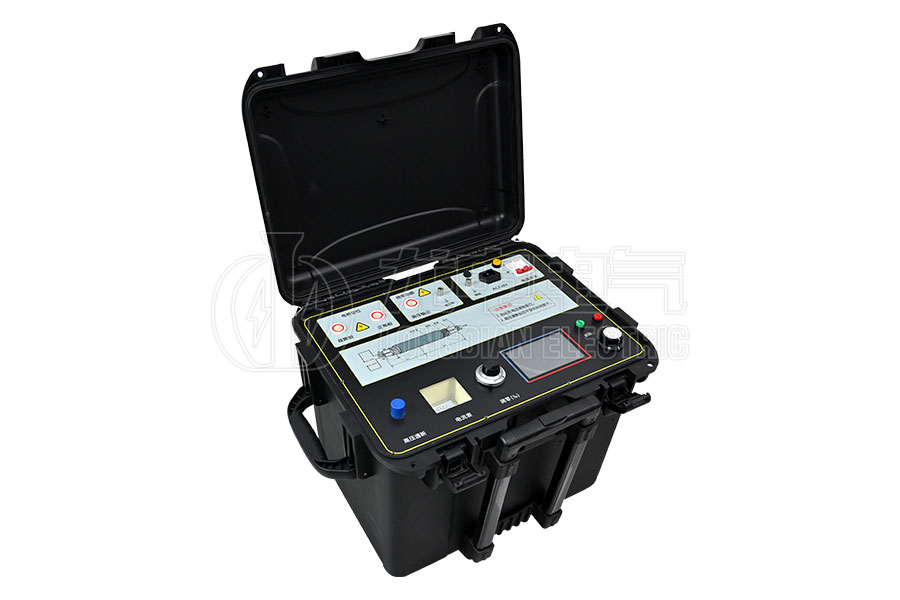

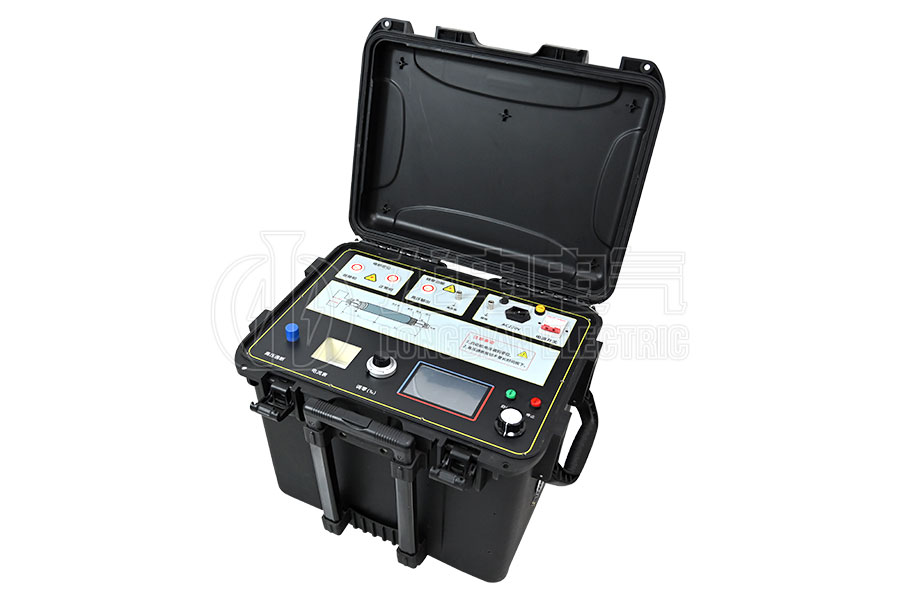

LD-SCY数控电缆故障烧穿及智能电桥装置
LD-SCY数控电缆故障烧穿及智能电桥装置
LD-SCY数控电缆故障烧穿及智能电桥装置

LD-SCY数控电缆故障烧穿及智能电桥装置

数控电缆故障烧穿及智能电桥装置集故障烧穿和故障定位一体,烧穿功能输出最高电压30kV,最大电流100mA,可以快速将高压电缆故障烧成低阻。智能电桥最大电流10mA,适合于高压,大截面,大长度电缆的绝缘故障预定位。大电流可大幅度提高故障距离测量精度。

全触摸彩色液晶显示屏

烧穿功能

电桥功能

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

数控电缆故障烧穿及智能电桥装置集故障烧穿和故障定位一体,烧穿功能输出最高电压30kV,最大电流100mA,可以快速将高压电缆故障烧成低阻。智能电桥最大电流10mA,适合于高压,大截面,大长度电缆的绝缘故障预定位。大电流可大幅度提高故障距离测量精度。

①、采用全触摸大屏幕彩色液晶显示屏:

内置高精度的数字检测和控制技术,实时采集、显示高压值和电流值;实现了最高电压、最大电流、极限功率三重限定功能。

②、烧穿功能:

显示当前实时电流、电压、电阻测试值;

③、电桥功能:

具备测试电缆故障点功能,输入电缆长度,输入手动调节码盘的调节值,自动计算出故障距离。

技术参数

基本参数
供电电源220V AC±10%,50Hz
额定功率3000W
测试范围10-60km
外型尺寸450mm×315mm×460mm
重 量25Kg
烧穿功能参数
输出电压0-30kV 连续可调
短路电流≤100mA
电阻显示范围(测量时可超出此范围)0-65MΩ
电桥功能参数
输出电压0-5kV
短路电流≤10mA
定位精度±(0.5%•L+1)m (0.2Ω以上)
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-672-7238

产品特征

①、设备使用开关电源,最大输出电压30kV,最大电流100mA。

②、可连续调压,电流稳定性好。电桥模式下能长期工作于负载短路状态。

③、触摸大屏幕彩色液晶显示屏及操作面板上操作钮处于低电位,安全可靠。

④、遇到故障电缆的击穿电压很高时,可使用设备的烧穿功能,将高阻或闪络故障降为低阻故障,再使用智能电桥功能会使故障定位精度大幅度提高。
