高压开关特性测试仪合闸电阻功能与应用详解

发布时间:2024-02-21 14:32:47浏览次数:207

武汉市龙电电气设备有限公司
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

高压开关特性测试仪的合闸电阻功能用于测量和评估断路器在合闸过程中投入的电阻。

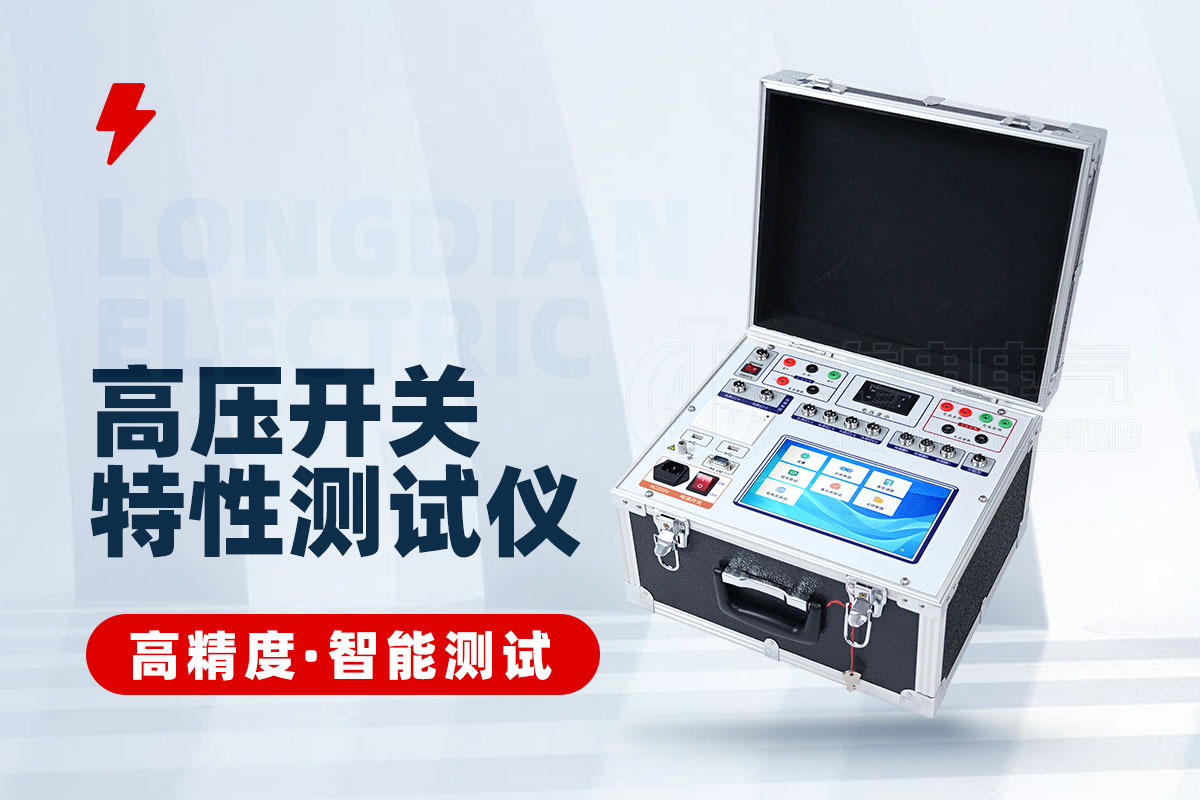

高压开关合闸电阻特性测试仪

合闸电阻是高压开关中的一个重要组成部分,它的主要作用是在高压输电线路合闸时抑制过电压。当电网中的线路上的L-C电磁能量振荡可能引起较大过电压时,合闸电阻的投入能够有效减小这种过电压的影响。

高压开关测试仪的合闸电阻测试功能通常包括以下几个方面:

测量范围:测试仪能够测量的合闸电阻范围通常为0~1300Ω,分辨率为1Ω,精度为1%。这意味着测试仪可以精确地检测断路器合闸电阻的数值,确保其在规定的范围内。

时间参数:除了合闸电阻的测量,测试仪还能提供固有分闸(合闸)时间、分闸(合闸)相内不同期、分闸(合闸)相间不同期以及合闸(分闸)弹跳时间(弹跳次数)等时间参数的测量。这些参数对于评估断路器的整体性能至关重要。

速度测量:一些高压开关测试仪还能够测量刚分(刚合)速度以及指定时间段(行程段或角度段)的平均速度,这些数据有助于分析断路器的动作特性。
