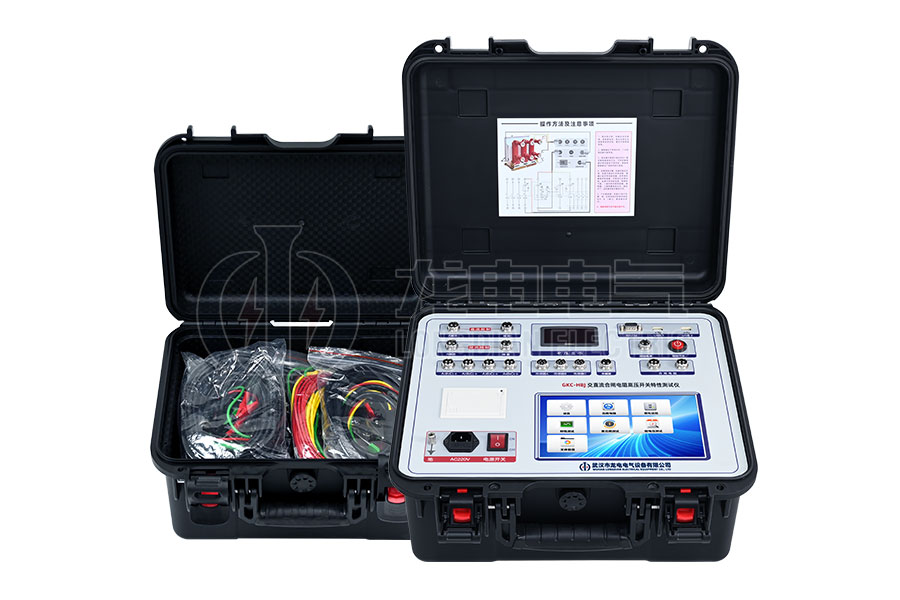

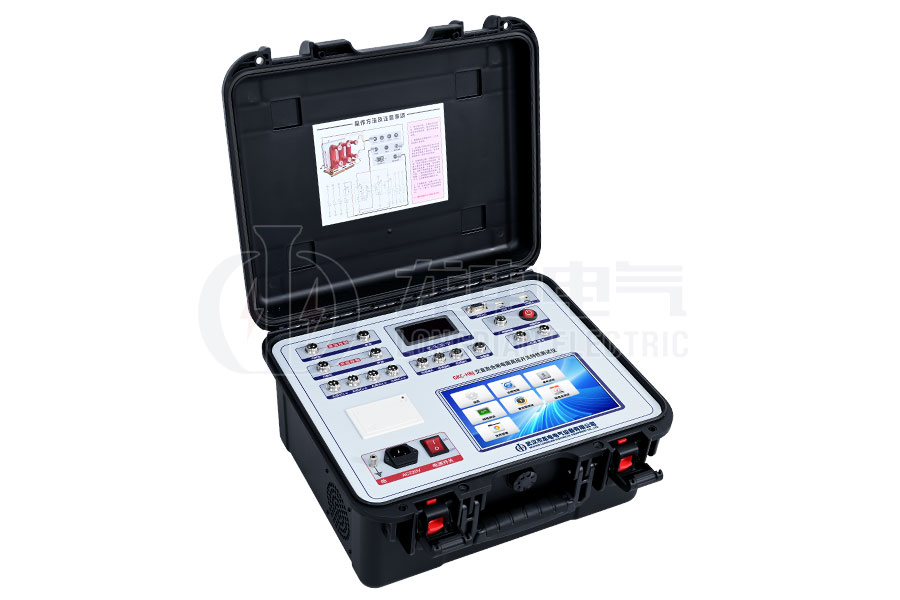

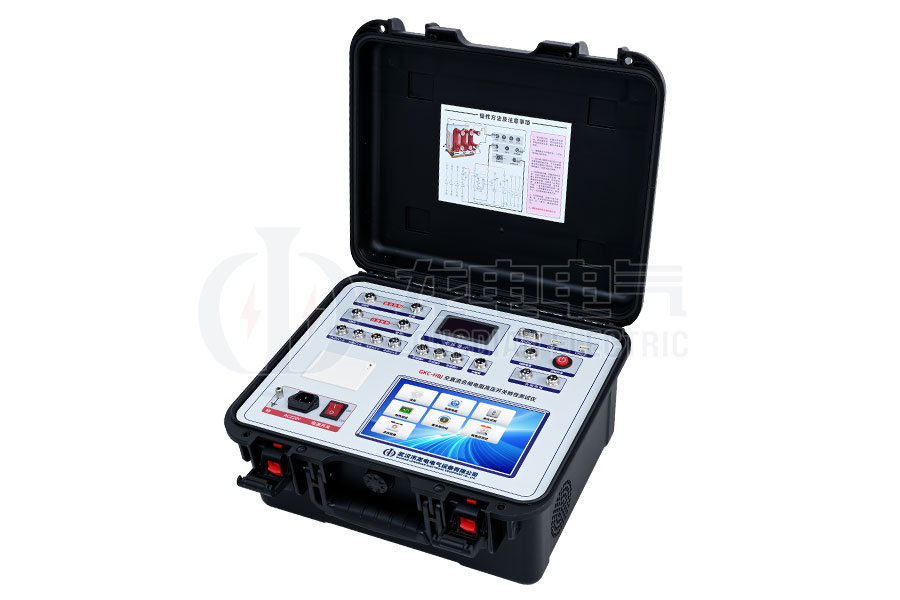

GKC-HBJ交直流合闸电阻断路器特性测试仪
GKC-HBJ交直流合闸电阻断路器特性测试仪
GKC-HBJ交直流合闸电阻断路器特性测试仪
GKC-HBJ交直流合闸电阻断路器特性测试仪
GKC-HBJ交直流合闸电阻断路器特性测试仪

GKC-HBJ交直流合闸电阻断路器特性测试仪

工控机 / 带闭锁 / 带储能 / 合闸电阻 / 交直流输出

断路器检修:真空/SF6/少油开关的机械特性验证。

新设备投运:合闸电阻投入时间与阻值校准。

预防性试验:低电压动作测试、重合闸时序分析。

故障诊断:弹跳、同期性异常定位,运动包络线比对。

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

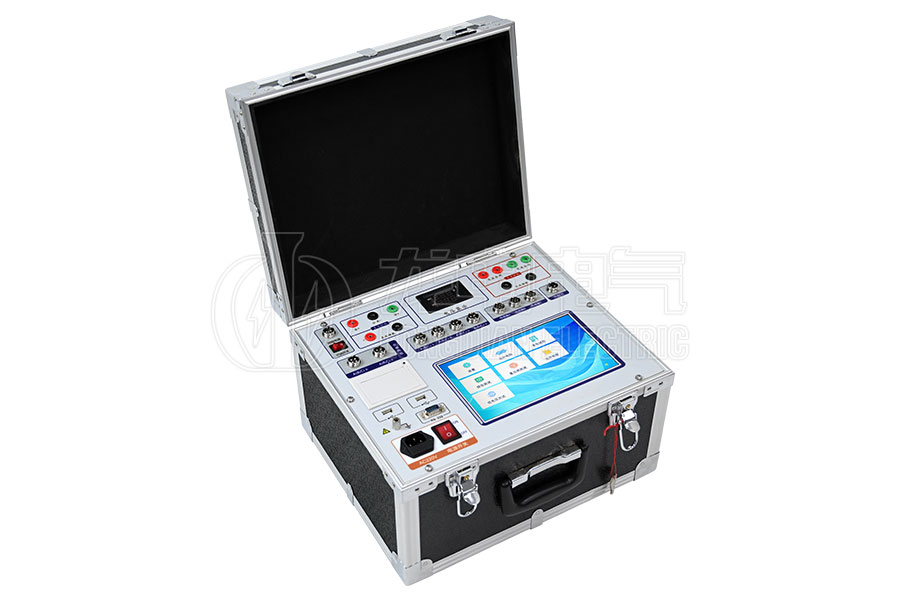

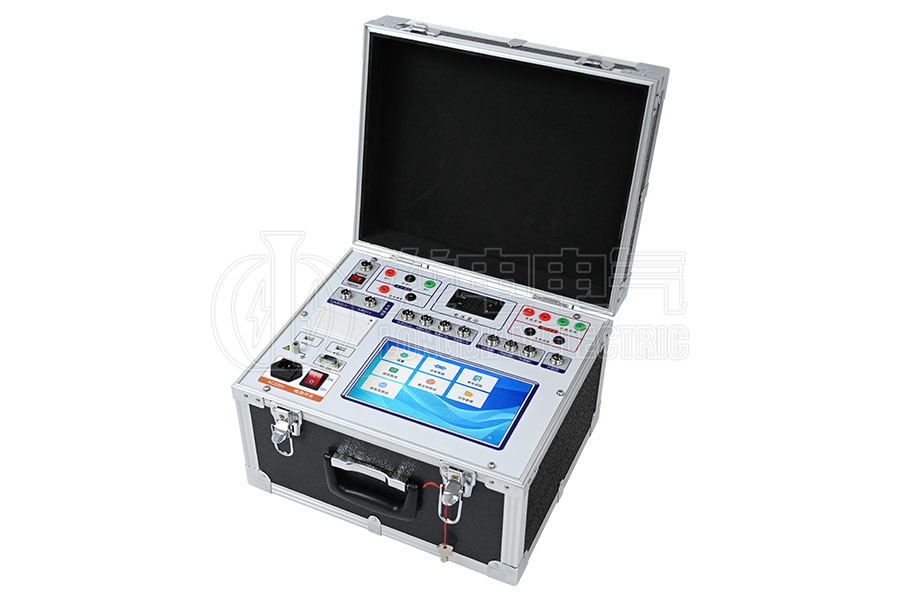

GKC-HBJ交直流合闸电阻断路器特性测试仪是一款专为电力系统高压断路器(包括SF6开关、真空开关、油开关等)设计的综合性测试设备。集交直流操作电源输出、机械特性测试、合闸电阻测量于一体,适用于变电站、发电厂等现场环境。仪器可精准测量断路器分合闸时间、速度、行程、弹跳、同期性及合闸电阻值等关键参数,支持12路断口信号采集与6路合闸电阻测试,为高压开关的状态评估与故障诊断提供全面数据支撑。

产品别称:高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

技术参数

时间测量12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期之差(1-99ms)
合闸(分闸)弹跳时间(弹跳次数)
不同期测试范围:1ms~99ms,分辨率:0.01ms
内触发测试范围:1ms~999ms,分辨率:0.01ms
1000ms~9999ms,分辨率:0.1ms
10000ms~200000ms,分辨率:1ms
外触发测试范围:0.01ms~200s
在1000ms以内准确率:0.05%±0.1ms
合闸电阻测量3/6路固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸电阻投入时间、电阻值
测量范围30~10KΩ,分辨率0.1Ω,准确度:≤1%±2个字
速度测量刚分(刚合)速度,指定时间段(行程段或角度段)平均速度
测速范围0.1mm传感器 0.01~20.00m/s
345°角度传感器 0.01~20.00m/s
加速度传感器 0.01~15.00m/s
激光传感器0.01~15.00m/s(选配)
行程测量动触头行程(行程)(3路行程测量选配)
接触行程(开距)
超行程
过冲行程或反弹行程
测量范围直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
旋转传感器:345°,测量范围:0-1000mm,分辨率:0.08°
此传感器有15度的无效区,安装时在仪器可看到传感器有效区域,数值显示在160-200度左右为佳
加速度传感器测量范围:0-300mm,分辨率:0.1mm
线圈电流最大电流20A,分辨率:0.01A
线圈电阻测量范围0~2000Ω,分辨率:0.01Ω
仪器电源AC220V ± 10%;50Hz ± 10%
直流电源输出DC6~270V连续可调,DC24V≤15A(短时),DC220V≤ 20A(短时)
外触发触发电压AC/DC10-300V,电流≤120A
隔离开关或储能到位
断路器测量范围
电压输出:DC20~270V(可调)
电源输出时间:0.01-20秒(可设置)
断口信号最大采集时间为200秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积400×263×175mm
使用环境-20℃~+50℃
相对湿度≤90%
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多武汉龙电电气产品信息请进入产品中心。服务热线:400-6727-238

产品特征

交直流双电源输出

◆ 内置可调操作电源:提供DC 6~270V(20A)和AC 6~270V输出,满足各类断路器线圈驱动需求。

◆ 支持外触发模式:兼容现场交流/直流控制电源(10-300V),解决永磁开关、大电流线圈等特殊驱动难题。

合闸电阻专项测试

◆ 精准测量:支持3/6路合闸电阻投入时间及阻值测量(范围30Ω~10kΩ,精度≤1%)。

◆ 动态分析:同步记录电阻投入瞬间的时间参数与机械动作特性。

全功能机械特性测试

◆ 多参数覆盖:分合闸时间(0.01ms分辨率)、弹跳时间/次数、同期性(相间/相内)、行程、速度(0.01m/s分辨率)。

◆ 速度适配灵活:兼容直线/旋转/加速度/激光传感器,支持0-300mm行程测量。

智能化操作平台

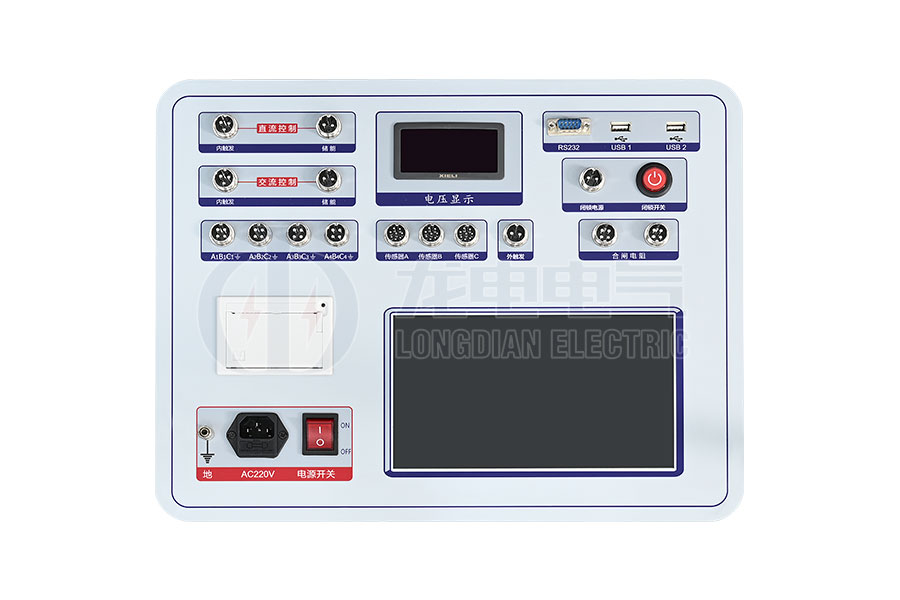

◆ 嵌入式工控系统:9英寸彩色触摸屏,Windows操作界面,支持中英文输入。

◆ 数据图形同屏显示:一次动作获取全部数据及运动曲线,支持速度再计算与包络线对比分析。

强抗干扰与安全性

◆ 工业级防护:内置抗干扰电路,适用于500kV变电站等强电磁环境。

◆ 多重安全设计:接地保护、短路报警、触发时间限流(防线圈烧毁),操作前强制接地提示。

高效现场适配性

◆ 传感器万能安装:标配磁性支架、U型接口及转接头,适配ZN28、VS1、VD4、SF6等各类开关结构。

◆ 便携设计:体积400×263×175mm,-20℃~+50℃宽温工作,内置30,000组数据存储。

扩展功能丰富

◆ 低电压试验:可整定分合闸动作电压值,验证断路器低电压可靠性。

◆ 重合闸测试:自定义合分、分合、分合分时序,测量无电流间隔时间。

◆ 数据管理:USB接口导出数据,热敏打印机现场报告生成,支持WiFi联机(选配)。

产品图集

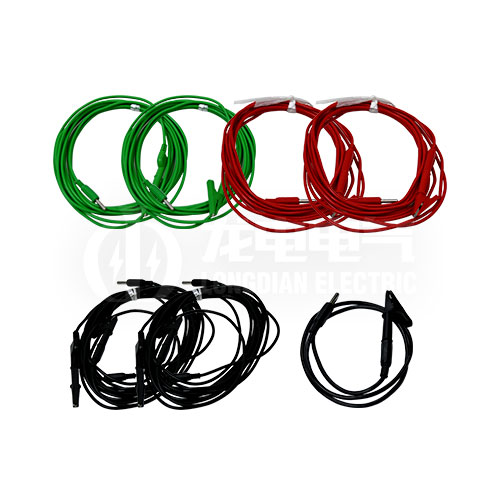

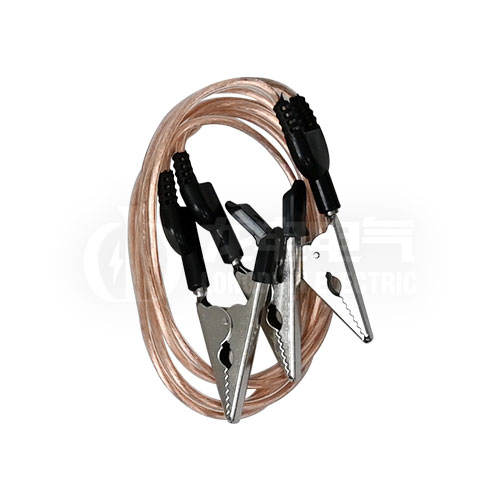

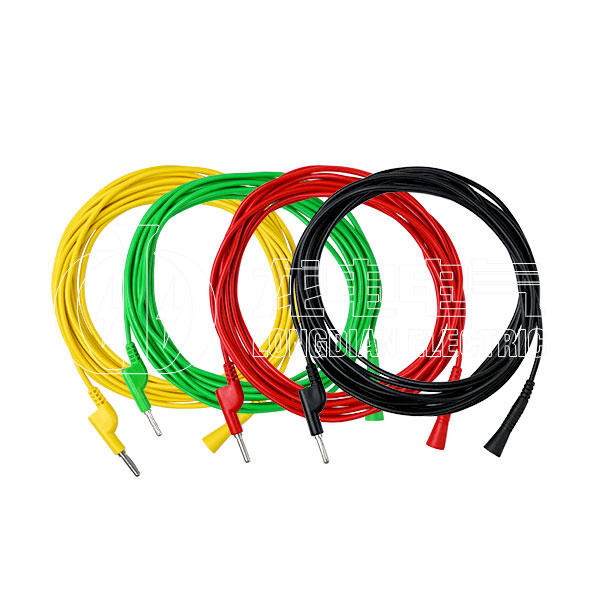

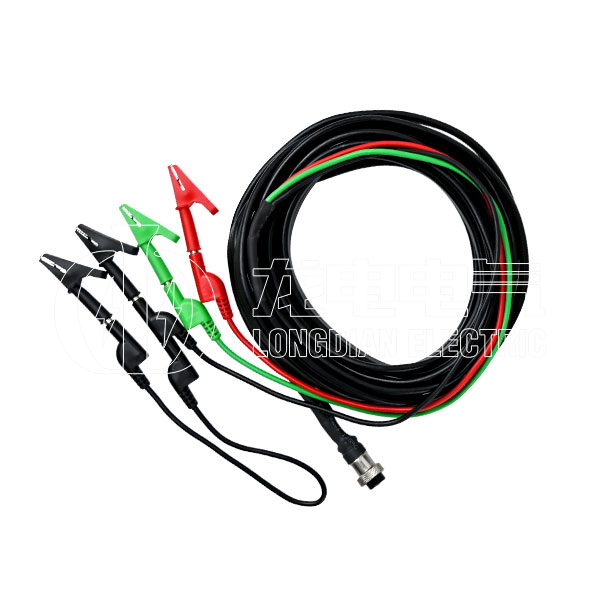

断口线
断口线

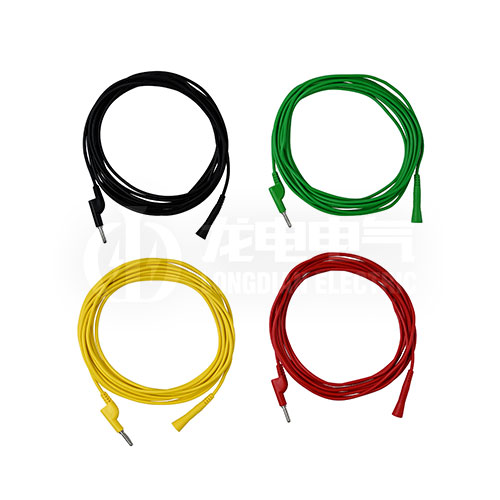

断口延长线
断口延长线

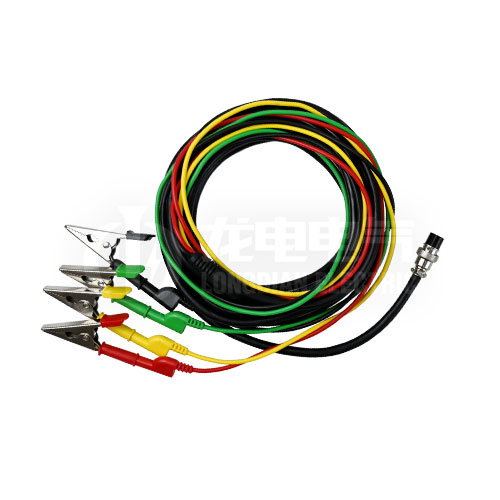

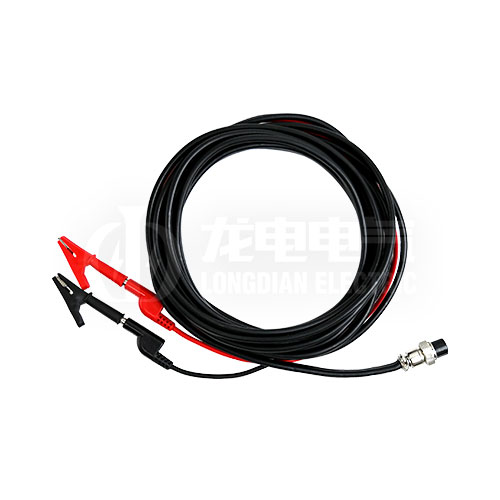

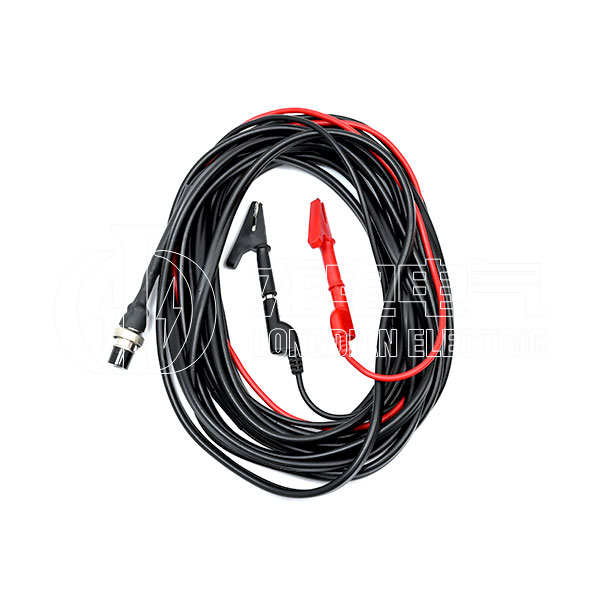

合分闸线
合分闸线

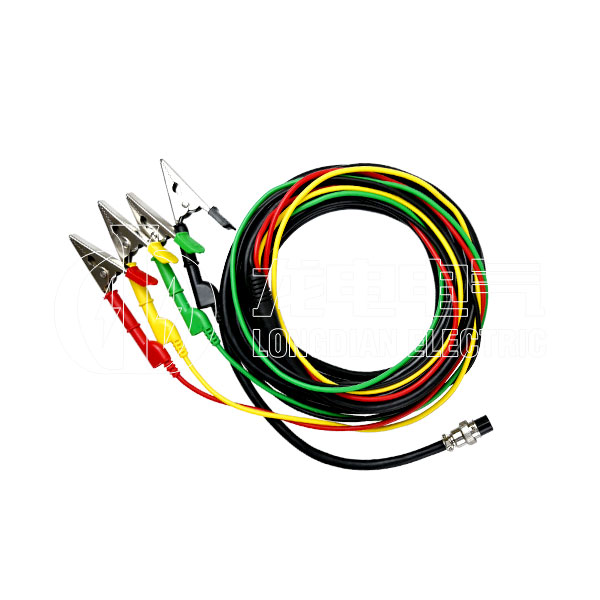

储能闭锁电源测试线
储能闭锁电源测试线
航插转接线
航插转接线

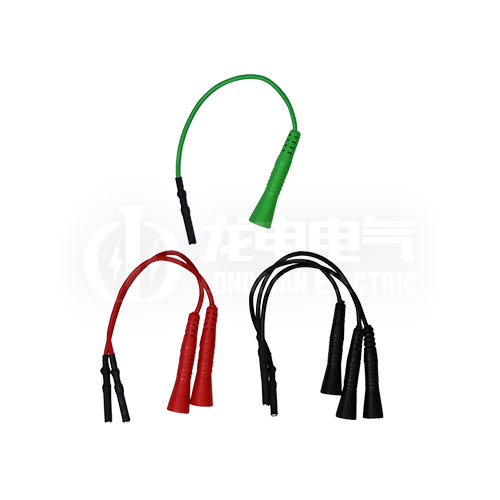

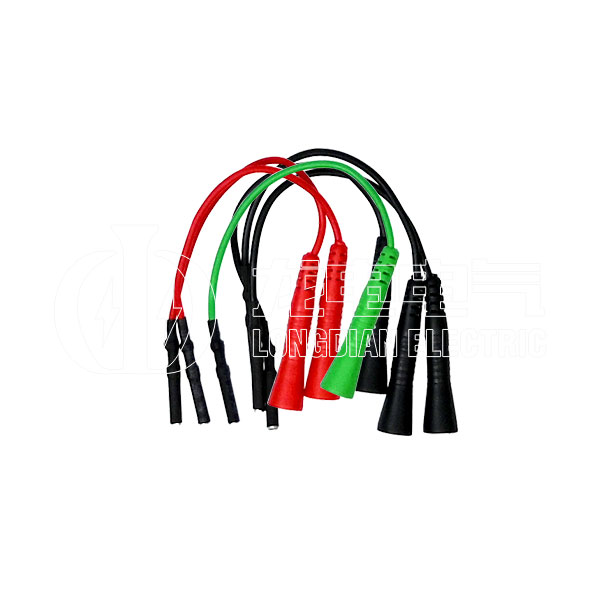

短接线
短接线

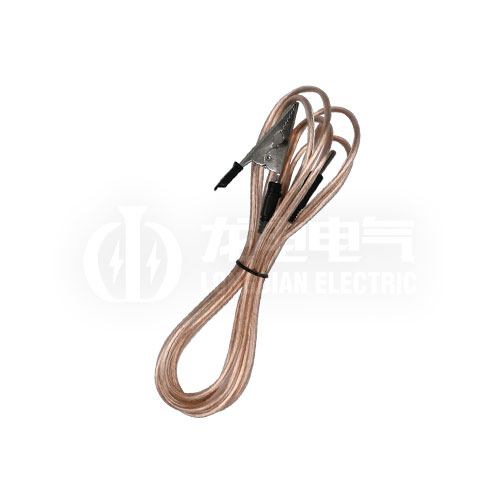

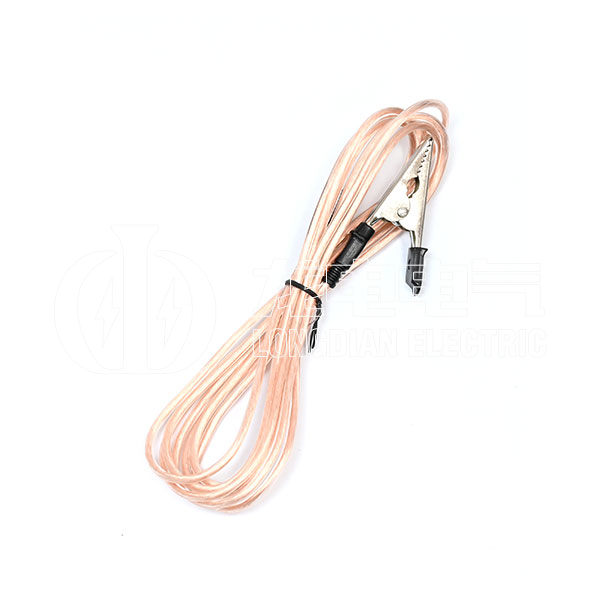

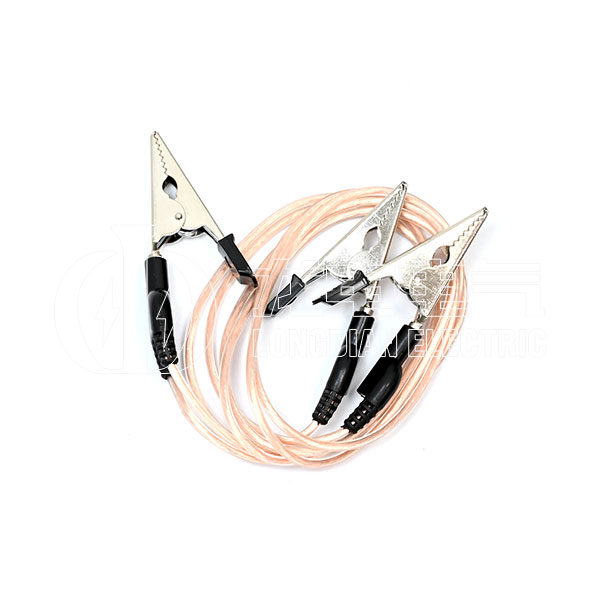

接地线
接地线

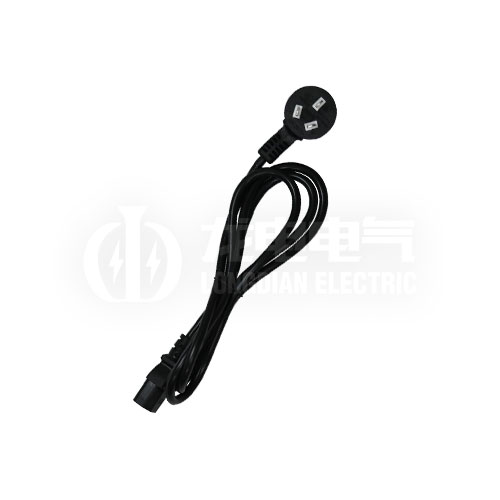

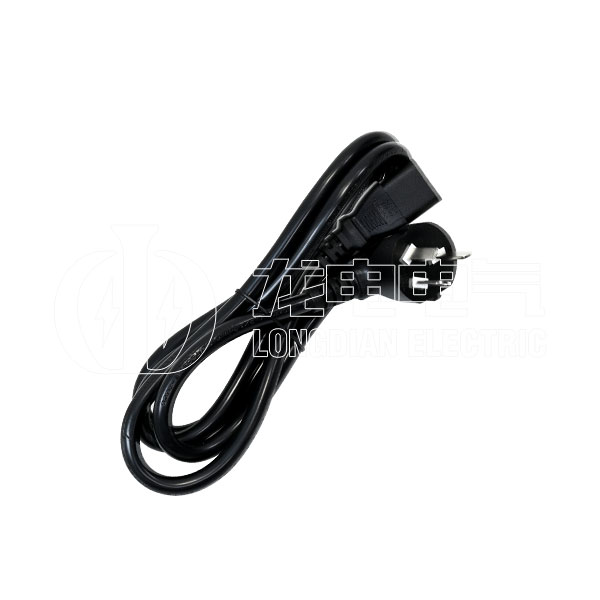

电源线
电源线

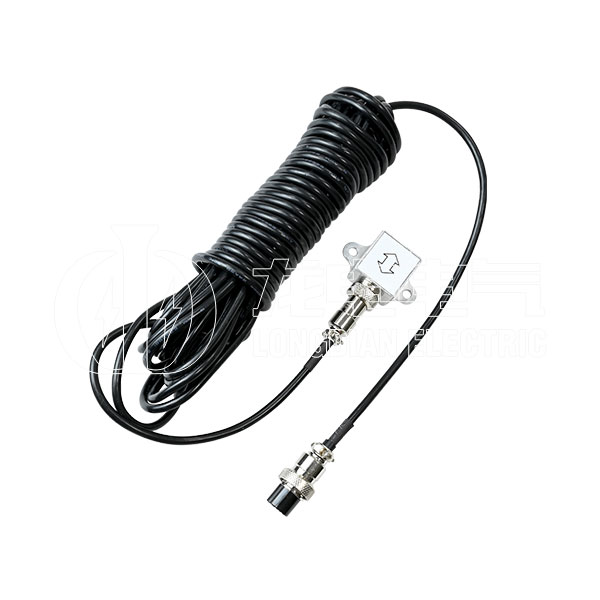

万能传感器
万能传感器

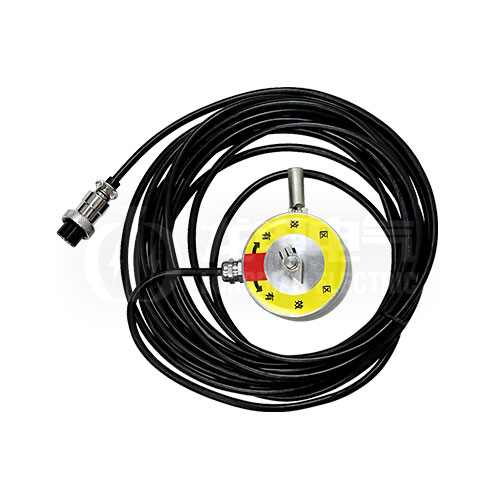

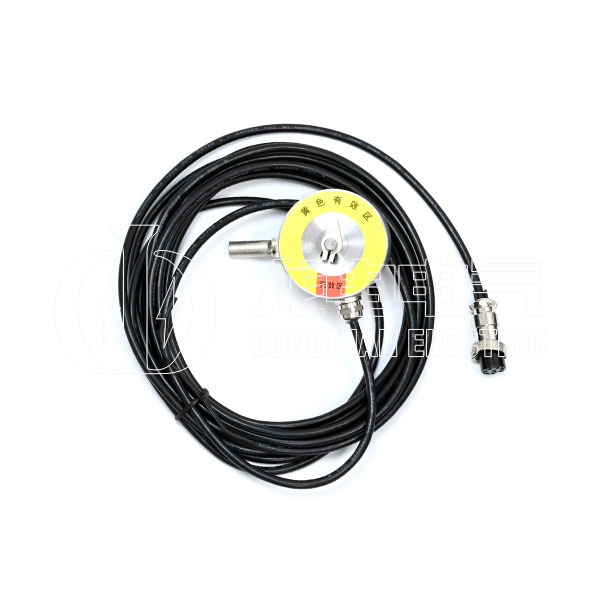

旋转传感器
旋转传感器

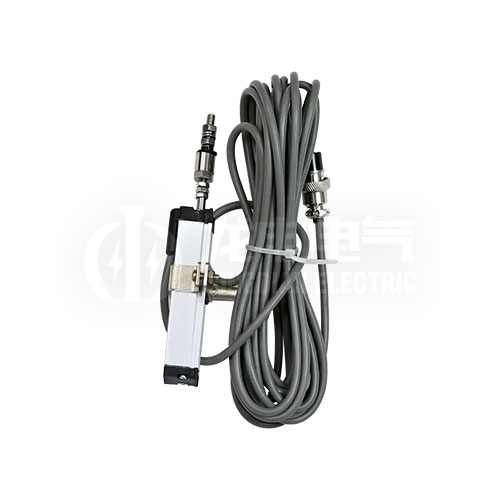

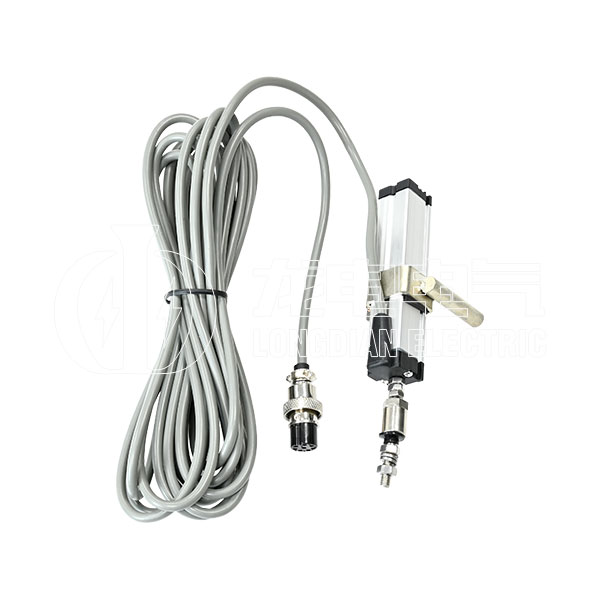

直线传感器
直线传感器

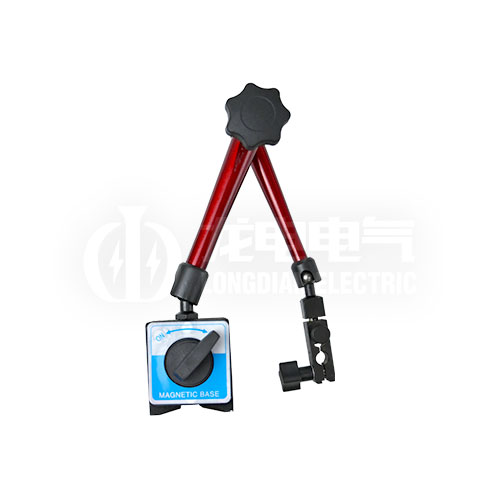

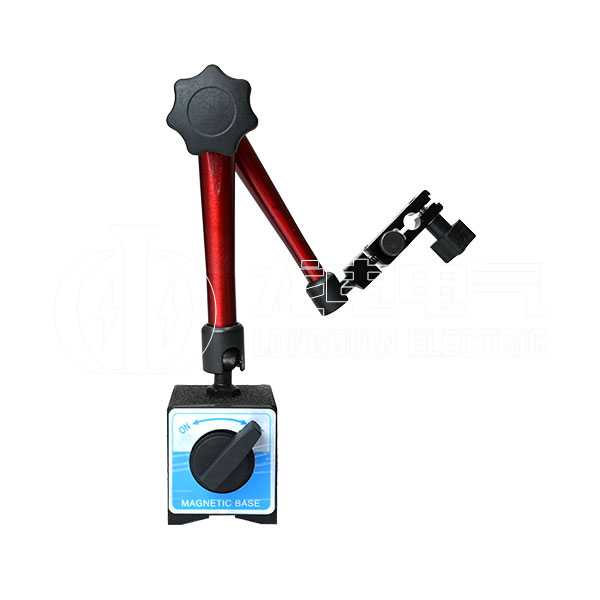

万向支架
万向支架

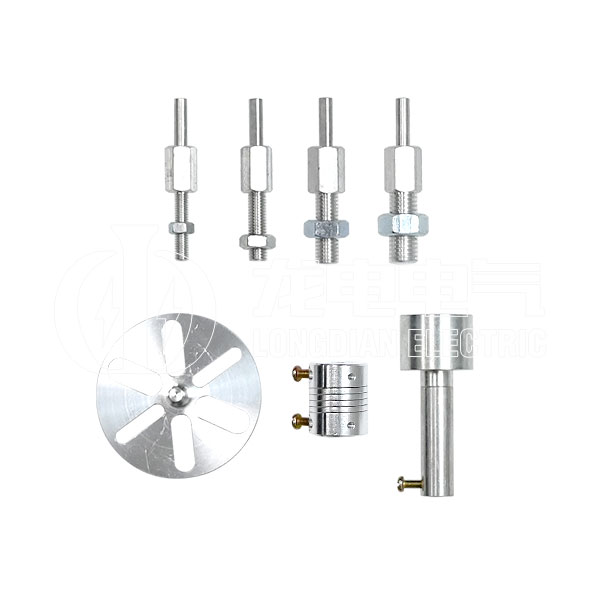

传感器转接头
传感器转接头

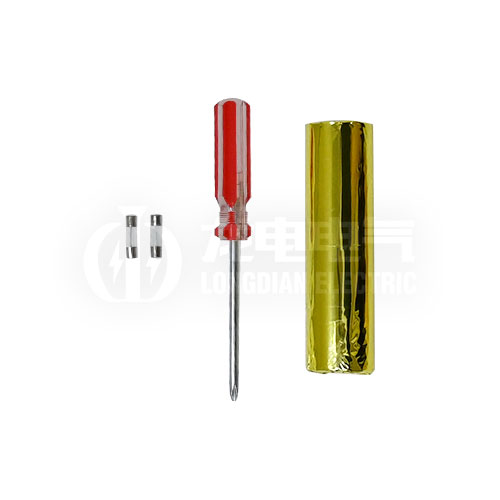

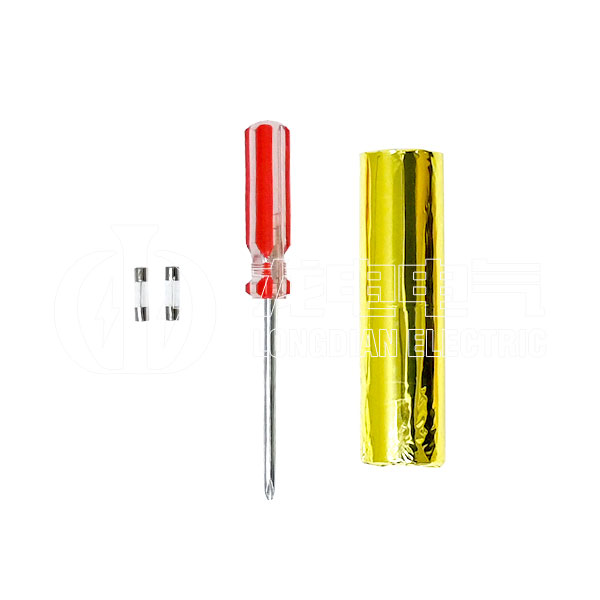

保险、打印纸、螺刀丝
保险、打印纸、螺刀丝
