回路电阻测试仪和直流电阻测试仪有什么区别

在电气检测领域，回路电阻测试仪和直流电阻测试仪都是用于测量电阻的重要工具，但它们在设计原理、功能侧重及实际应用中存在显著差异。

工作原理与测量对象

虽然两者都涉及电阻测量，但它们的工作原理和主要测量对象有所不同：

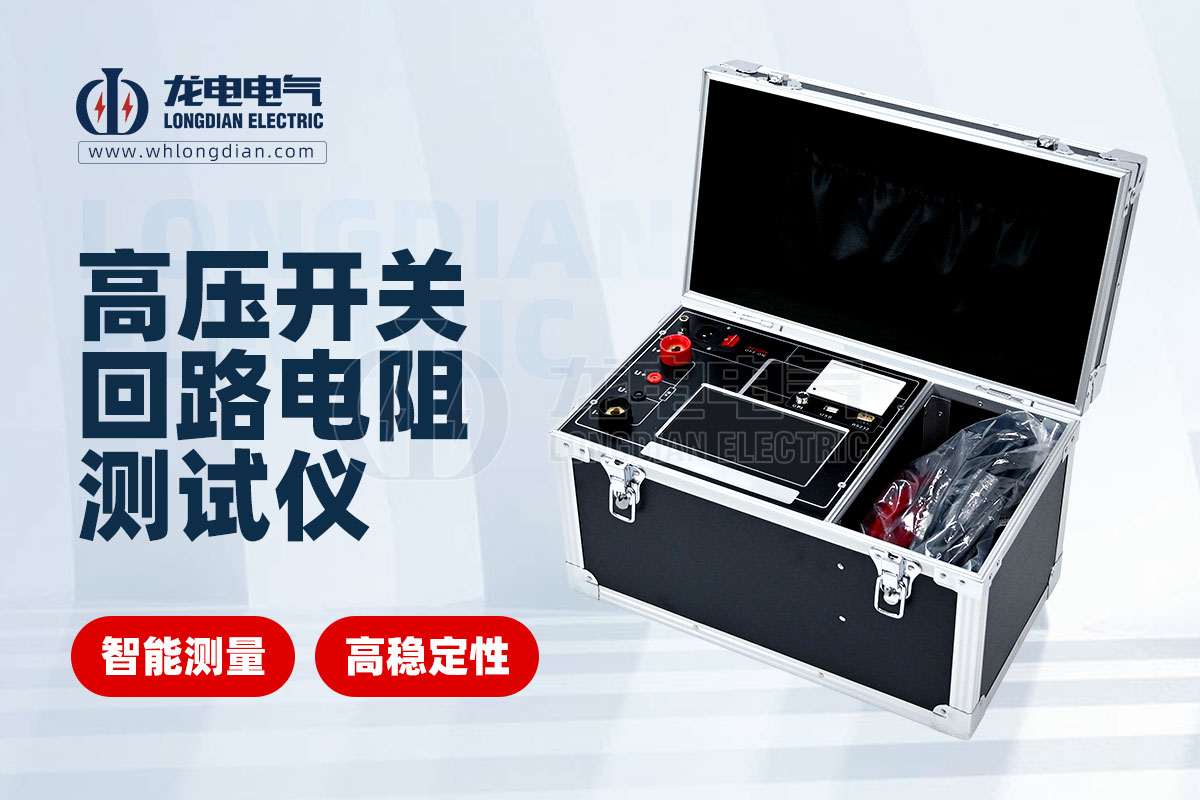

• 回路电阻测试仪 (Loop Resistance Tester)： 回路电阻测试仪，有时也称为接触电阻测试仪或微欧计，主要用于测量大电流回路中的接触电阻。它通过施加一个相对较大的直流恒定电流（通常从几十安培到几百甚至上千安培），然后测量回路两端的电压降，再根据欧姆定律计算出回路的电阻值。其核心目的是评估断路器、开关、母线连接点等高电流路径中的接触质量，确保它们在通过大电流时不会产生过多的热量或压降。

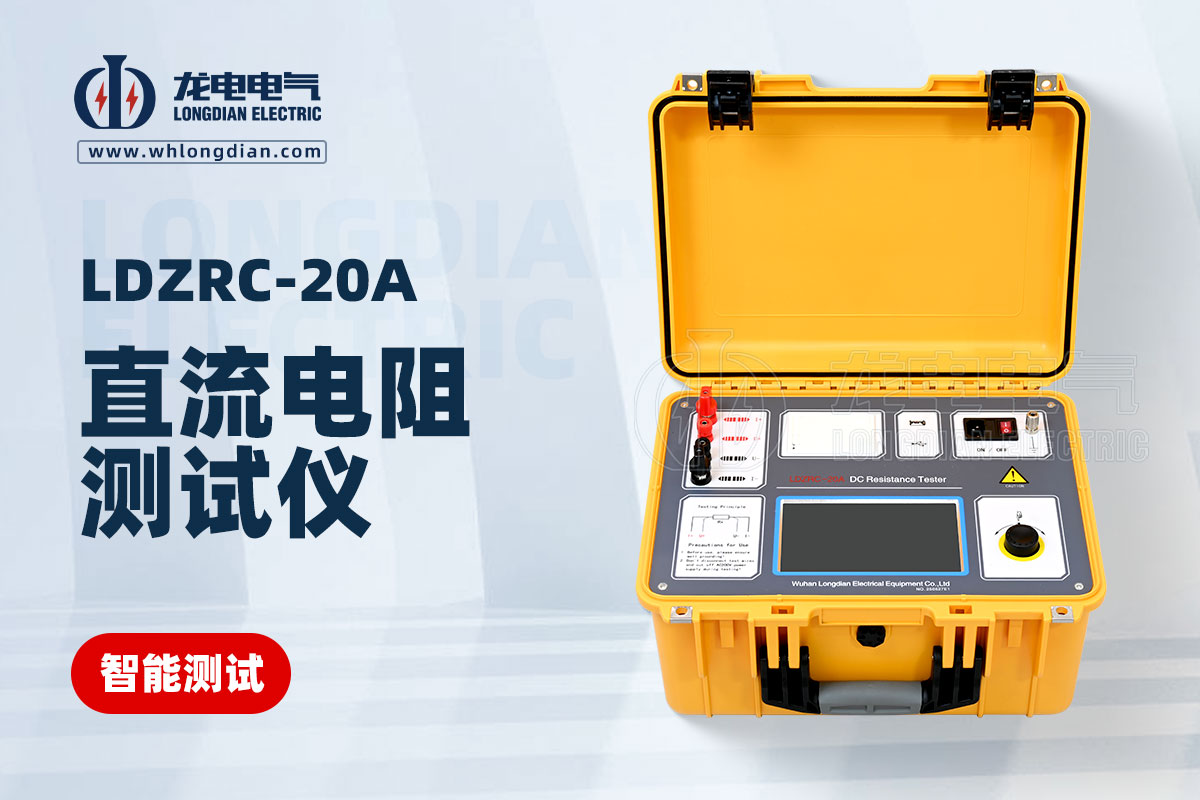

• 直流电阻测试仪 (DC Resistance Tester)： 直流电阻测试仪，顾名思义，是专门用于测量各种电气设备的直流电阻。它通常采用四线法（开尔文电桥法）测量，以消除测试引线电阻对测量结果的影响。直流电阻测试仪的测量电流范围可以从毫安级到安培级，测量精度高，能够精确测量从微欧到兆欧范围的电阻值。它广泛应用于测量变压器绕组、电机绕组、电缆、电感线圈等设备的电阻，以评估其制造质量、运行状况或是否存在故障。

功能侧重与应用场景

两者在功能和应用上各有侧重：

• 回路电阻测试仪：

• 高压断路器、开关设备的接触电阻测量：检测开关触点、连接端子的接触是否良好，防止因接触电阻过大而导致设备过热甚至烧毁。

• 母线连接、接地引下线连接点的检测：评估电力系统中断路器、隔离开关、母线连接等关键回路的连接质量。

• 变电站、发电厂的设备交接试验和预防性试验：确保电气设备在投运前或运行一段时间后，其回路连接符合标准要求。

• 地网连接点的低电阻测量：虽然不是主要功能，但也可用于检测接地网中连接点的电阻。

• 高电流输出：为了模拟实际运行时的电流条件，回路电阻测试仪能够输出大电流，以揭示潜在的接触不良问题。

• 主要应用：

• 直流电阻测试仪：

• 变压器绕组电阻测量：检测绕组直流电阻的平衡性，判断是否存在匝间短路、断股、接触不良等故障。这是变压器出厂试验、交接试验和预防性试验的重要项目。

• 电机、发电机绕组电阻测量：评估绕组的连接状况和绝缘性能。

• 电缆电阻测量：用于检测电缆的长度、截面积和连接质量。

• 互感器、消弧线圈等感性负载的直流电阻测量：评估其绕组参数。

• 继电器线圈、开关触点等元器件的电阻测量：用于质量控制和故障诊断。

• 高精度测量：通常具备更高的测量精度和更宽的测量范围。

• 温度补偿功能：高端直流电阻测试仪会具备温度补偿功能，因为导体的电阻值会随温度变化而变化。

• 主要应用：

总结区别

如何选择合适的测试仪？

选择回路电阻测试仪还是直流电阻测试仪，取决于您的具体测量需求：

• 如果您需要检测高电流回路（如断路器触点、母线连接）的连接质量，以确保其在大电流通过时的安全性和稳定性，那么您需要一台回路电阻测试仪。

• 如果您需要精确测量变压器、电机绕组、电缆等设备的固有直流电阻值，以评估其制造质量或运行状态，那么直流电阻测试仪是您的不二选择。

在某些情况下，例如进行变压器综合测试时，可能需要同时使用这两种设备来全面评估其电气性能。
