运行中的电力变压器铁芯多点接地有什么危害？浅谈如何利用电流波形分析排查潜伏性故障

电力变压器作为电力系统中最为核心的电气设备，其运行状态直接关系到整个电网的安全与稳定。在正常工况下，变压器的铁芯及夹件是单点接地运行的，以消除悬浮电位释放电荷。然而，如果铁芯由于绝缘受潮、油泥沉积或金属异物触碰而形成两点或多点同时接地，铁芯与大地之间就会闭合形成环流回路。由于变压器内部磁场极强，这种闭合环流的最大电流往往可达几十安培，导致铁芯局部严重过热、甚至引发油质碳化和绕组烧毁。面对这种隐蔽性极强的内部潜伏性故障，运维人员如何能够在不断电、不吊芯的情况下，及时准确地捕捉到异常的漏电流并做出科学诊断？针对这一行业痛点，武汉市龙电电气设备有限公司研发生产了 LD-150 变压器铁芯接地电流测试仪，通过先进的在线非接触式检测技术，实现了对变压器潜伏性故障的快速预警与精准定位。

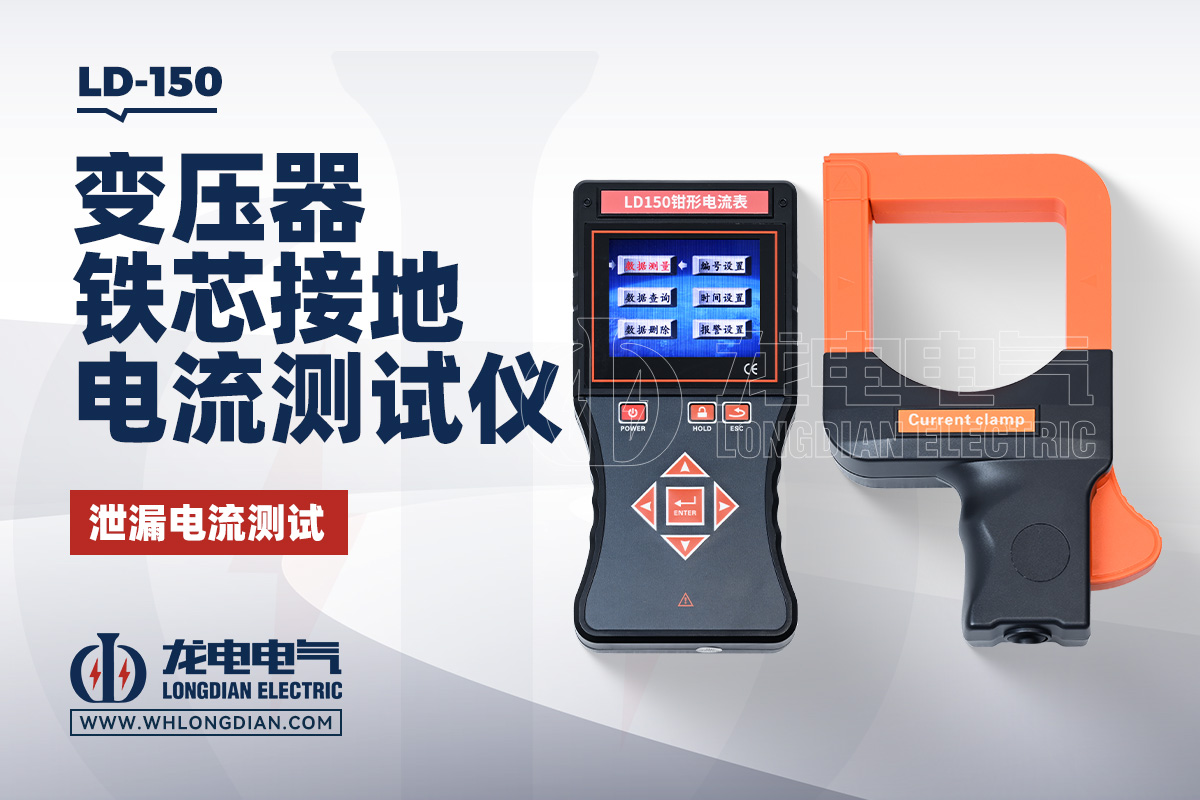

作为一套专为变电站现场高复杂电磁环境打造的变压器铁芯接地电流测试仪，LD-150 采用了高速微处理器并配备3.5寸真彩色液晶显示屏。传统的钳形漏电流表往往只能显示一个模糊的电流数值，无法判断电流的成分，从而极易受到电网谐波的干扰造成误报。而这款设备不仅能实时读取被测电流的大小和工频频率，更能同步将电流的实时波形描绘在彩色屏幕上。通过在系统内部引入FFT（快速傅里叶）变换技术和数字滤波算法，仪器能够对信号进行深度谐波分析，滤除复杂的背景杂散电磁干扰。这种数据与波形同屏对比的直观呈现方式，让技术人员能够一目了然地辨别漏电流是否由于多点接地引起的非线性畸变，大幅提升了检测的科学性。

现场在线测试的精准度很大程度上取决于电流钳的工艺结构。由武汉市龙电电气设备有限公司研发生产的 LD-150 变压器铁芯接地电流测试仪 配备了采用特殊合金精密制造的电流钳，并深度融合了高规格的磁性屏蔽技术。这种最新抗干扰工艺能够有效阻绝变电站现场周边强磁场对内部测量回路的渗透，确保了常年无间断测量的高精度与高稳定性。考虑到现场地线多为粗重的扁钢或大截面电缆，该电流钳的钳口内径特意设计为88mm×88mm，最大可轻松容纳φ88mm以下的圆形引下线或105mm×4mm的扁钢地线。这种便携式的钳形结构支持非接触式测量，无需断开任何接地引入线，极大地简化了变压器和夹件泄漏电流的日常维护巡检流程。

在实际的数据管理与运维闭环中，该测试系统同样表现出了优秀的工业数字化能力。仪器内部集成了大容量存储器，支持锁定并自动编号保存高达200组的电流数据与动态波形。通过随机配置的专用USB通讯线，现场测试数据可以无缝导出至上位机管理软件。数据软件具备历史数据查询、报表生成及打印功能，支持将检测历史导出为TXT文本或Excel格式，方便企业建立变压器全寿命周期的绝缘健康档案。另外，针对微小漏电流可能产生的零点渗磁现象，设备设计了手动开合消磁与3秒稳定读取机制，配合200mA过载输入保险与微机过压跳脱等双重防护，充分满足了ISO17025实验室关于高精度、高安全性的质量追溯管理要求，成为国家电网、发电厂及大中型工矿企业保障变压器安全运行的专业选择。
