变电站直流系统发生单点接地会跳闸吗？详解不断电精确定位故障点的方法

在发电厂和变电站的日常运维中，直流系统作为控制、保护、信号及自动装置的电源核心，其重要性不言而喻 。由于直流系统采用浮空制不接地运行模式，当发生单点接地故障时，虽然暂时不会引起保护跳闸或由于短路导致熔断器熔断，但它却拉响了系统安全的橙色警报 。此时如果未能及时排除，一旦另一极再发生接地，便会形成两点接地短路，极易引发保护装置误动、拒动，甚至导致重大恶性事故的发生 。因此，如何在保证直流系统正常供电的前提下，准确迅速地探测出接地点并排除故障，是每个电力运维团队必须面对的技术难题 。为此，武汉市龙电电气设备有限公司研发生产了 LDJD-I 直流系统接地故障测试仪，为市场提供了一套无需断电即可精确定位接地点的专业解决方案 。

作为一款专为电力安全运行量身打造的直流系统接地故障测试仪，LDJD-I 在底层技术上引入了全新的波形分析法 。该技术通过在直流母线与地之间注入特定的周期性低频电压信号，利用高精度卡钳式探头实时探测各支路电流，并深入分析电流信号基波与谐波的相位差，从而对接地故障点做出100%准确的判断 。与依赖LC或RC振荡电路的传统设备不同，该装置的信号发生器基于全数字技术构建，输出的2.5Hz低频信号极为稳定 。最重要的是，整个检测过程无需停用浮充电机或其他任何一切电源，对直流系统不会产生任何不良影响，真正实现了直流系统不断电查找接地点，完全不影响主网系统的正常工作 。

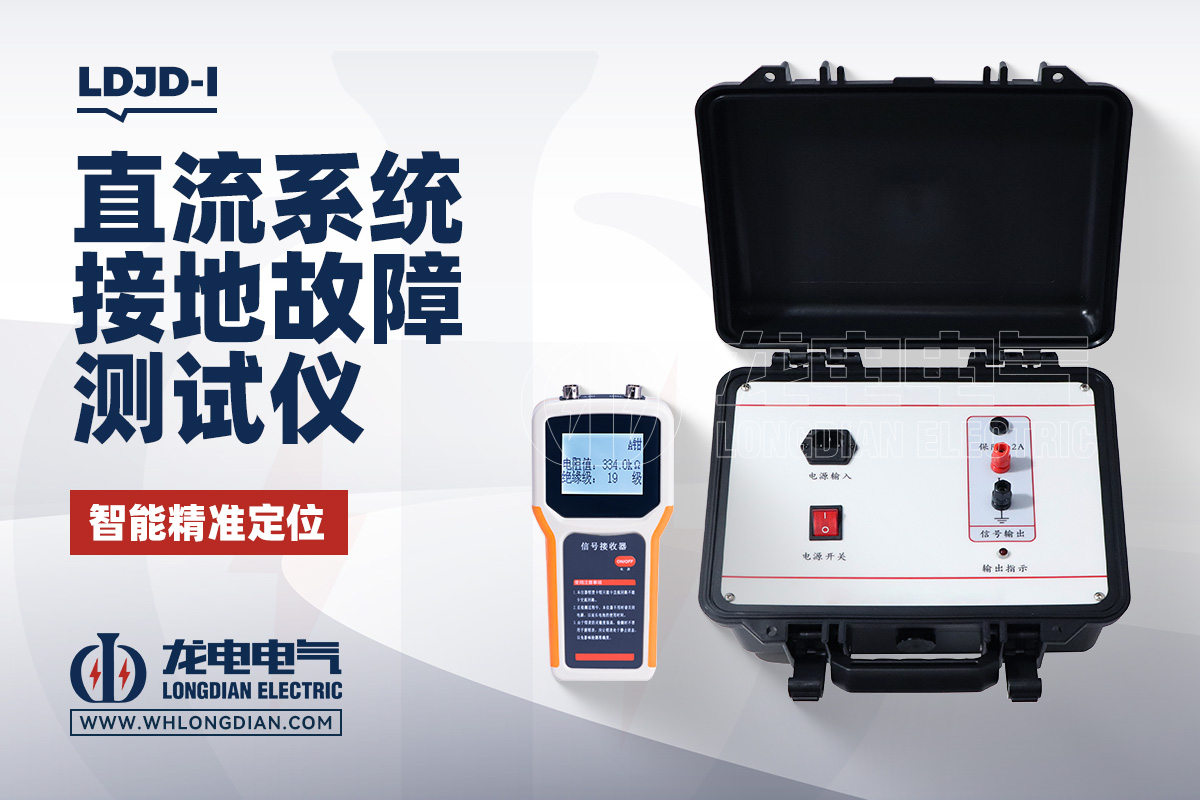

在实际的电力现场排查中，这款由武汉市龙电电气设备有限公司研发生产的 LDJD-I 直流系统接地故障测试仪 展现出了极高的操作便利性与环境适应度 。设备设计了极简的操作逻辑，信号发生器接入蓄电池输出端的母线后，只需打开电源开关便可直接工作 。信号接收器则自带高能电池，摆脱了外接电源的束缚，方便运维人员随身携带至各个配电室及馈线柜前进行点对点排查 。无论是220V、110V、48V还是24V的直流电压等级，也无论是面对电厂、变电站还是煤矿、化工厂的供电网络，该系统均能游刃有余地应对，其整机最大接地电阻检测范围高达300KΩ，展现出强大的长尾电阻排查能力 。

为了进一步提升复杂干扰环境下的定位效率，该直流系统接地故障测试仪采用了优秀的模糊控制计算理论，将绝缘状况通过数字形式直观呈现在液晶屏上 。显示数值由低到高在01至19之间变化，“01”直观代表绝缘较差或接地电阻太小，“19”则代表绝缘良好，让隐蔽的接地状况一目了然 。现场技术人员可以配合使用装置随附的大、小两种高灵敏度检测钳表，采用高效的“二分取点法”在故障支路的电源端与负荷端之间逐步缩小范围，假设在A处测得接地而在B处无接地，即可迅速判定故障点锁定在A-B之间 。这种科学、严谨的定位机制，克服了系统分布电容的影响，正成为保障直流供电网络连续运行的有力技术后盾 。
