什么是继电保护测试仪的开关量？

什么是继电保护测试仪的开关量？

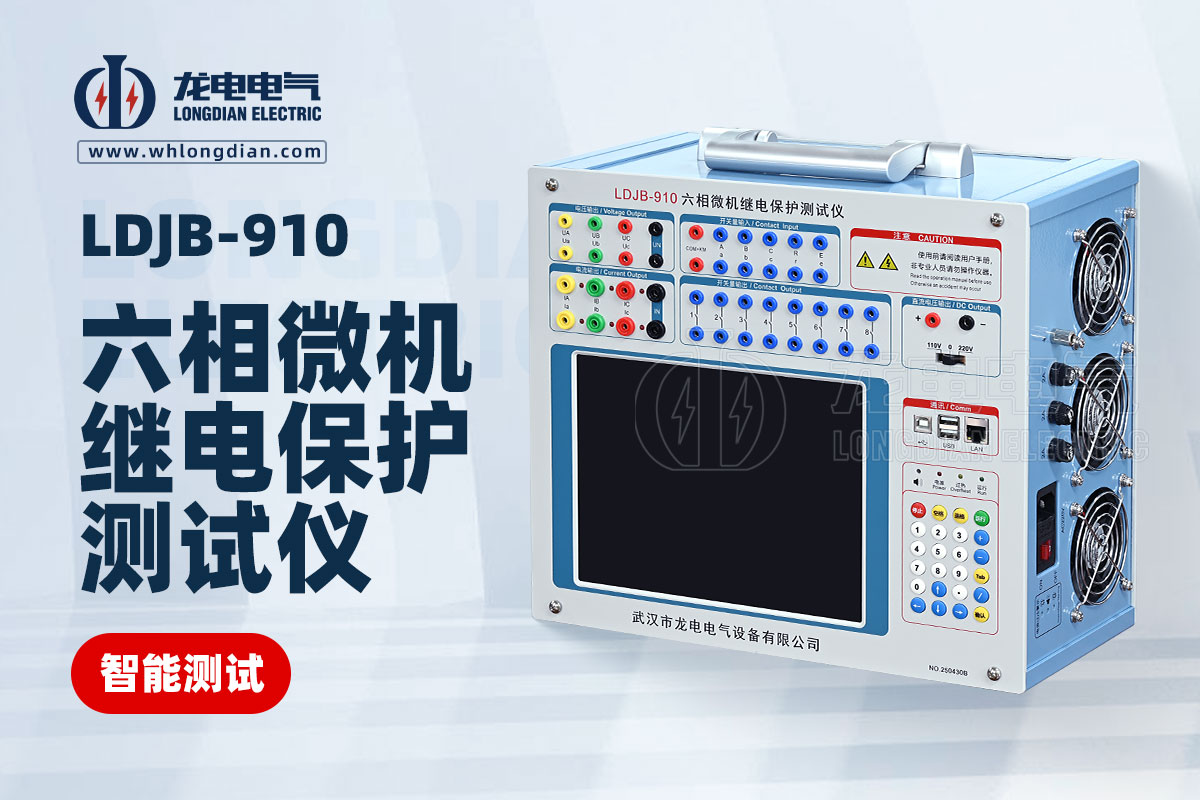

在继电保护测试仪中，开关量（Binary Input/Output）是指一种数字信号，它只有两种状态：开（ON）和关（OFF）。与模拟量（如电压、电流的幅值和相位）不同，开关量不传递连续变化的数值，而是传递离散的、有或无的逻辑信息。

继电保护测试仪通常包含两种类型的开关量接口：

① 开关量输入（Binary Input）： 也称作开入。测试仪通过这些接口来接收来自被测继电保护装置的信号。当保护装置检测到故障并发出跳闸指令时，它会通过一个触点闭合或打开，这个动作被测试仪的开入接口捕捉到。测试仪会精确记录这个动作发生的时间，以此来评估保护装置的动作时间和动作逻辑是否正确。

② 开关量输出（Binary Output）： 也称作开出。测试仪通过这些接口来控制外部设备或模拟某些逻辑状态。例如，测试仪可以通过开出信号来模拟断路器的合闸或分闸状态，或者控制某些辅助回路的通断，以配合对保护装置的测试。

开关量在继电保护测试中的重要性

开关量接口是继电保护测试仪与被测保护装置之间进行逻辑通信和时间校验的关键通道。

① 动作时间校验： 这是开关量最核心的应用。在模拟故障发生时，测试仪会同时开始计时。当保护装置的跳闸信号（一个开关量信号）发送到测试仪的开入端口时，计时器停止。这个时间差就是保护装置的动作时间。保护动作时间的快慢直接关系到故障是否能被及时切除，从而影响电力系统的安全，因此这个指标非常重要。

② 逻辑功能测试： 许多保护功能不仅仅依赖于模拟量（电压、电流），还依赖于某些逻辑条件，例如闭锁信号、辅助触点状态等。测试仪可以通过开出接口模拟这些逻辑状态的变化，来验证保护装置的完整逻辑功能。

③ 协同配合测试： 在复杂的保护系统中，一个保护装置的动作可能会影响其他装置。通过开关量接口，测试仪可以模拟多个设备之间的逻辑配合关系，如模拟断路器失灵时的后备保护动作等，以进行全面的传动试验。

④ 死区和抖动测试： 通过高精度的开关量输入接口，可以检测保护装置的输出信号是否存在抖动或死区（不响应）等异常现象，确保其输出信号的稳定性和可靠性。

开关量是继电保护测试仪中用于处理数字逻辑信号的接口，它与模拟量输出共同构成了完整的测试功能。通过精确记录和控制这些“开”与“关”的信号，测试仪能够全面、可靠地评估继电保护装置的动作时间、逻辑功能以及与其他设备之间的协同配合，是保障电力系统安全运行不可或缺的测试手段。
