SF6气体密度、压力、温度之间如何换算？一文讲透三者关系与检测原理

为什么同一台SF6断路器，冬天压力显示偏低，夏天压力却偏高？压力发生变化是否意味着设备漏气？为什么SF6密度继电器校验时必须换算到20℃标准状态？这些问题的核心，其实都与SF6气体密度、压力、温度之间的换算关系有关。对于GIS组合电器、SF6断路器以及气体绝缘设备而言，正确理解三者之间的关系，是判断设备运行状态的重要基础。

在电力系统中，SF6气体被广泛应用于高压开关设备作为绝缘和灭弧介质。设备运行时，SF6气体处于密闭容器内，其压力会随着环境温度变化而变化。温度升高时，气体分子运动加剧，压力升高；温度降低时，气体分子运动减缓，压力下降。这是一种正常的物理现象，并不一定代表设备内部气体发生了泄漏。

从气体状态理论来看，压力、温度和气体数量之间存在固定关系。

对于容积固定的SF6设备来说，在设备内部气体总量不变的情况下，温度变化会直接引起压力变化。因此，单纯观察压力值，并不能准确判断设备内部SF6气体是否减少。

这也是为什么电力行业不直接以压力作为设备运行依据，而是采用SF6气体密度作为判断标准。因为气体密度反映的是单位体积内SF6气体的实际含量，不会因为短时间环境温度变化而改变设备内部气体总量。换句话说，压力会随温度变化而变化，而SF6气体密度才是真正反映设备气体存量的关键参数。

举个简单例子。同一台GIS设备在夏季35℃时压力显示为0.65MPa，而冬季5℃时压力可能下降至0.55MPa。如果设备没有发生泄漏，那么其SF6气体密度实际上并没有变化。这时如果仅依据压力值判断，很容易误认为设备存在漏气现象。因此，必须将不同温度下测得的压力值统一换算到标准温度状态后再进行比较。

目前国际及国内电力行业普遍采用20℃作为SF6气体标准参考温度。也就是说，无论现场温度是多少，最终都要将测量结果换算为20℃状态下的等效压力或等效密度，再与设备出厂参数进行比较。

例如：

• 夏季现场温度35℃

• 实际测量压力0.65MPa

经过温度补偿换算后，20℃等效压力可能仍然对应设备额定值。

同样：

• 冬季现场温度5℃

• 实际测量压力0.55MPa

换算后的20℃等效压力也可能保持一致。

这就是为什么现场运维人员经常提到“P20值”的原因。P20值实际上就是将现场压力换算到20℃标准状态后的参考值，也是判断SF6设备是否漏气的重要依据。

对于SF6密度继电器来说，其核心作用就是利用温度补偿机构实现这一换算过程。当设备内部SF6气体实际密度下降时，密度继电器会发出报警或闭锁信号；而单纯由温度变化引起的压力波动，则不会导致误动作。因此，SF6密度继电器被广泛应用于GIS、断路器及气体绝缘设备中。

然而，随着运行时间增长，密度继电器内部机械机构和温度补偿元件可能出现老化，导致动作值偏移、补偿误差增大。如果不能准确反映SF6气体密度变化，就可能出现误报警或拒报警现象。因此，定期开展SF6密度继电器校验十分必要。

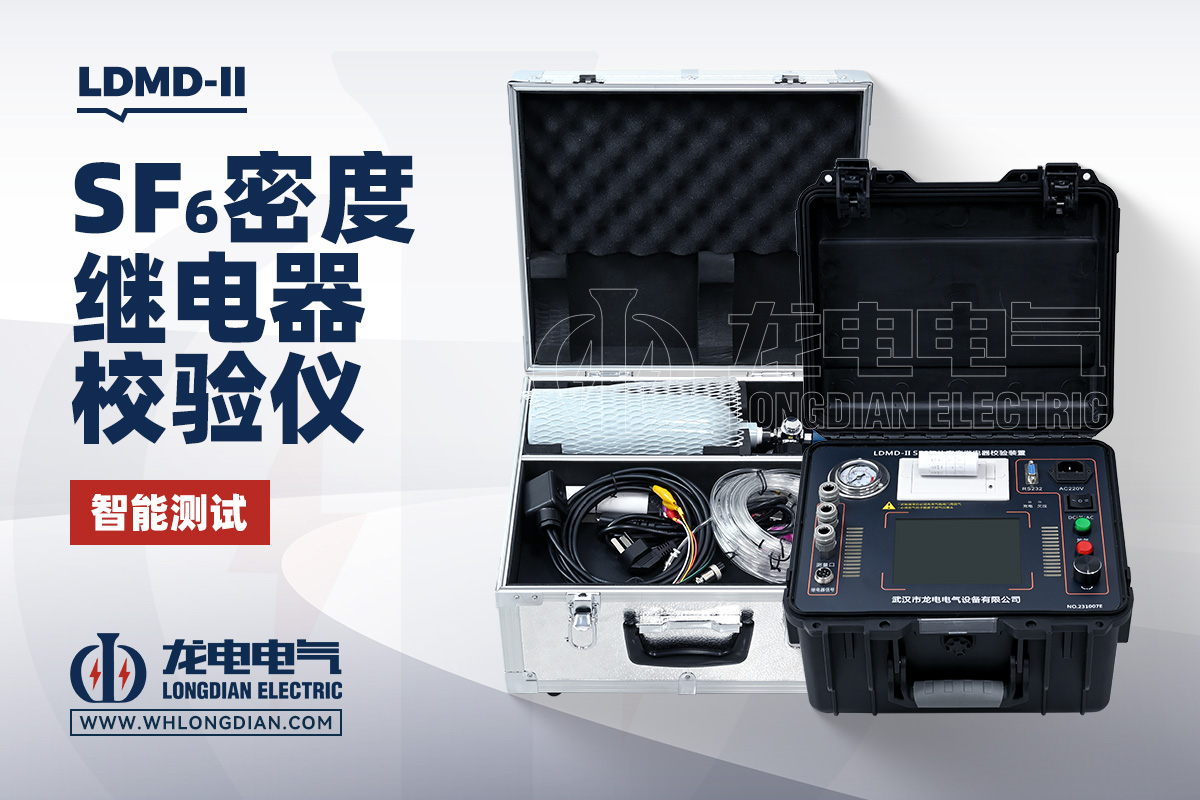

为了满足现场检测需求，武汉市龙电电气设备有限公司研发生产的LDMD-II SF6气体密度继电器校验仪，采用高精度压力传感器与智能温度补偿算法，可自动测量当前压力值和20℃等效压力值，实现SF6密度继电器报警值、闭锁值、回复值等参数检测。设备能够自动完成压力与温度换算，避免人工计算误差，提高现场校验效率和准确性。

在实际运维工作中，很多设备故障并不是由于压力瞬间变化引起，而是由于长期微量泄漏导致SF6气体密度持续下降。因此，运维人员不仅要关注压力表读数，更要关注经过温度补偿后的标准密度值。只有掌握SF6气体密度、压力、温度之间的换算关系，才能准确判断设备运行状态。

综上所述，SF6气体密度、压力、温度之间的换算关系是SF6设备状态监测的重要基础。压力会随着温度变化而变化，而SF6气体密度才是真正反映设备气体含量的关键指标。通过将现场压力换算为20℃标准状态下的等效压力，可以准确判断设备是否存在泄漏风险。定期使用专业的SF6密度继电器校验仪开展检测，是保障GIS设备和SF6断路器长期安全运行的重要措施。
