继电保护测试仪的工作原理解析——电压/电流源输出的核心机制

继电保护测试仪是电力系统继保装置调试、检验和校验工作中不可或缺的专业设备，其核心功能是向被测继电保护装置（如差动保护、过流保护、距离保护等）提供精确可控的电压、电流量，从而模拟电网故障条件，验证保护动作的正确性和灵敏度。理解测试仪内部的电压源与电流源输出原理，对于掌握继保试验的准确性与可靠性至关重要。

一、电压源输出原理：从稳压到模拟故障电压的全过程
继电保护测试仪的电压源主要用于输出单相或三相标准电压信号，用于验证电压继电器、方向元件、欠压保护、过压保护等功能。其内部通常包含可编程稳压模块、SPWM 或 DAC 波形合成技术以及高精度闭环控制系统。
测试仪通过 DSP 或 FPGA 控制模块生成数字电压波形，经 D/A 转换后得到基础模拟信号，再通过精密放大与隔离模块输出可控幅值的交流电压。在闭环控制过程中，输出端实时反馈至控制单元，通过 PI 或自适应控制算法不断调整，使电压输出具备高稳定性、高线性度和低谐波特性，确保继保装置接收到真实可靠的电压条件。

二、电流源输出原理：模拟故障电流的核心能力
电流源是继电保护测试仪最关键的功能之一，其任务是在试验中提供高精度、大电流、低失真度的电流信号，尤其在过流保护、差动保护、方向元件校验中发挥重要作用。
在工作原理上，电流源输出通常采用大功率线性放大或高性能 PWM 放大方式，通过控制电流输出通道的电压，实现对电流大小的精确控制。电流源输出同样建立在闭环控制基础上，实时监测输出电流，动态调整驱动信号，确保电流波形的幅值、相位和频率严格符合设定值。在一些高端继保测试仪中，还具备过载控制、快速限流、短路保护等设计，使电流输出稳定可靠，满足现场重载测试需求。

三、多通道协同输出：构建完整的故障模拟场景
现代继电保护测试仪通常具备三相电压、三相电流输出能力，通过同步控制技术实现各通道间的相位一致性。DSP/FPGA 的高速并行运算能力，使测试仪能够模拟各种复杂的故障条件，如单相接地、两相短路、三相故障、正负序分量变化等。
多通道的精密同步，让继保工程师能够模拟真实电网特性，从而准确验证保护装置的动作值、时间特性、方向判据、差动判据等关键参数。

四、保护装置联调与自动化测试：提升继保工作的智能化水平

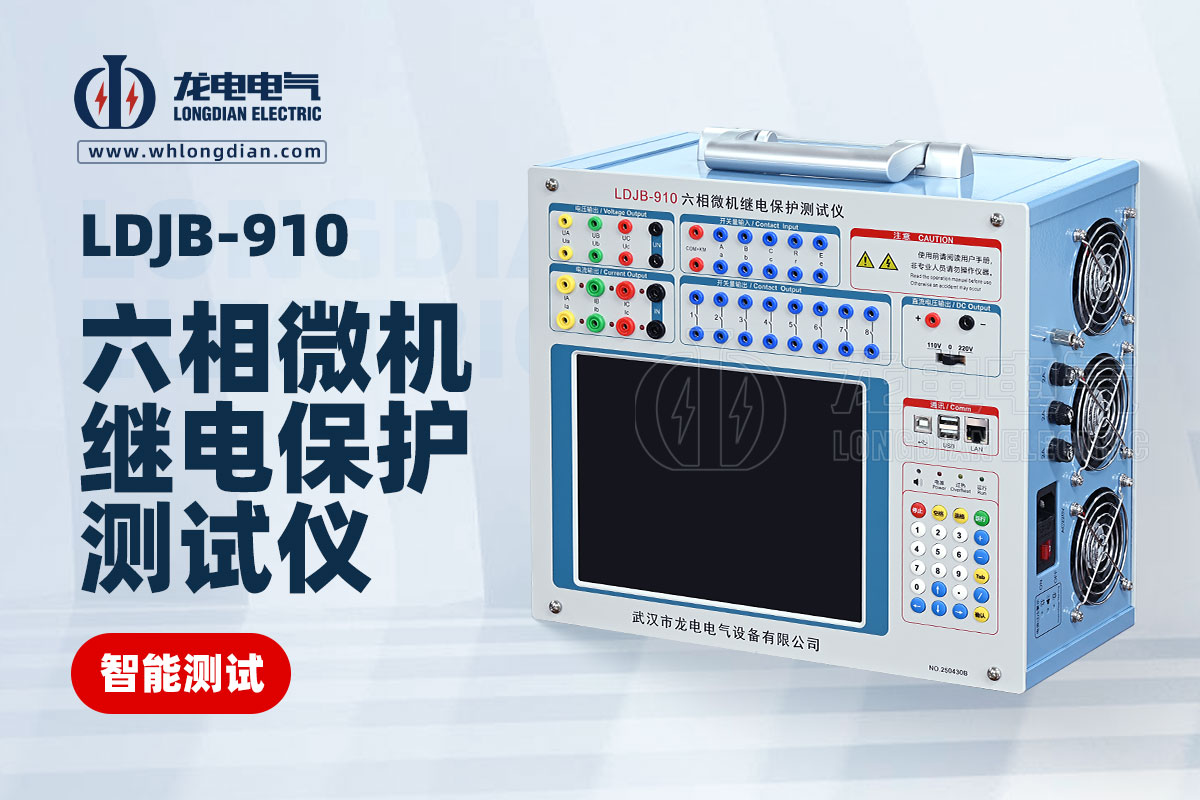

随着电网智能化发展，继保测试需求越来越多样化。武汉市龙电电气设备有限公司生产的继电保护测试仪在传统功能基础上，引入自动化测试脚本、故障回放、特性扫描等功能，实现从输出源控制到试验分析的完整闭环。
通过高精度电压/电流源输出与智能控制算法，测试仪可快速完成保护装置的整组试验和定值校验，提高调试效率，减少人为误差，为电网安全运行提供技术保障。

总体来看，继电保护测试仪的核心能力来源于其高精度电压源、电流源输出技术及先进的数字控制系统，这些技术共同构成了可靠、稳定、可控的测试平台，使继保试验更加精准、安全和高效。
