互感器励磁曲线拐点电压对继电保护性能的影响及测试意义解析

在电力系统中，电流互感器（CT）是继电保护、计量与监测系统的重要组成部分，其性能优劣直接影响保护装置动作的准确性与可靠性。其中，励磁曲线及其拐点电压是衡量互感器性能的关键技术参数之一。深入理解互感器励磁曲线拐点电压对保护系统的影响，对于保障电网安全运行具有重要意义。

所谓励磁曲线，是指互感器二次侧施加电压与励磁电流之间的关系曲线。当电压升高至某一临界值时，铁芯由线性磁化区进入饱和区，励磁电流会急剧增加，该临界电压即为拐点电压。拐点电压的高低，直接反映互感器铁芯抗饱和能力的强弱。

在继电保护应用中，若互感器拐点电压过低，在系统发生短路或大电流故障时，互感器铁芯容易提前饱和，导致二次电流失真，波形削顶甚至严重畸变。这种失真会使继电保护装置采样到的电流值偏小，可能造成保护拒动或误动。例如在差动保护或过流保护中，一旦电流信号失真，保护装置的判据将受到影响，严重时会降低保护灵敏度或选择性。

相反，若互感器拐点电压满足设计要求甚至具有一定裕度，在大故障电流冲击下仍能保持线性输出区间，二次电流波形完整、比例关系准确，继电保护装置才能正确判断故障类型与方向，快速可靠动作。因此，在互感器选型和出厂试验中，励磁特性测试尤为重要。

根据相关电力行业技术规范，保护级互感器通常对拐点电压有明确要求，特别是在差动保护和母线保护场合，对抗饱和能力要求更高。在现场运行维护中，若发现保护动作异常或电流采样波形畸变，应及时对互感器进行励磁特性检测，确认其拐点电压是否发生变化或铁芯存在退磁、老化等问题。

互感器励磁曲线测试通常通过逐级升压方式测量励磁电流变化情况，并绘制电压-电流曲线，从而准确判断拐点位置。测试过程中需保证电压升速均匀、采样精度高，并具备过压保护功能，以确保试验安全与数据准确。

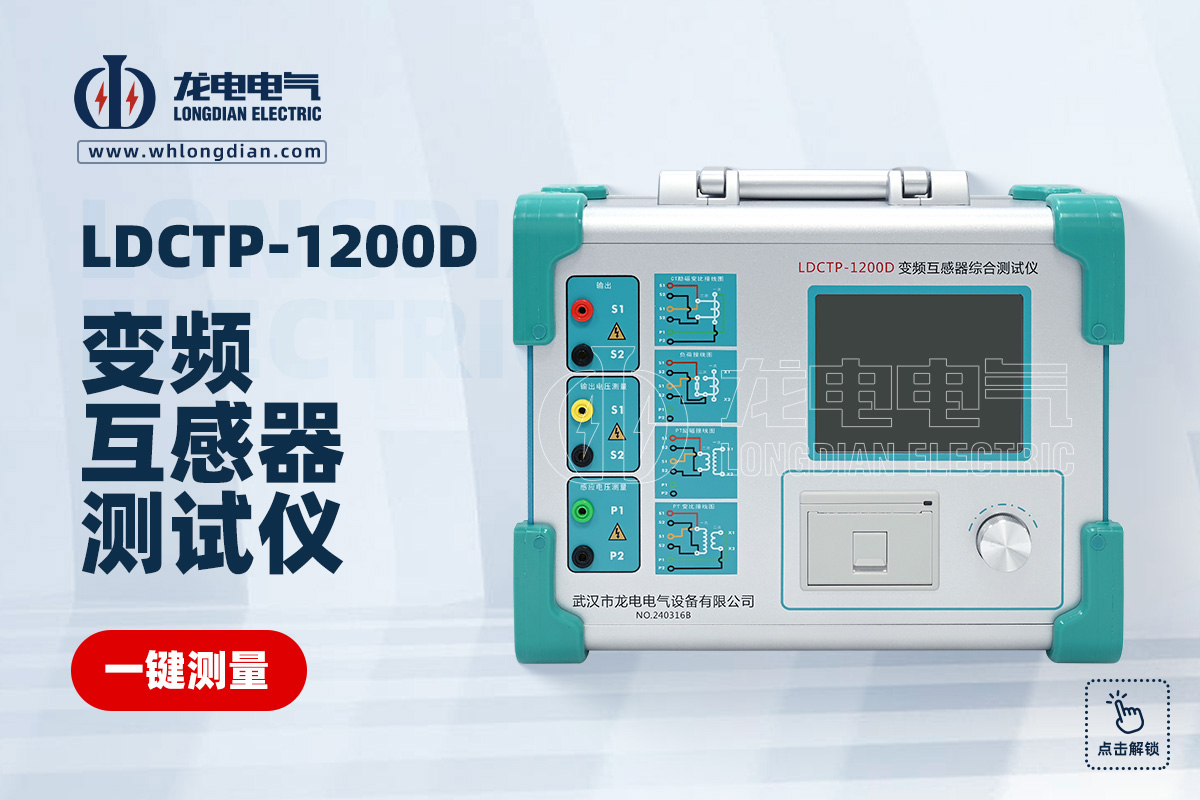

武汉市龙电电气设备有限公司生产的互感器综合特性测试仪，集励磁特性测试、变比测试、极性测试、误差测试等功能于一体，可自动绘制励磁曲线并计算拐点电压，测试过程智能化程度高，数据存储与导出便捷，广泛应用于变电站交接试验及预防性试验工作，为互感器性能评估提供可靠技术支撑。

综上所述，互感器励磁曲线拐点电压不仅是衡量互感器抗饱和能力的重要指标，更直接关系到继电保护装置的动作准确性。通过规范测试与科学分析，可有效保障电力系统安全稳定运行。
