氧化锌避雷器直流耐压试验数据不准怎么办？LDZGF直流高压发生器现场实测

氧化锌避雷器直流耐压试验数据不准怎么办？这是电力试验班组在预防性试验季节最常碰到的烦心事。按照DL/T 596-2005《电力设备预防性试验规程》要求，氧化锌避雷器必须每年进行直流1mA电压U1mA和0.75U1mA下泄漏电流的测量，以判断阀片老化程度和绝缘状态是否合格。然而现场试验时，有些直流高压发生器电压表读数漂移大、纹波系数高，升到目标电压后指针来回摆动，1mA点的电压值测不准，0.75倍换算后的泄漏电流读数也跟着失真，试验报告交上去心里没底，运行单位看了也犯嘀咕。如果设备再缺少0.75倍快速切换功能，每次试验都要手动计算、手动调压，不仅效率低还容易算错。因此，选对一台电压稳定、精度高、操作便捷的直流高压发生器，是保证避雷器试验数据可靠、提升现场工作效率的前提。

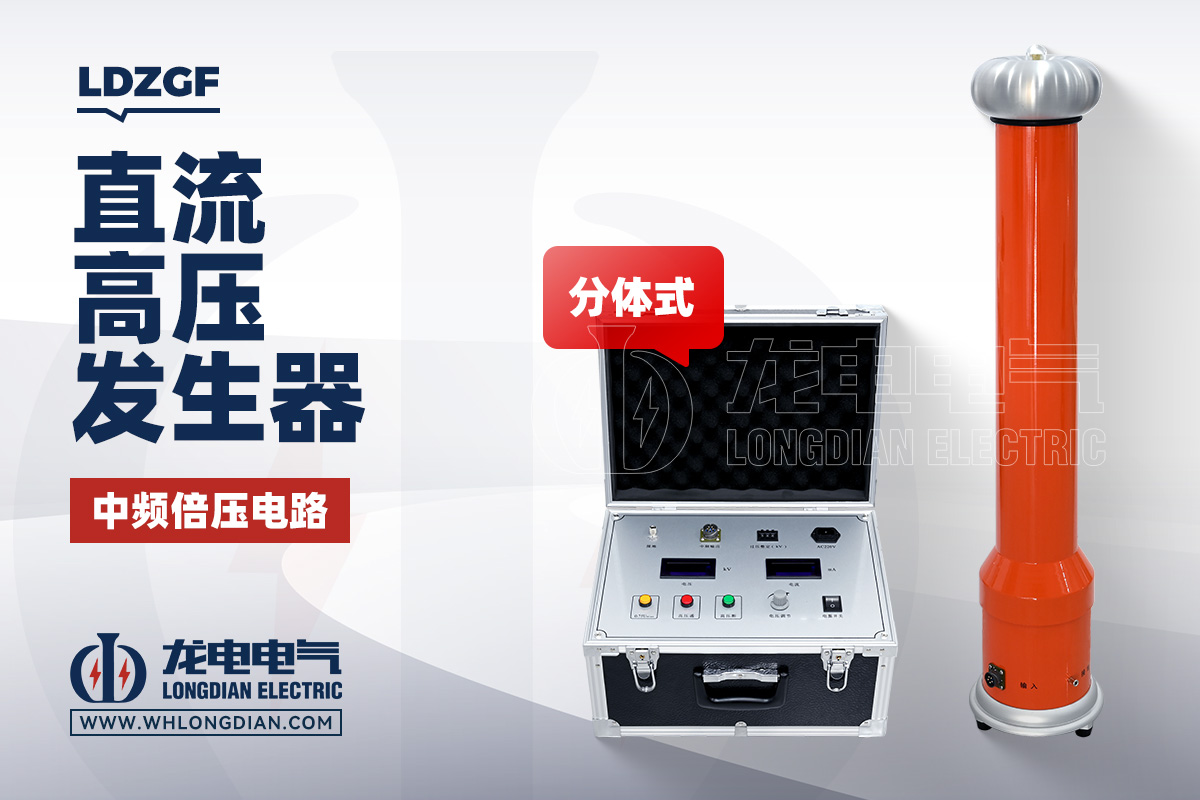

武汉市龙电电气设备有限公司研发生产LDZGF直流高压发生器，正是瞄准这些现场痛点而设计。该设备采用高频倍压电路，应用PWM高频脉宽调制技术和闭环电压大反馈，使电压稳定度大幅提升，配合大功率IGBT器件及驱动技术，输出高压的纹波系数控制在0.5%以内。这个指标意味着在300kV满量程输出时，电压波动极小，数显表读数稳定不跳字，试验人员可以从容读取1mA对应的准确电压值。电压精度达到±(1.0%读数+2个字)，电流精度同样为±(1.0%读数+2个字)，满足规程对试验设备准确度的要求，出具的试验报告经得起复核和审查。

最让现场人员称道的，是这台直流高压发生器专设的0.75UDC1mA快速测量功能。做氧化锌避雷器试验时，先升压至泄漏电流达到1mA，记录此时的U1mA值，然后只需按下黄色带灯按钮，输出电压自动降至原值的0.75倍并保持一分钟，此时直接读取泄漏电流即可。整个过程不需要人工计算、不需要反复调节电位器，一个按钮搞定，既避免了手算失误，又大幅缩短了单支避雷器的试验时间。供电公司的试验班算过一笔账，以前用老设备做一条线路的三相避雷器，三个人配合也要忙活一上午，现在用LDZGF直流高压发生器，一个人操作、两个人记录，两个小时就能完成，效率提升非常明显。

从输出能力来看，LDZGF直流高压发生器提供300kV/2mA、300kV/3mA、300kV/5mA三种规格可选，额定功率从600W到1500W，用户可以根据被试品类型和试验频率灵活配置。氧化锌避雷器、磁吹避雷器等小电容试品用2mA规格足够；电力电缆、发电机等大电容设备需要较大充电电流，可选5mA规格以缩短升压时间。带电容负荷能力方面，被试品电容量无限制，可用1.5倍额定电流充电，这意味着即使面对长距离高压电缆这样的大电容负载，设备也能稳定输出，不会因为充电电流过大而保护跳闸。过载能力设计为额定电压可超出10%使用10分钟，最大充电电流1.25倍额定电流，给现场试验留出了足够的安全裕度。

安全保护机制是高压试验设备的生命线。LDZGF直流高压发生器配置了负极性输出、零启动、过电压保护、过电流保护、回零保护、接地保护、断线保护等多重功能。过电压整定采用数字拨码开关，设定值直观显示为kV，一目了然，设定值为试验电压的1.1倍，既防止误操作升压过高，又不会因为保护值设得太低而频繁误动作。高压通按钮具备零位合闸保护功能，只有在调压电位器回零状态下按下才有效，如果电位器未回零就按高压通，红灯亮但绿灯不灭，松开按钮红灯灭，表示机内保护电路已工作，必须关机检查后再重新启动。这个强制互锁设计有效防止了带压合闸对设备和人员的冲击。

从现场使用的便捷性来看，这台直流高压发生器的设计也下了不少功夫。控制箱采用铝合金机箱，重量10.5公斤，倍压筒24公斤左右，底部设有三只内藏式支撑脚，增加了稳定性，外表涂特种绝缘材料，电气性能好且防潮能力强。中频及测量电缆采用快速连接插座，对准压下顺时针转动到位即可，拆线时逆时针转动，不需要拧螺丝，现场接线省时省力。数显电压表和电流表直接显示输出值，不需要外接分压器，简化了接线，减少了因外加分压器引入的附加误差。高压端采用圆形屏蔽数字表显示泄漏电流，不怕放电冲击，抗干扰性能好，适合变电站内复杂的电磁环境下使用。

对于大电容试品的放电安全，说明书给出了详细的操作指引：试验完毕后待试品电压自放电至试验电压的20%以下，再通过配套放电棒放电，放电时先让放电棒尖端与高压输出端保持一段距离产生电晕放电，听到嘶嘶声后再接触微安表外壳放电，最后接地端直接接触被试品放电。特别强调不能将地线直接接在高压微安表外壳上放电，以免冲击电流损坏仪表。这些细致的安全提示，体现了产品设计者对现场人身安全和设备保护的重视。

配套的数显式直流高压微安表采用法拉第笼等电位屏蔽法，所有测量元器件处于金属屏蔽球体内部，有效排除了高压引线电晕和空间离子电流对泄漏电流测量的干扰。微安表由9V干电池供电，显示"LOW BAT"时及时更换电池即可避免测量误差。高压引线插头插入后内部电源接通，拔出时断电，停止测量后拔出插头能延长电池寿命，这个设计虽小却很实用。

综合来看，武汉市龙电电气设备有限公司研发生产的LDZGF直流高压发生器，在电压稳定度、测量精度、0.75倍快速测量功能、安全保护机制和现场便携性等方面都表现出了扎实的技术功底。无论是供电公司的年度预防性试验、电力安装公司的交接试验，还是工矿冶金企业的动力部门自检，它都能为氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备的直流耐压试验和泄漏电流测量提供稳定可靠的测试支持。如果您正在为避雷器直流试验数据不稳、操作繁琐、效率低下而苦恼，不妨将LDZGF直流高压发生器列入重点考察清单。
