大电容设备耐压试验设备太重搬不动？LDVLF 0.1Hz超低频高压发生器实测体验

大电容设备耐压试验设备太重搬不动？这是电力电缆运维班组和发电厂检修人员最头疼的现实问题。按照《绝缘预防性试验》规程要求，35kV及以下交联聚乙烯电缆、大中型发电机和电动机等设备必须定期进行交流耐压试验，以验证绝缘性能是否劣化。然而这些设备的绝缘层呈现较大电容量，若采用传统50Hz工频耐压方案，需要配备容量巨大的试验变压器或谐振装置，动辄数百公斤甚至以吨计重，山区电缆终端头、地下管廊和发电厂机房等现场环境根本不具备搬运条件。直流耐压试验虽然设备轻便，但国家最新规程已明文禁止使用，因为直流电压对交联聚乙烯绝缘的破坏性极大，容易留下"伪通过"的隐患。在这种两难处境下，0.1Hz超低频耐压技术成为国际电工委员会推荐的最优替代方案，而选对一台性能稳定、操作简便的超低频高压发生器，就成了现场试验能否顺利开展的关键。

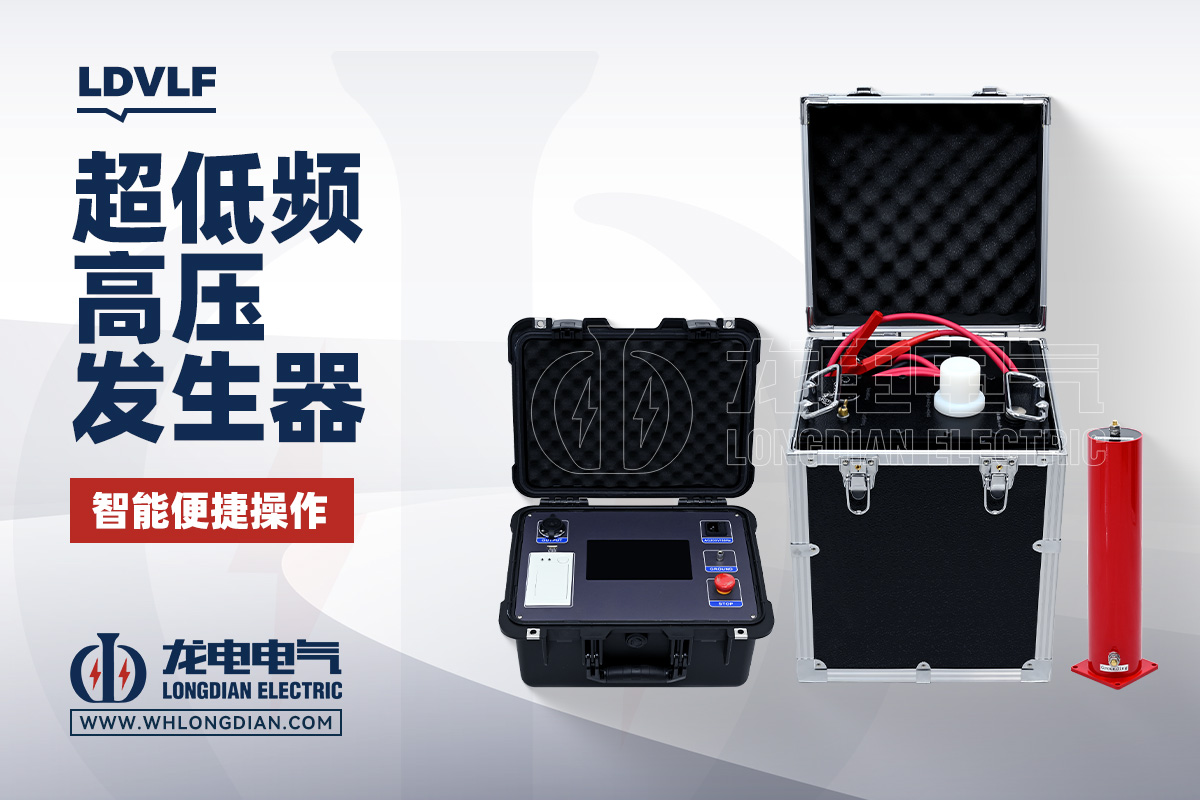

武汉市龙电电气设备有限公司研发生产LDVLF 0.1Hz超低频高压发生器，正是为解决上述痛点而推出的新一代检测设备。该设备严格遵循DL/T849.4-2004《超低频高压发生器通用技术条件》电力行业标准，输出频率覆盖0.1Hz、0.05Hz、0.02Hz和0.01Hz四档可选，额定峰值电压达到80kV，完全满足10kV、35kV电力电缆以及10.5kV同步发电机的交接试验和预防性试验需求。从理论计算到多年现场实践均已证明，0.1Hz超低频耐压与50Hz工频耐压具有等效性，而设备容量理论上仅为工频的五百分之一，这意味着同样的试验任务，LDVLF系列设备的体积和重量大幅缩减，控制器仅4公斤，80kV升压器也只有50公斤，两个人就能抬到现场，彻底告别了以往"人拉肩扛"的笨重局面。供电公司的电缆班师傅们反馈，以前做一条10kV电缆耐压，光搬设备就要折腾半天，现在用这台超低频高压发生器，从卸车到接线完成不过二十分钟，效率提升非常明显。

从技术架构来看，LDVLF 0.1Hz超低频高压发生器采用了最新电力电子元器件和ARM7单片机控制技术，属于第二代电子式升压方案，彻底克服了第一代机械式升压器使用寿命短、故障率高、体积庞大的缺点。设备由控制器和升压器两部分组成，两者之间通过专用低压连接电缆和光电控制链路实现闭环负反馈，输出端无容升效应，电压波形失真度控制在5%以内，电压正负峰值误差不超过3%。7寸电容触摸屏配合液晶汉字显示，试验参数设置、升压过程监控、波形实时显示和试验报告打印全部集成在面板上完成，真正实现了"傻瓜式操作"。试验人员只需在屏幕上设定好输出频率、试验电压、试验时间和过流保护值，点击"开始"键后，设备自动完成自检、升压、等幅输出和停机放电的全流程，无需人工干预，大大降低了误操作风险。

针对不同被试对象的差异化需求，这台超低频高压发生器提供了灵活的参数配置空间。对于电力电缆耐压试验，交接试验时间设定为60分钟，预防性试验为15分钟，试验电压峰值按3倍额定相电压整定，过流保护值通过公式Io=2πfCU估算后乘以可靠系数k（一般取1.5）设定，接线时将被试相芯线接高压输出端、非被试相和屏蔽层接地即可。对于同步电机耐压试验，则按公式Umax=√2×β×K×Uo计算试验电压峰值，其中β取1.2、K取1.5，分相逐次加压，每相试验时间1分钟，试验过程中密切监视端部绝缘表面是否有电晕或放电现象——由于0.1Hz频率下电容电流大幅减小，半导体防晕层上的压降降低，端部绝缘实际承受电压更高，因此比工频耐压更容易暴露绕组端部的绝缘缺陷。这种"等效替代、缺陷发现更敏锐"的特性，正是0.1Hz超低频耐压技术被行业广泛认可的核心原因。

安全保护机制是高压试验设备不可妥协的底线。LDVLF 0.1Hz超低频高压发生器配置了多重保护措施：过压保护在输出电压超过设定限值时立即动作，高低压侧过流保护在电流异常增大时10毫秒内切断输出，控制器与升压器之间采用光电隔离控制，操作人员和高压输出端之间保持足够的安全距离。试验结束后设备自动执行放电程序，状态栏提示"正在放电"，待高压泄放完毕后才允许拆线。这些设计细节充分考虑了现场复杂环境下的人身安全，让试验人员能够专注于数据判断而非提心吊胆。

数据管理和溯源能力同样影响着设备的实用价值。LDVLF 0.1Hz超低频高压发生器内置大容量存储器，可自动保存最近64次试验的历史数据，包括试验电压波形、峰值、试验时间和判定结果，支持随时调阅和现场打印。USB接口可连接上位机管理软件，实现试验数据的批量导出、趋势分析和报告归档，便于运行单位建立设备绝缘状态档案。对于需要计量认证的用户，设备出厂附带检测报告，测量精度3%的指标满足常规试验要求，也可定期送检至法定计量机构进行量值溯源。

从应用场景的广度来看，这台超低频高压发生器的适用范围远不止电缆和电机。电力电容器、大型变压器等绝缘等值电容较大的电气设备，均可采用0.1Hz超低频方案进行耐压试验。当试品电容量小于0.05μF时，仪器可能无法正常输出波形，此时可并联随机附带的0.05μF补偿电容器辅助输出，这一贴心设计解决了小容量试品的测试难题。若使用便携式发电机供电，要求输出稳定、功率大于3kW、频率50Hz、电压220V±5%，确保设备在野外无市电环境下也能正常工作。

综合来看，武汉市龙电电气设备有限公司研发生产的LDVLF 0.1Hz超低频高压发生器，在设备轻量化、操作智能化、保护全面化和数据可追溯化等方面都展现出了扎实的技术功底。它既保留了交流耐压对绝缘考核的真实性，又解决了工频设备笨重难搬运的痛点，同时规避了直流耐压对交联绝缘的破坏性，是当前电力电缆、发电机等大电容设备耐压试验的理想选择。如果您正在为现场耐压试验的设备选型发愁，为工频变压器搬不进电缆沟而苦恼，为直流耐压被规程禁用而寻找替代方案，不妨将LDVLF 0.1Hz超低频高压发生器列入重点考察清单。
