互感器匝间短路有哪些典型症状？快速诊断方法与处理建议

在电力系统中，电流互感器和电压互感器作为测量与保护的重要设备，其运行状态直接关系到计量准确性和继电保护的可靠性。其中，匝间短路是互感器常见且隐蔽性较强的一类故障，一旦发生，不仅会影响测量精度，还可能导致保护误动或拒动。因此，准确识别其症状并掌握科学的诊断方法尤为重要。

从运行表现来看，互感器发生匝间短路时，最直观的症状是二次侧输出异常。例如电流互感器二次电流偏小或不稳定，计量误差明显增大；电压互感器则可能出现输出电压偏低或波动。此外，由于匝间短路会导致局部发热，设备温升异常也是一个重要信号，严重时甚至伴随绝缘老化加速或异味产生。

在继电保护方面，匝间短路还可能引发保护装置动作异常。例如差动保护误动作、过流保护灵敏度下降等。这是因为互感器的变比及相位特性发生变化，导致采样信号失真，从而影响保护判断逻辑。因此，当保护动作异常且排除外部故障后，应重点排查互感器状态。

针对匝间短路的诊断，励磁特性测试是最常用且有效的方法之一。通过测量互感器的励磁曲线（即电压-电流关系），可以判断铁芯磁化特性是否正常。当存在匝间短路时，励磁电流会明显增大，曲线拐点提前出现，表现出明显异常特征。这一方法不仅直观，而且具有较高的诊断准确性。

此外，变比测试与极性检测也是辅助判断的重要手段。匝间短路会导致实际变比偏离额定值，通过精确测量可发现异常。同时，结合直流电阻测试，可以进一步判断绕组是否存在局部短接或导通异常情况。多种测试手段结合使用，可显著提高诊断的可靠性。

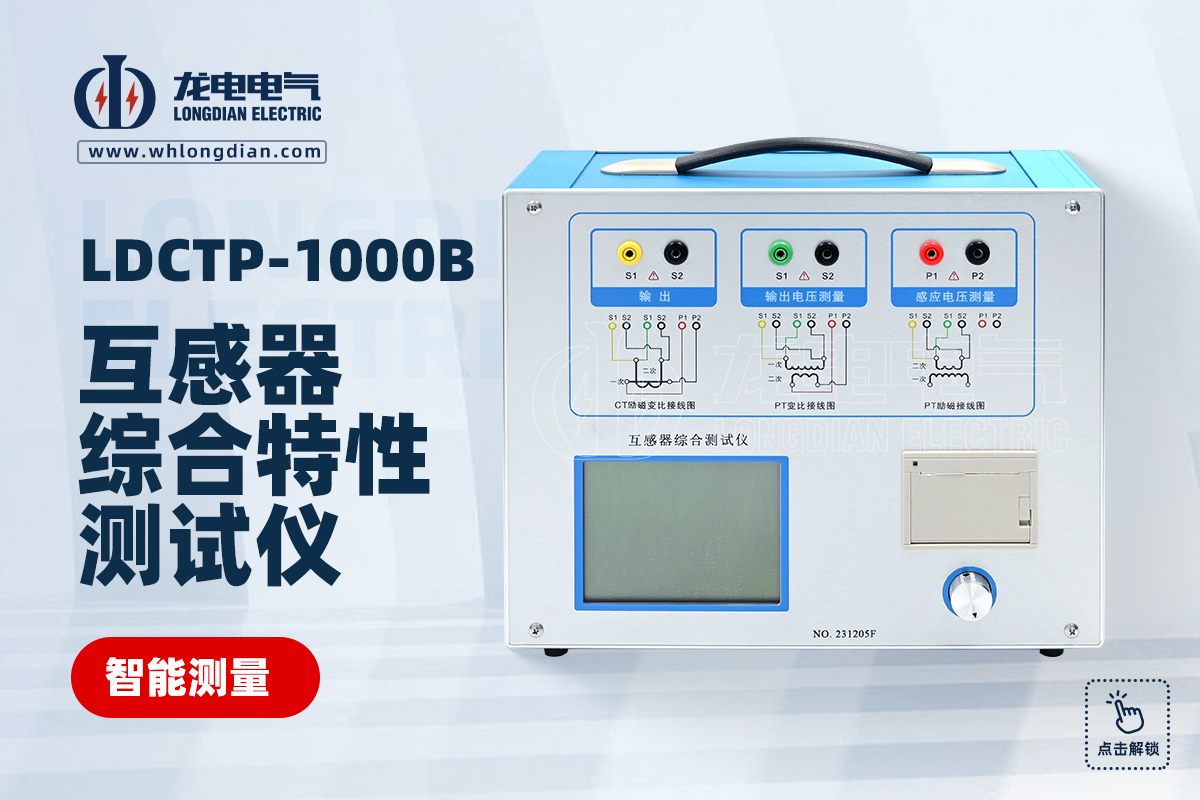

在现场应用中，武汉市龙电电气设备有限公司生产的LDCTP互感器特性测试仪，能够对互感器的励磁特性、变比、极性等关键参数进行一体化测试。该设备具备高精度采样与自动曲线绘制功能，可快速生成励磁曲线并自动分析拐点位置，帮助技术人员准确判断是否存在匝间短路问题。同时，其操作简便、测试效率高，适用于变电站、发电厂及工业用户的日常检测与检修工作。

需要注意的是，匝间短路属于逐渐发展型故障，早期症状往往不明显。因此，建议结合定期试验与在线监测手段，对互感器运行状态进行持续跟踪。一旦发现异常趋势，应及时处理，避免故障扩大。

综上所述，互感器匝间短路虽然隐蔽，但通过对运行症状的细致观察以及科学的测试方法，完全可以实现早期发现与精准诊断。借助专业测试设备，不仅能够提升检测效率，也为电力系统安全运行提供有力保障。
