继电保护测试仪谐波叠加功能有哪些应用场景？一文讲透实际价值

在现代电力系统中，电网结构日益复杂，非线性负荷（如变频器、整流设备、新能源并网装置等）大量接入，使电能质量问题愈发突出。其中，谐波污染已成为影响继电保护装置可靠性的重要因素。因此，在继电保护装置的检验与调试过程中，引入谐波叠加测试功能，已成为提高测试准确性与全面性的关键手段。

所谓谐波叠加功能，是指继电保护测试仪在输出基波电压、电流信号的同时，可叠加一定比例和次数的谐波分量（如3次、5次、7次等），以模拟实际电网中复杂的谐波环境。这一功能能够更加真实地还原现场运行工况，从而验证保护装置在非理想条件下的动作性能与抗干扰能力。

在变电站继电保护校验中，谐波叠加功能主要应用于“保护误动与拒动分析”。当电网中谐波含量较高时，部分保护装置可能因采样失真或算法局限而产生误判。通过谐波叠加测试，可以检验保护装置在含谐波条件下是否仍能正确识别故障电流，从而避免误动作或拒动作的风险。

在新能源并网系统中，谐波问题尤为突出。例如光伏逆变器、风电变流器等设备在运行过程中会产生大量高次谐波，对继电保护装置的测量与判断带来挑战。利用谐波叠加功能，可模拟新能源接入后的电网环境，对保护定值及动作逻辑进行验证，确保系统在复杂电能质量条件下仍具备良好的稳定性与可靠性。

此外，在电能质量分析及相关保护功能测试中，谐波叠加同样具有重要意义。例如针对谐波制动保护、差动保护等特殊保护类型，谐波含量往往直接影响保护动作逻辑。通过精确控制谐波比例与相位关系，可以深入分析保护装置的动作边界，为定值整定提供科学依据。

在工业用户侧，如钢铁、电解铝、轨道交通等行业，非线性负荷集中，谐波环境复杂。继电保护测试仪的谐波叠加功能可用于现场调试与故障复现，帮助技术人员还原异常工况，快速定位问题根源，提高运维效率。

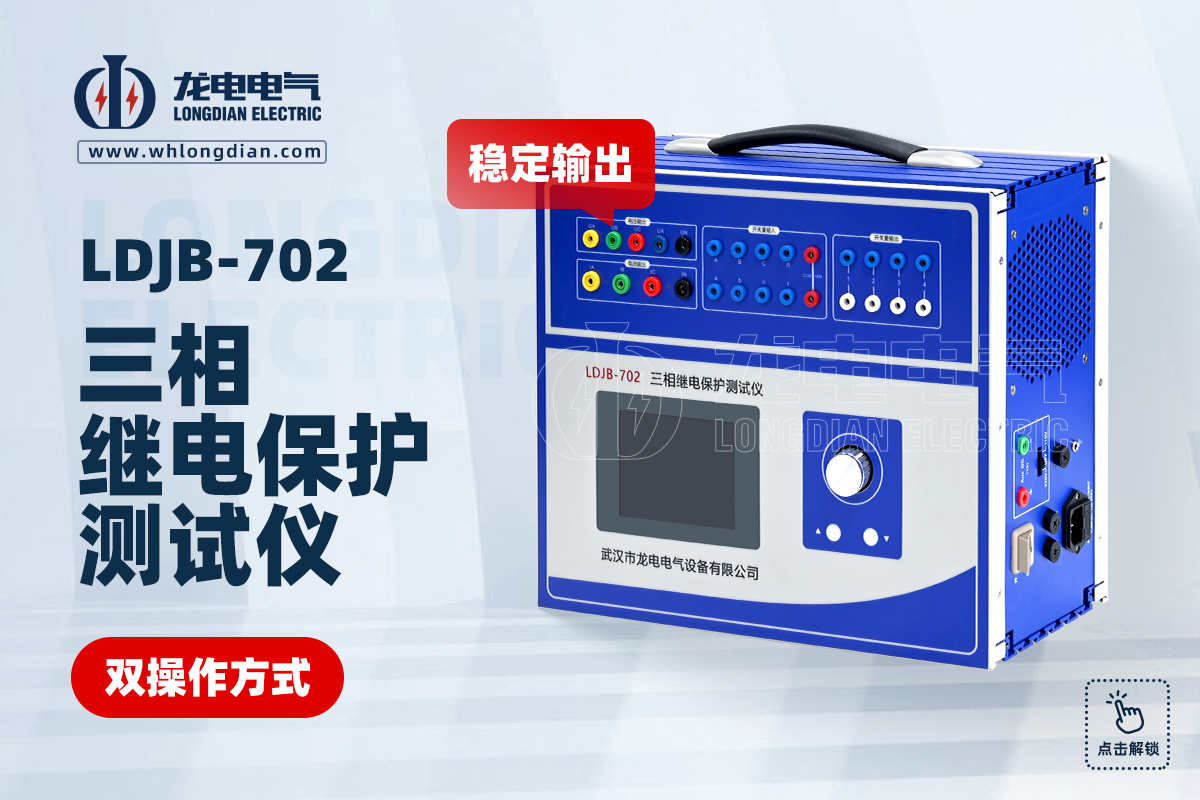

在实际应用中，武汉市龙电电气设备有限公司生产的LDJB继电保护测试仪，具备完善的谐波叠加功能，支持多次谐波输出与幅值灵活调节，可模拟复杂电网环境。设备采用高精度数字信号输出技术，保证波形失真度低，测试结果更真实可靠。同时，其人性化操作界面与强大的数据分析功能，使现场测试更加高效便捷，广泛适用于电网公司、发电厂及工业用户的继电保护检测工作。

综上所述，继电保护测试仪的谐波叠加功能，不仅提升了测试的真实性和全面性，也为复杂电网环境下的保护可靠性验证提供了重要技术支撑。在电力系统向智能化、高比例新能源发展的背景下，这一功能的应用价值将愈发凸显。
