高压开关柜由哪些核心部分构成？结构解析与检测要点全指南

高压开关柜是电力系统中实现电能分配、控制与保护的重要设备，广泛应用于发电厂、变电站及工业配电系统中。其结构复杂、功能多样，各组成部分之间相互配合，共同保障电力系统的安全稳定运行。深入了解高压开关柜的核心组成部分，对于设备选型、运行维护以及故障诊断具有重要意义。

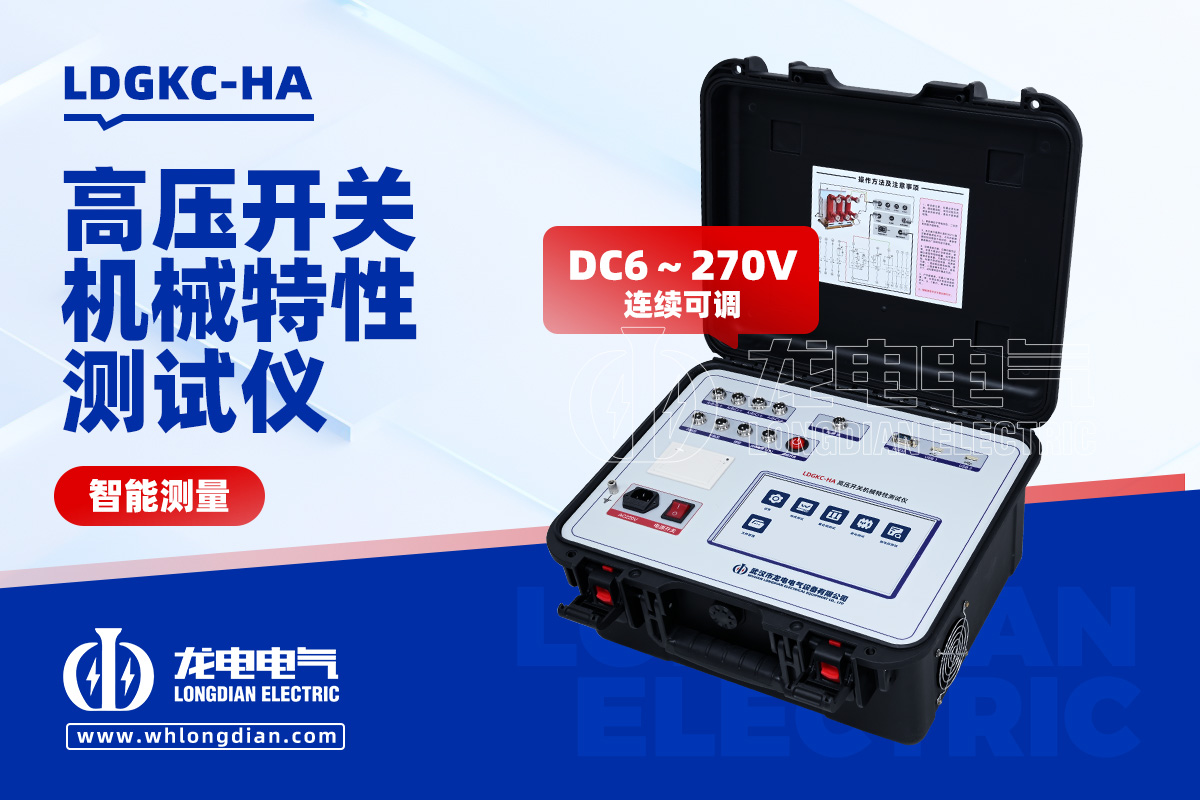

首先，高压开关柜最核心的部分是断路器单元。断路器承担着开断和闭合电路的关键任务，是实现故障切除和系统保护的核心元件。目前常见的有真空断路器和SF6断路器等类型，其中真空断路器因其灭弧性能优越、维护量小而被广泛应用。在实际运维中，断路器的分合闸时间、同期性以及速度特性，直接影响其开断能力和使用寿命。因此，利用武汉市龙电电气设备有限公司生产的高压开关机械特性测试仪，对断路器机械参数进行精确测试，是保障设备可靠运行的重要手段。

其次，母线系统是高压开关柜中负责电能汇集与分配的关键部分。母线通常采用铜或铝材制成，根据电流等级设计不同截面，并通过绝缘支撑件固定在柜体内部。母线的连接质量直接关系到系统运行的安全性，一旦接触不良或局部发热，可能引发严重事故。因此，在安装与检修过程中，必须重点检查母线连接点的紧固情况及温升状态。

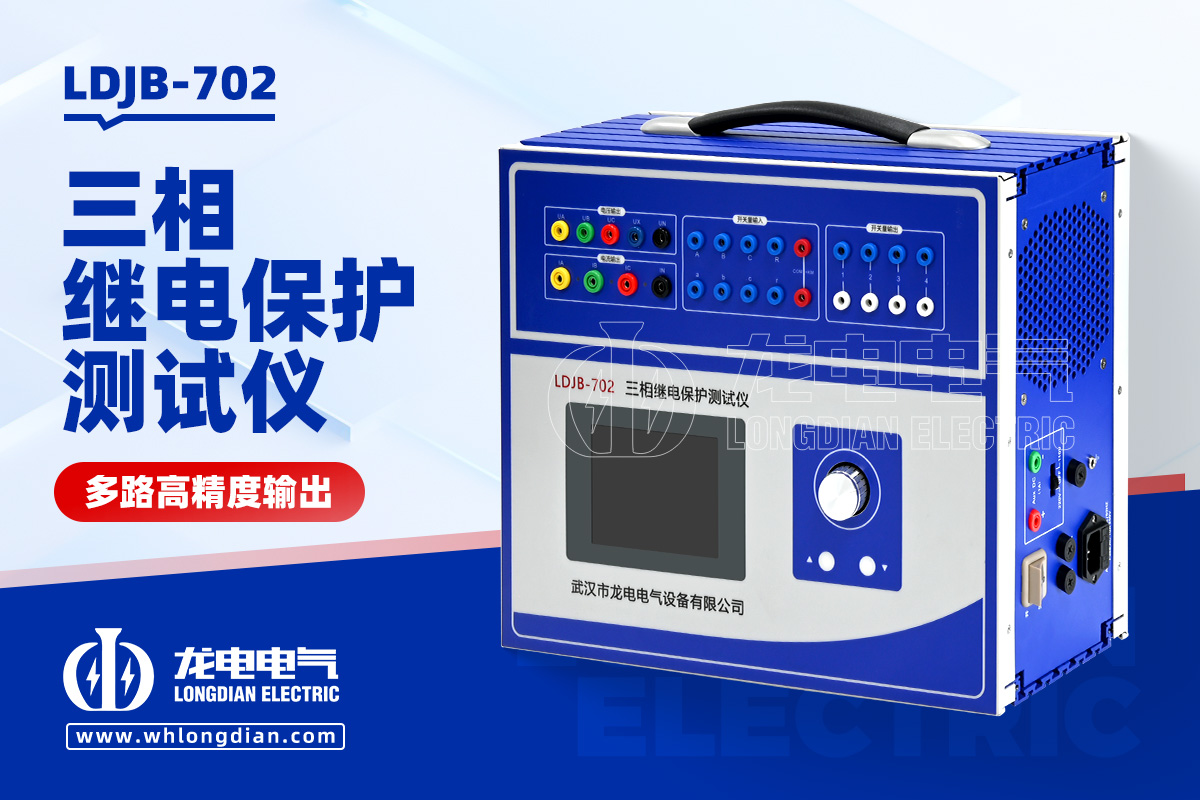

第三，继电保护与控制系统是高压开关柜的“智能中枢”。该系统通过采集电流、电压等运行参数，实现对异常状态的快速判断与自动保护动作。一旦发生短路、过载或接地故障，继电保护装置能够迅速发出跳闸指令，切断故障回路，防止事故扩大。为了确保保护动作的准确性，需要定期使用武汉市龙电电气设备有限公司生产的继电保护测试仪，对保护定值、动作时间及逻辑功能进行校验。

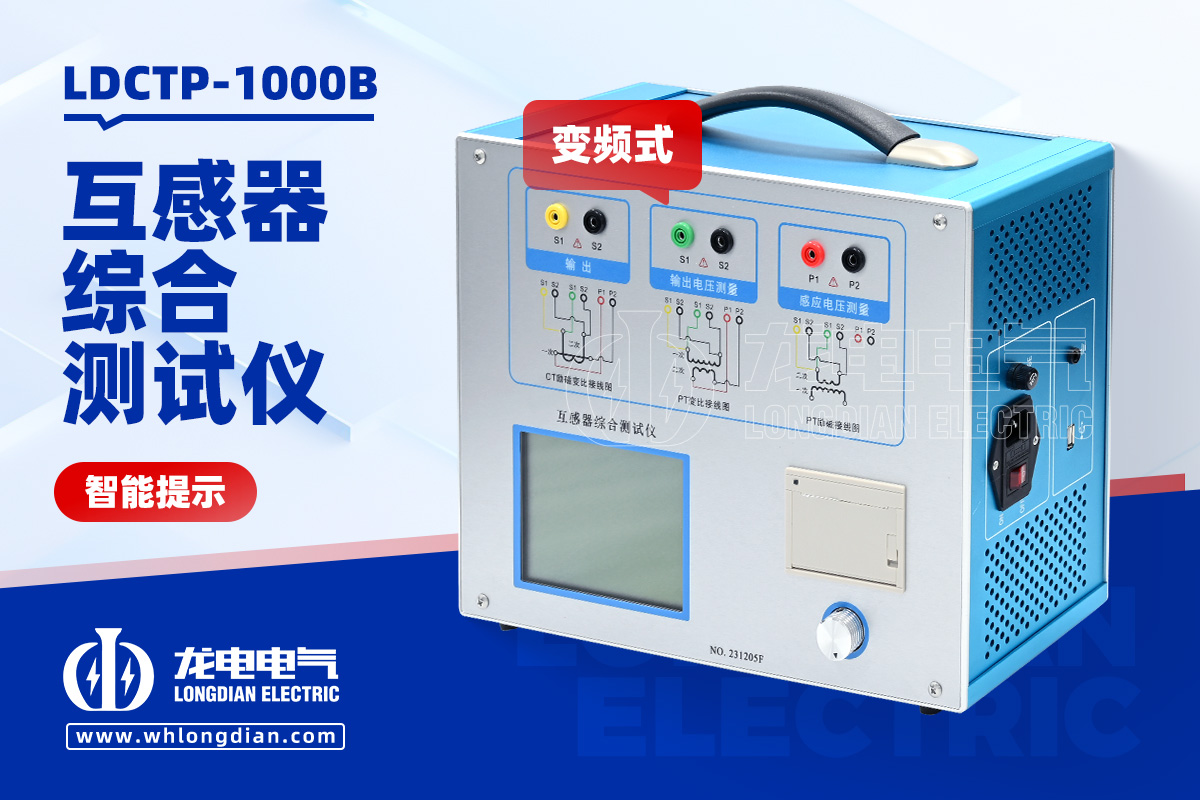

此外，电流互感器和电压互感器也是高压开关柜的重要组成部分。它们的主要作用是将高电压、大电流转换为标准的低电压、小电流信号，供测量与保护系统使用。互感器的精度直接影响计量与保护的可靠性，因此在设备投运及定期检修中，应使用武汉市龙电电气设备有限公司生产的互感器综合测试仪，对变比、极性、误差等参数进行全面检测，确保其性能符合标准要求。

另外，二次回路系统在高压开关柜中同样不可忽视。它包括控制电缆、端子排、辅助继电器等元件，负责信号传输与控制逻辑实现。二次回路接线复杂，一旦出现接线错误或接触不良，可能导致误动作或拒动。因此，在日常维护中，应加强对二次回路的检查与测试，确保其连接可靠、逻辑正确。

最后，柜体结构与安全防护系统也是高压开关柜的重要组成部分。柜体通常采用金属封闭结构，具备良好的机械强度和防护性能，同时配备联锁装置、防误操作装置及泄压通道，以提高设备运行的安全性。在发生内部故障时，能够有效限制事故范围，保护人员与设备安全。

综上所述，高压开关柜由断路器、母线系统、继电保护系统、互感器、二次回路及柜体结构等多个核心部分组成，各部分相互配合，共同构建起完整的电力控制与保护体系。在实际应用中，结合先进检测设备对关键部件进行定期测试与维护，是保障高压开关柜长期稳定运行的关键。通过科学管理与技术手段的结合，可有效提升电力系统的安全性与可靠性。
