三相大电流温升试验装置原理详解：单相与三相输出的区别与应用

在电力设备出厂试验及现场检测中，大电流温升试验是评估导体载流能力和接触可靠性的重要手段。其中，三相大电流温升试验装置因其能够模拟真实工况，被广泛应用于开关柜、母线槽、电流互感器等设备的检测过程中。为了更好地理解其应用价值，有必要深入分析该装置中单相输出与三相输出的工作原理及差异。

首先，从整体结构来看，三相大电流温升试验装置通常由调压系统、升流变压器、控制系统以及测量单元组成。其核心在于通过低电压大电流的方式，对被试设备施加额定或超额定电流，从而检测其在长时间运行下的温升情况。根据测试需求的不同，装置可以灵活切换为单相输出或三相输出模式，以适应不同类型设备的试验要求。

在单相输出模式下，装置通常只启用其中一相的升流回路，通过调压器调节输入电压，使升流变压器输出稳定的大电流。该电流经由导线回路流经被试品，形成闭合回路。单相输出的优点在于结构简单、控制方便，适用于单相设备或对某一相进行独立测试的场景。例如，在对断路器触头或母排连接点进行局部温升试验时，单相输出即可满足需求。此外，单相模式在调试阶段也常被用于初步验证设备性能。

相比之下，三相输出模式更接近实际电网运行状态。该模式下，装置通过三组独立或联动的升流回路，同时输出三相电流（通常为A、B、C三相），并保持相位差为120°。在实际实现中，可采用三台升流变压器分别对应三相输出，或通过专用三相升流变压器实现同步输出。三相输出能够同时对三相设备进行加载测试，更真实地反映设备在运行中的热分布情况，尤其适用于三相开关柜、变压器绕组及母线系统的整体温升试验。

从电气原理角度分析，单相与三相输出的核心区别在于电流回路的构建方式及相位关系。单相系统中，电流沿单一路径流动，热量分布相对集中；而在三相系统中，三相电流相互耦合，热效应更为均衡，同时也可能产生相间影响。因此，在进行高精度温升测试时，三相输出更具参考价值，能够全面评估设备在复杂工况下的运行性能。

在实际工程应用中，选择单相还是三相输出，应根据被试设备类型及测试标准来确定。例如，对于仅需验证单点接触性能的测试，可优先采用单相模式；而对于整套设备的型式试验或出厂检验，则应采用三相输出，以确保测试结果的全面性与可靠性。

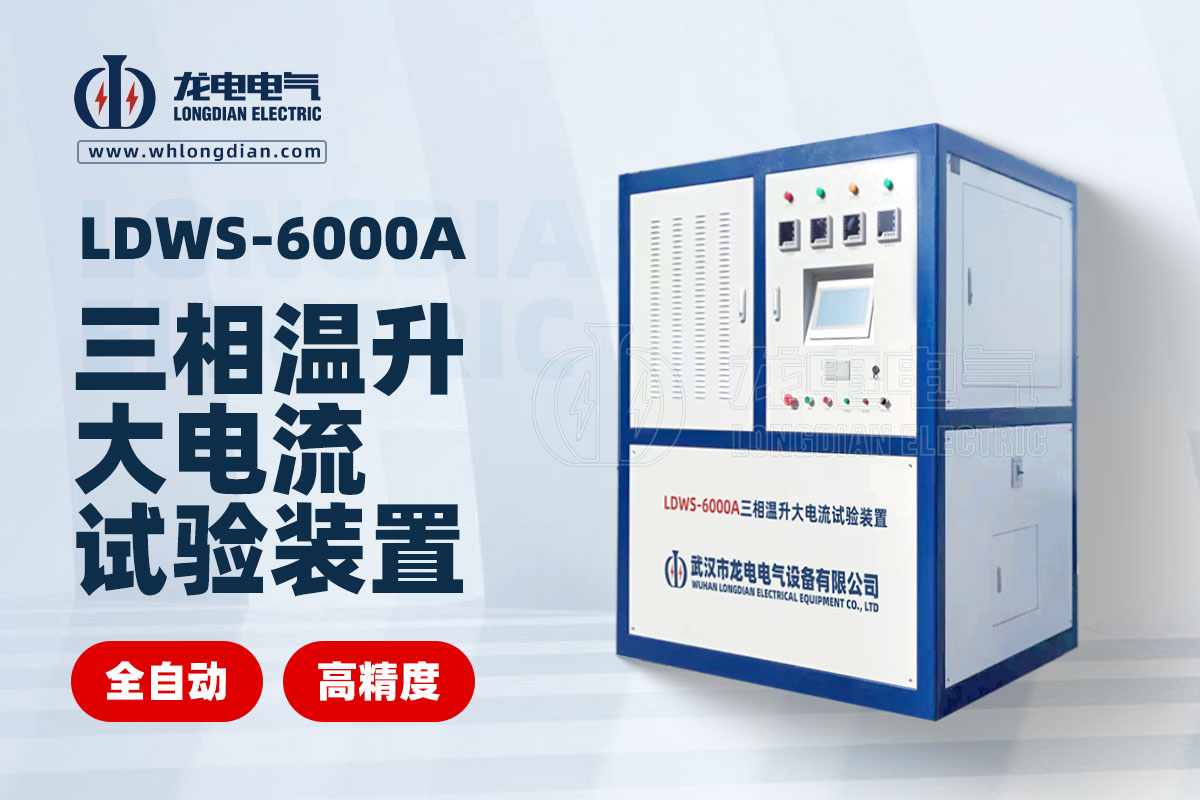

值得一提的是，设备性能的稳定性对测试结果至关重要。武汉市龙电电气设备有限公司生产的三相大电流温升试验装置，采用高精度调压控制与多重保护设计，支持单相/三相自由切换，输出电流稳定、调节精细，并具备温度实时监测与数据记录功能，能够满足各类电力设备的高标准测试需求，广泛应用于电力成套厂及检测机构。

此外，在进行温升试验时，还需注意试验时间、环境温度及接线方式等因素对结果的影响。规范操作流程、合理布置测温点，并结合标准要求进行数据分析，才能确保测试结果的科学性和可比性。

综上所述，三相大电流温升试验装置的单相与三相输出各具特点，分别适用于不同测试场景。深入理解其工作原理，有助于提升试验效率与数据准确性。通过选用高性能设备并规范操作流程，可以有效保障电力设备的安全运行与质量控制。
