断路器最低动作电压怎么测？原理、方法与现场测试要点详解

在电力系统中，高压断路器承担着开断与保护的重要职责，其动作可靠性直接关系到电网的安全运行。而“动作电压”，尤其是“最低动作电压”，是衡量断路器能否在低电压条件下可靠分合闸的关键参数之一。因此，开展断路器最低动作电压测试，是设备出厂检验与现场预试中的重要环节。

首先，从定义上看，断路器最低动作电压是指在保证断路器能够正常完成分闸或合闸动作的前提下，其控制回路所允许的最低电压值。该参数主要反映操作机构在电源电压下降情况下的动作能力。通常情况下，断路器的分、合闸线圈在额定电压的65%～85%范围内应能可靠动作（具体数值依据设备标准及厂家技术要求而定）。如果电压低于该范围仍无法动作，则可能在实际运行中出现拒动风险。

其次，从测试原理来看，最低动作电压测试的核心在于模拟控制电源电压逐步降低的过程，并观察断路器是否能够完成动作。测试时，通常采用可调直流电源或专用测试仪器，从额定电压开始逐渐降低电压值，在每一个电压点触发分合闸操作，记录断路器是否成功动作。当某一电压点无法完成动作时，即可判定其最低动作电压范围。

在具体操作过程中，一般分为合闸最低动作电压测试和分闸最低动作电压测试两部分。合闸测试用于验证储能机构及合闸线圈在低电压下的工作能力，而分闸测试则用于检验跳闸线圈及释放机构的可靠性。测试时应多次重复操作，以排除偶然因素影响，并取稳定值作为最终结果。

从实际应用角度分析，最低动作电压测试具有重要的预警意义。随着设备运行时间的增加，线圈老化、机械卡涩、弹簧疲劳等问题可能逐渐显现，导致动作电压升高。如果不及时发现，在电网电压波动或控制电源异常时，可能出现断路器拒动或误动，严重时甚至引发系统事故。因此，通过定期测试该参数，可以有效评估断路器的运行状态。

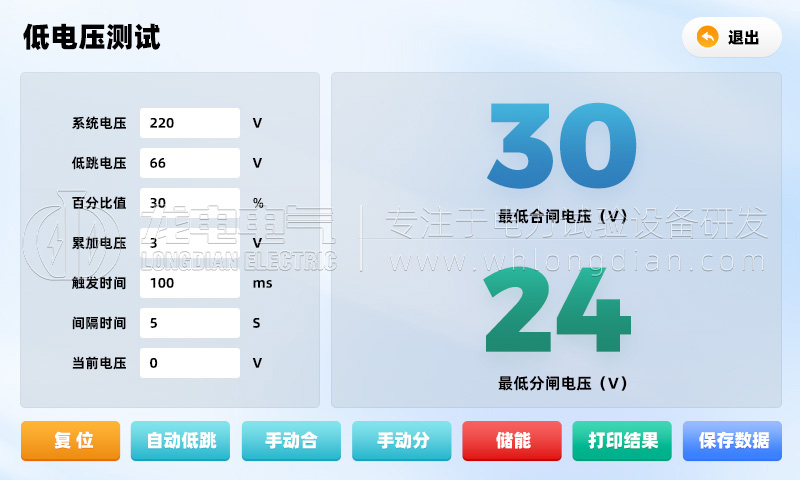

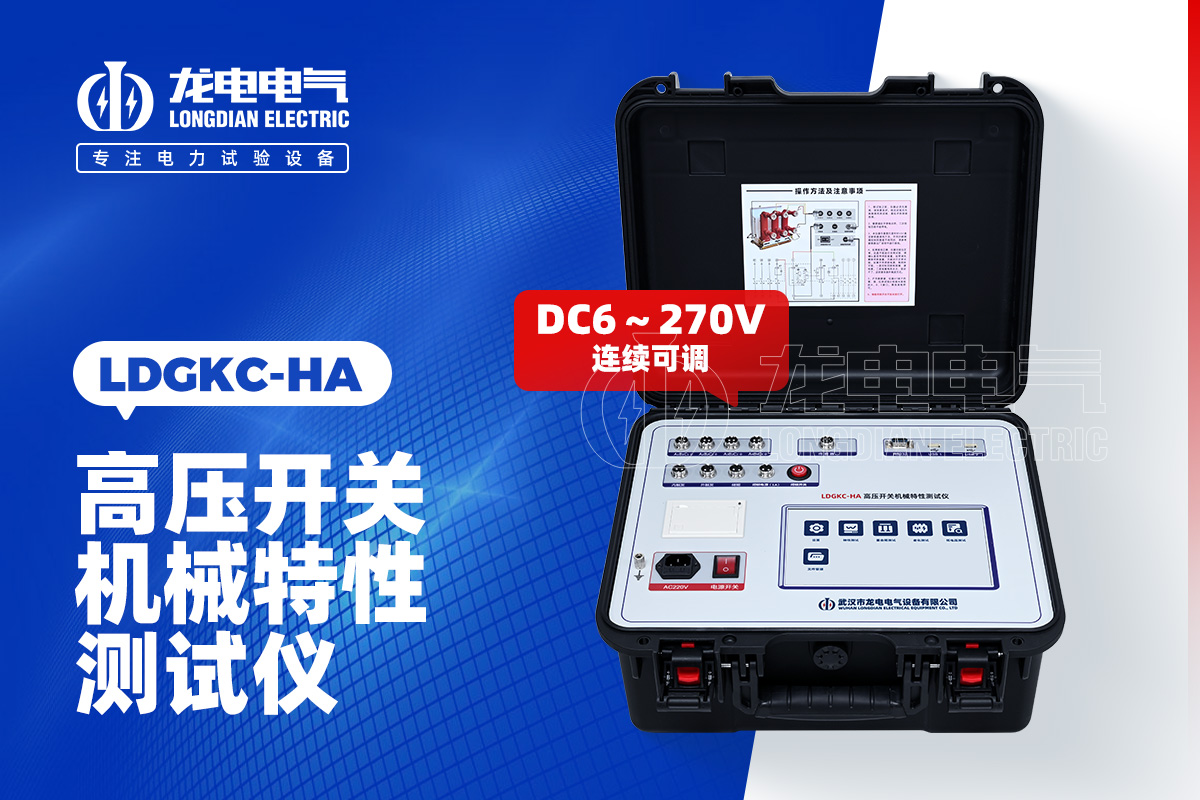

在测试设备选择方面，专业仪器能够显著提升测试效率与精度。武汉市龙电电气设备有限公司生产的高压开关机械特性测试仪，集成动作时间、行程、速度及动作电压测试等多项功能，可实现对断路器分合闸全过程的精确测量。该设备支持自动调压与数据采集，能够快速获取最低动作电压值，并生成详细测试报告，广泛应用于变电站检修及电力设备出厂试验。

此外，在进行测试时，还需注意安全与规范操作。应确保断路器处于断电状态，测试接线正确可靠，并设置必要的安全隔离措施。同时，应在稳定环境条件下进行测试，避免温度、电源波动等因素对结果产生干扰。

从运维管理角度来看，将最低动作电压测试纳入定期检修项目，并结合历史数据进行趋势分析，有助于实现设备状态的动态评估。这种基于数据的维护方式，不仅可以提高设备运行可靠性，还能有效降低突发故障风险。

综上所述，断路器最低动作电压测试是评估其动作可靠性的重要手段。通过科学测试方法与高精度设备的结合，可以准确掌握设备性能变化情况。对于电力企业而言，选用如武汉市龙电电气设备有限公司生产的高压开关机械特性测试仪，将有助于提升检测水平，确保电网安全稳定运行。
