变压器直流电阻测试仪四线制与两线制有什么区别？原理与精度全面解析

在变压器出厂试验、交接试验及预防性检修中，直流电阻测试是一项非常重要的检测项目。通过测量绕组直流电阻，可以判断绕组是否存在匝间短路、接触不良、分接开关异常等问题。而在实际测试过程中，很多用户会发现，变压器直流电阻测试仪存在“四线制”和“两线制”两种测量方式。那么，这两种方式究竟有什么区别？为什么大多数专业测试设备都采用四线制？本文将从原理与应用角度进行详细解析。

从基本测量原理来看，两线制测量方式是最传统的电阻测试方法。测试仪通过同一对导线向被测绕组输出电流，同时测量电压降，再根据欧姆定律计算电阻值。这种方式结构简单、接线方便，因此在普通电阻测量中应用较广。然而，在低电阻测量场景下，两线制存在一个明显问题：测试线本身的电阻以及接触电阻会同时被计入测量结果，从而产生附加误差。

对于变压器绕组而言，其直流电阻通常非常小，尤其是大容量变压器低压绕组，电阻值可能只有几毫欧甚至更低。在这种情况下，测试线电阻和接触电阻的影响就会变得十分明显。例如，夹具接触不良、导线过长或接头氧化，都可能导致测量结果偏大。因此，两线制更适合对精度要求不高的普通测量场景，而不适用于高精度变压器试验。

相比之下，四线制测量方式则能够有效消除引线电阻带来的误差，因此也被称为“开尔文测量法”。其核心原理是将电流回路与电压采样回路分离：两根线负责输出测试电流，另外两根线专门用于采集被测绕组两端的真实电压。由于电压采样回路中的电流极小，因此导线电阻产生的压降几乎可以忽略，从而保证测量结果更加准确。

从实际效果来看，四线制测量在低电阻检测中优势非常明显。它不仅能够提高测量精度，还能增强测试稳定性，减少接触不良带来的波动问题。特别是在大型电力变压器、互感器及高压设备测试中，四线制已经成为行业主流方案。

此外，在变压器测试中，绕组具有较大的电感特性，测量时需要较长时间建立稳定电流。如果接触不良或线路阻抗过大，还可能导致数据不稳定甚至测试失败。四线制由于采用独立采样方式，可以更准确反映真实绕组电阻，因此更适合现场复杂工况。

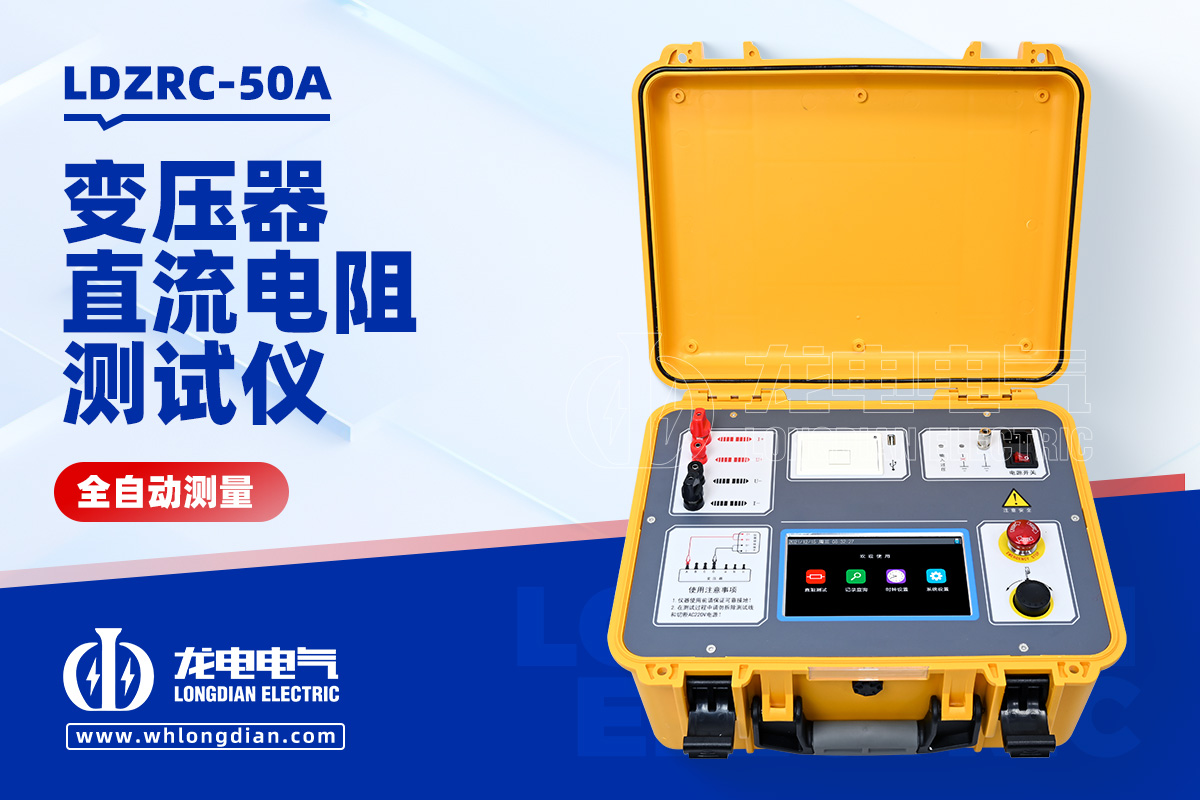

目前，大多数专业设备均采用四线制高精度测量技术。武汉市龙电电气设备有限公司变压器直流电阻测试仪，采用四线制测量原理，结合高速数据采集与自动稳流控制技术，可快速完成大容量变压器绕组电阻测试。设备具备测试精度高、重复性好、抗干扰能力强等特点，广泛应用于电力系统、变压器制造厂及检修单位。

值得注意的是，即使采用四线制测量，规范接线依然非常重要。测试前应确保夹具接触牢固，避免氧化层和油污影响导电性能。同时，测试结束后还需进行放电处理，防止变压器绕组储能对设备和人员造成影响。

综上所述，两线制与四线制最大的区别在于是否能够消除测试线及接触电阻带来的误差。对于高精度、低电阻的变压器绕组测试而言，四线制具有明显优势，也是当前行业应用的主流方式。合理选择测试方法与设备，对于提高检测准确性和保障设备安全运行具有重要意义。
