电能质量分析仪测量范围怎么选？避免数据失真与误判的关键技巧

随着工业自动化和电力电子设备的大量应用，电压波动、谐波污染、三相不平衡等电能质量问题越来越受到关注。为了准确掌握电网运行状态，电能质量分析仪已经成为变电站、工厂配电系统以及新能源项目中的重要检测设备。然而，在实际使用过程中，很多用户容易忽略一个关键问题——测量范围选择。如果量程设置不合理，不仅会影响数据准确性，还可能导致误判甚至损坏设备。因此，正确理解电能质量分析仪的测量范围选择原则十分重要。

从原理上来看，电能质量分析仪需要对电压、电流等信号进行采样和计算，而测量范围实际上决定了设备输入通道能够承受和识别的最大信号值。不同量程对应不同的分辨率和采样精度，如果量程设置过大，小信号会因为分辨率不足而导致测量误差增加；而量程过小，则可能因输入信号超限出现波形削顶、数据失真甚至保护停机。因此，合理选择测量范围，是保证测试准确性的基础。

在电压测量方面，应根据被测系统的额定电压等级进行设置。例如，在380V低压配电系统中，通常选择适合400V或600V范围的电压档位；而在10kV及以上高压系统中，则需要通过电压互感器（PT）进行比例换算后再接入分析仪。如果量程选择明显高于实际电压，虽然能够正常测量，但低压波动和瞬态变化的分辨能力会下降，从而影响分析结果。

电流测量范围的选择同样非常关键。电能质量分析仪通常配备不同规格的电流钳或罗氏线圈，用于适配不同负载电流。例如，小型配电柜可能仅有几十安培电流，而大型工业负荷则可能达到数千安培。如果选用量程过大的电流钳，小电流时信号精度会下降；而量程过小，则容易发生饱和，导致谐波分析结果失真。因此，在现场测试前，应先估算负载电流范围，再选择最匹配的传感器规格。

此外，在谐波测量场景中，量程选择还会直接影响高次谐波的检测效果。因为谐波幅值通常远小于基波电流，如果量程设置过高，低幅值谐波信号可能被噪声淹没，造成分析误差。因此，对于变频器、UPS、电弧炉等谐波源设备，建议尽量选择合适量程，以提高小信号检测能力。

在实际工程中，很多用户为了“保险”，习惯选择最大量程进行测试，但这种方式往往会降低整体测量精度。现代智能型电能质量分析仪已经具备自动量程切换功能，可以根据输入信号自动调整最佳测量范围，从而兼顾安全性与精度。

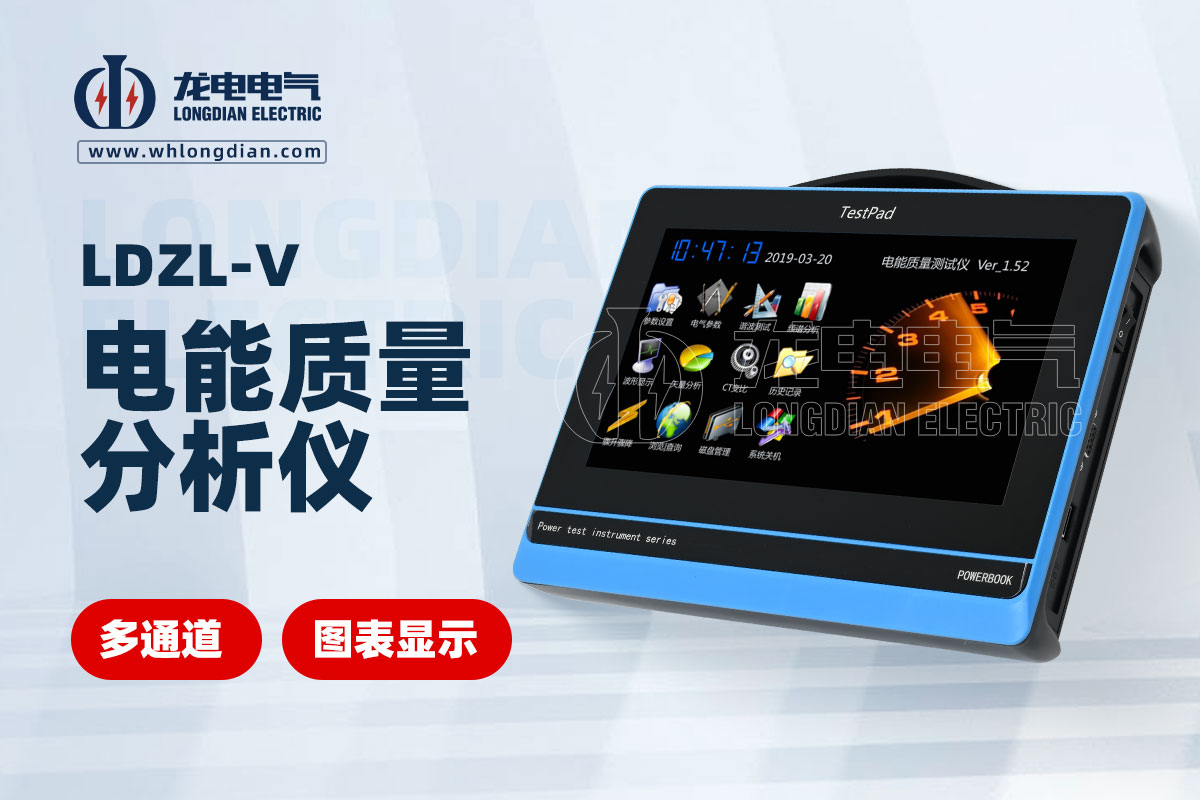

武汉市龙电电气设备有限公司生产电能质量分析仪，具备宽范围测量与智能量程管理功能，可自动识别电压、电流变化情况，并进行动态调整。设备支持谐波分析、电压波动记录、三相不平衡测试等多项功能，广泛应用于工业配电、电网运维及新能源检测领域。其高精度采样与抗干扰设计，能够有效提升复杂工况下的数据可靠性。

除了量程本身，正确的接线方式和互感器参数设置也非常重要。如果PT、CT变比输入错误，即使量程选择正确，也会导致最终数据偏差。因此，在测试前应认真核对设备参数与现场实际配置，确保分析结果真实有效。

综上所述，电能质量分析仪测量范围的合理选择，直接关系到测试数据的准确性与可靠性。根据实际系统电压、电流等级选择合适量程，并结合智能化设备功能，可以有效避免测量误差，提高电能质量分析效率，为电力系统安全稳定运行提供可靠依据。
