变压器短路阻抗怎么测？空负载测试仪的测量原理与方法详解

在变压器出厂试验、交接试验以及运行维护过程中，短路阻抗是一个非常重要的技术参数。它不仅关系到变压器的电压调节能力，还会影响短路电流大小、并联运行稳定性以及设备运行安全。因此，准确测量变压器短路阻抗，对于判断变压器绕组状态和运行性能具有重要意义。

目前，变压器空负载测试仪已经广泛应用于变压器空载损耗、负载损耗以及阻抗参数检测工作中。那么，变压器空负载测试仪究竟是如何测量短路阻抗的？其工作原理又是什么？

所谓短路阻抗，是指当变压器一侧绕组短接，另一侧施加额定频率交流电压，使绕组电流达到额定值时，所需施加电压与额定电压的百分比。简单来说，它反映了变压器内部绕组电阻和漏磁抗综合特性。

在短路阻抗测试过程中，通常会将变压器低压侧短接，然后在高压侧施加较低交流电压。由于低压侧已经短路，因此变压器铁芯中的磁通很小，此时空载损耗可以忽略不计，测试重点主要集中在绕组铜损和漏抗参数上。

变压器空负载测试仪在测试时，会实时采集施加电压、电流以及功率等参数，并自动计算短路阻抗值。其基本计算关系可表示为：

Z_k%=(U_k/U_n)×100%

其中，U_k为短路试验电压，U_n 为额定电压，最终得到的百分比即为短路阻抗值。

在实际检测中，短路阻抗的变化往往能够反映变压器内部是否存在绕组变形、匝间短路或机械位移等问题。例如，当变压器经历短路冲击后，如果绕组发生变形，其漏磁通分布会发生变化，导致短路阻抗数值偏离出厂数据。因此，短路阻抗测试也是判断变压器抗短路能力的重要手段。

现代智能变压器空负载测试仪通常采用高精度数字采样技术，能够自动完成电压、电流、功率及阻抗参数计算，大大提高测试效率和准确度。相比传统仪表测量方式，智能设备不仅减少人工计算误差，还能够自动生成测试报告，方便数据存档与分析。

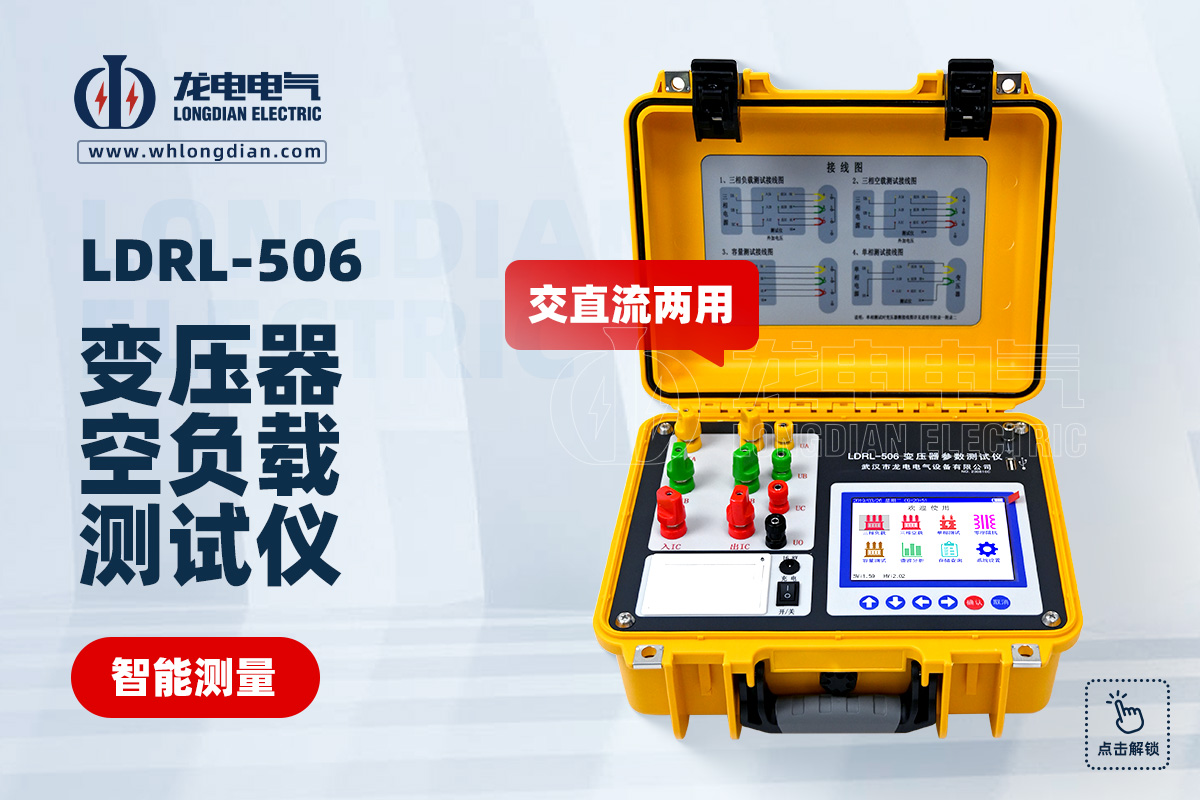

武汉市龙电电气设备有限公司生产的变压器空负载测试仪，采用高速数字处理技术和高精度测量模块，可实现空载损耗、负载损耗、短路阻抗、容量等参数一体化测试。设备具备自动换算、波形分析、数据存储及打印功能，广泛应用于变压器制造企业、电力检修单位及变电站现场试验。

在现场测试过程中，接线方式和测试环境也会影响短路阻抗测量结果。例如，测试导线接触不良、电源波动较大或现场电磁干扰严重，都可能导致数据偏差。因此，测试时需要确保接线牢固，并尽量选择稳定电源环境。

此外，不同容量和不同电压等级变压器，其短路阻抗标准也存在差异。一般来说，大容量变压器短路阻抗相对较高，而小容量变压器阻抗较低。检测人员通常会将测试结果与出厂试验数据进行对比，从而判断变压器内部状态是否正常。

随着电力设备状态检修的发展，短路阻抗测试已经成为变压器预防性试验的重要项目之一。通过定期检测，可以及时发现绕组潜在故障，避免设备带病运行，提高电力系统运行安全性。

总体来看，变压器空负载测试仪测量短路阻抗，本质上是通过低压短路试验获取绕组阻抗参数，并结合智能算法完成自动计算。随着测试技术不断升级，现代智能化测试设备正在为变压器检测提供更加高效、精准和可靠的解决方案。
