电缆故障测试中的高压冲击容量怎么选？选小了可能根本打不出故障点

在电缆故障检测过程中，高压冲击设备是故障定位的重要组成部分。尤其是在高阻故障、闪络故障以及复杂地下电缆故障检测中，高压冲击能够有效击穿故障点，使故障位置产生放电声波和电磁信号，从而配合电缆故障测试仪实现精准定位。因此，如何选择合适的高压冲击容量，直接关系到故障测试效果。

很多用户在选购电缆故障测试设备时，往往只关注输出电压，而忽略了“冲击容量”这一关键参数。实际上，高压冲击容量不仅影响故障击穿能力，还决定了现场定位成功率。如果容量过小，可能无法形成有效放电；如果容量过大，又可能对电缆绝缘造成二次损伤。

所谓高压冲击容量，通常是指冲击储能电容在一定电压下释放的能量，其单位一般为焦耳（J）。冲击能量计算公式为：

E=½CU²

其中，E 为冲击能量，C 为储能电容，U 为输出电压。由此可以看出，输出电压越高、储能电容越大，冲击容量也越大。

在实际应用中，高压冲击容量的选择首先要考虑电缆类型。低压配电电缆通常绝缘较薄，对冲击能量需求相对较低；而10kV、35kV甚至更高电压等级电缆，由于绝缘层厚、故障点击穿难度大，则需要更高冲击容量。

其次，电缆长度也是重要因素。长距离电缆本身具有较大分布电容，会对冲击波形成吸收作用。如果冲击容量不足，故障点可能无法有效放电。因此，长距离电缆故障检测通常需要更高能量输出。

故障类型对冲击容量影响也非常明显。例如低阻短路故障较容易定位，对冲击能量要求不高；但对于高阻泄漏故障、间歇性闪络故障以及受潮故障，则需要较强冲击能力才能击穿故障点并形成明显放电声。因此，复杂故障现场往往需要较大冲击容量设备。

此外，地下环境同样会影响选型。在城市电缆沟、管道电缆以及直埋电缆中，由于土壤和环境对声波传播存在衰减作用，如果冲击能量不足，路径仪和定点仪就难以准确接收到放电信号。

目前，电缆故障测试设备市场中常见高压冲击容量包括512J、1024J、2048J甚至更高规格。一般来说，中低压配电电缆故障检测多采用512J至1024J配置，而高压长距离电缆则更适合采用2048J以上容量设备。

不过，需要特别注意的是，并不是冲击容量越大越好。如果对低压短距离电缆使用过高能量冲击，可能导致故障点扩大，甚至对正常绝缘部分造成损伤。因此，专业设备通常具备多档能量调节功能，能够根据现场情况灵活控制冲击强度。

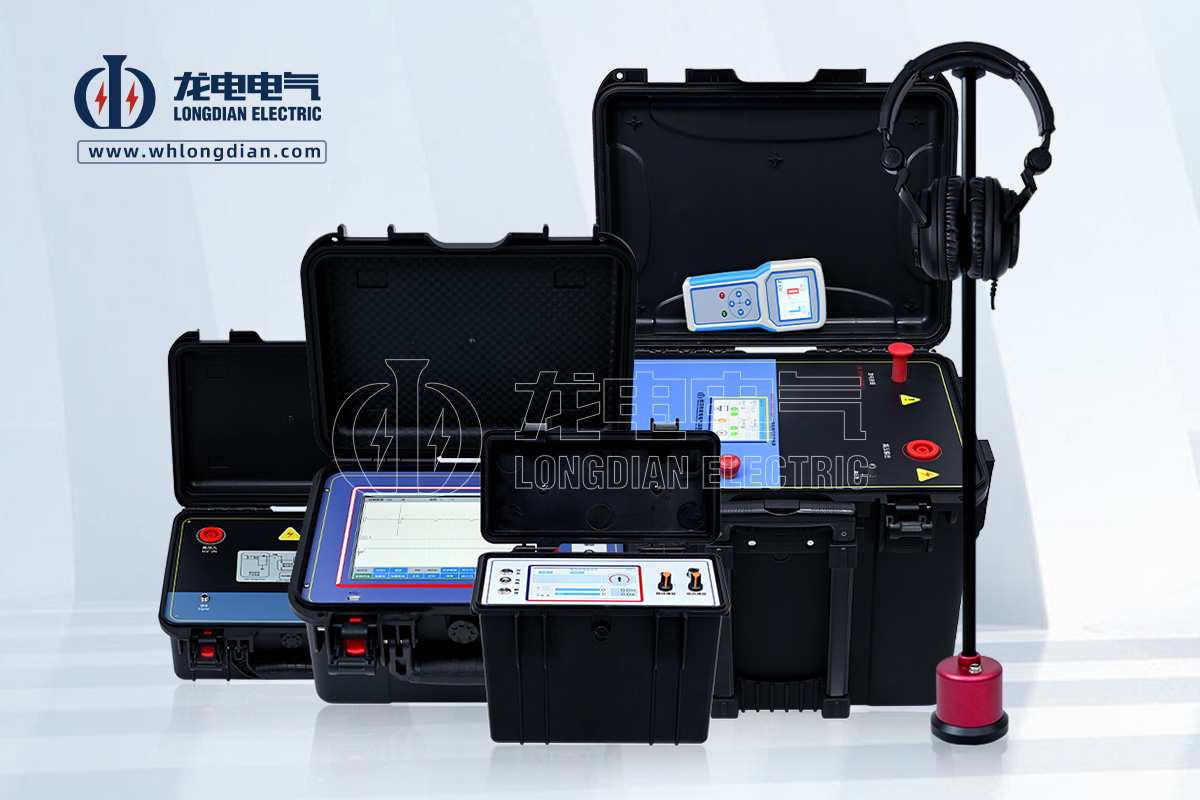

武汉市龙电电气设备有限公司生产的电缆故障测试仪及高压冲击设备，具备多档冲击能量调节、高压保护、智能放电控制以及波形分析功能，可满足低压、高压及长距离电缆故障检测需求，广泛应用于电力、铁路、工矿企业及城市配网系统。

现代智能电缆故障测试系统还能够结合冲击闪络法、低压脉冲法以及二次脉冲法进行综合分析，提高复杂故障定位效率。尤其是在高阻故障检测中，合理选择冲击容量，可以显著提升波形识别效果和故障点定位精度。

随着城市地下电网规模不断扩大，电缆故障检测要求也越来越高。未来，高压冲击设备将朝着智能化、便携化和精准控制方向发展，以适应更加复杂的现场应用需求。

总体来看，高压冲击容量的选择需要综合考虑电缆电压等级、长度、故障类型以及现场环境等因素。合理选择冲击容量，不仅能够提高故障定位效率，还能有效保护电缆绝缘，避免不必要的设备损伤。
