差动保护测试合格标准详解：启动值、速断值与比率制动系数如何判定？

差动保护作为变压器、发电机、母线等重要电力设备的主保护，其动作性能直接关系到电网安全稳定运行。在设备投运前、定期检修以及保护装置升级后，都需要利用继电保护测试仪对差动保护的各项参数进行校验。其中，差动保护启动值、差动速断值以及比率制动系数是最关键的检测项目，也是判断保护装置是否合格的重要依据。

差动保护的基本原理是比较被保护设备两侧电流的大小和相位。当设备内部发生故障时，流入和流出保护区的电流不再平衡，从而产生差流，保护装置检测到差流超过设定值后发出跳闸命令。因此，启动值测试的目的就是验证保护装置是否能够在规定的差流条件下准确动作。

在启动值测试过程中，继电保护测试仪向保护装置注入平衡电流和差动电流，通过逐步增加差流观察保护动作情况。一般情况下，实测动作值与保护定值之间的误差应符合相关技术规范要求。多数微机保护装置规定动作误差应控制在±5%以内，部分高精度保护装置要求达到±3%以内。如果实测启动值超出允许范围，则可能存在装置采样异常、CT变比配置错误或保护参数设置不当等问题。

差动速断保护主要用于快速切除严重内部故障，其动作时间通常远短于常规差动保护。测试时，继电保护测试仪直接输出大幅值差流，模拟严重短路故障状态，验证保护是否能够在设定速断值处可靠动作。速断值测试结果一般要求动作值与整定值误差不超过±5%，动作时间应满足保护技术规范要求。如果动作值偏差过大或动作时间延长，则需要检查保护逻辑、采样回路以及装置硬件状态。

比率制动系数测试则是差动保护校验中技术含量较高的项目之一。由于变压器励磁涌流、区外故障穿越电流以及CT误差等因素会产生较大的不平衡电流，如果保护装置缺乏有效制动措施，容易发生误动作。比率制动功能通过引入制动电流与差动电流之间的关系曲线，实现内部故障可靠动作、外部故障稳定不动作的目的。

在测试过程中，继电保护测试仪通过模拟不同工况下的制动电流和差动电流，绘制保护动作边界曲线，并计算实际比率制动系数。通常要求实测制动特性曲线与厂家提供的理论曲线基本一致，动作边界偏差控制在规定范围内。对于多数微机型差动保护装置，比率制动系数测试误差一般应控制在±5%以内，且曲线应保持连续平滑，无明显突变或异常拐点。

除了关注动作值是否合格外，还应结合动作时间、返回值、动作一致性以及多次重复测试结果进行综合判断。优秀的差动保护装置不仅需要满足单次测试要求，还应保证多次试验结果重复性良好，从而确保长期运行可靠性。

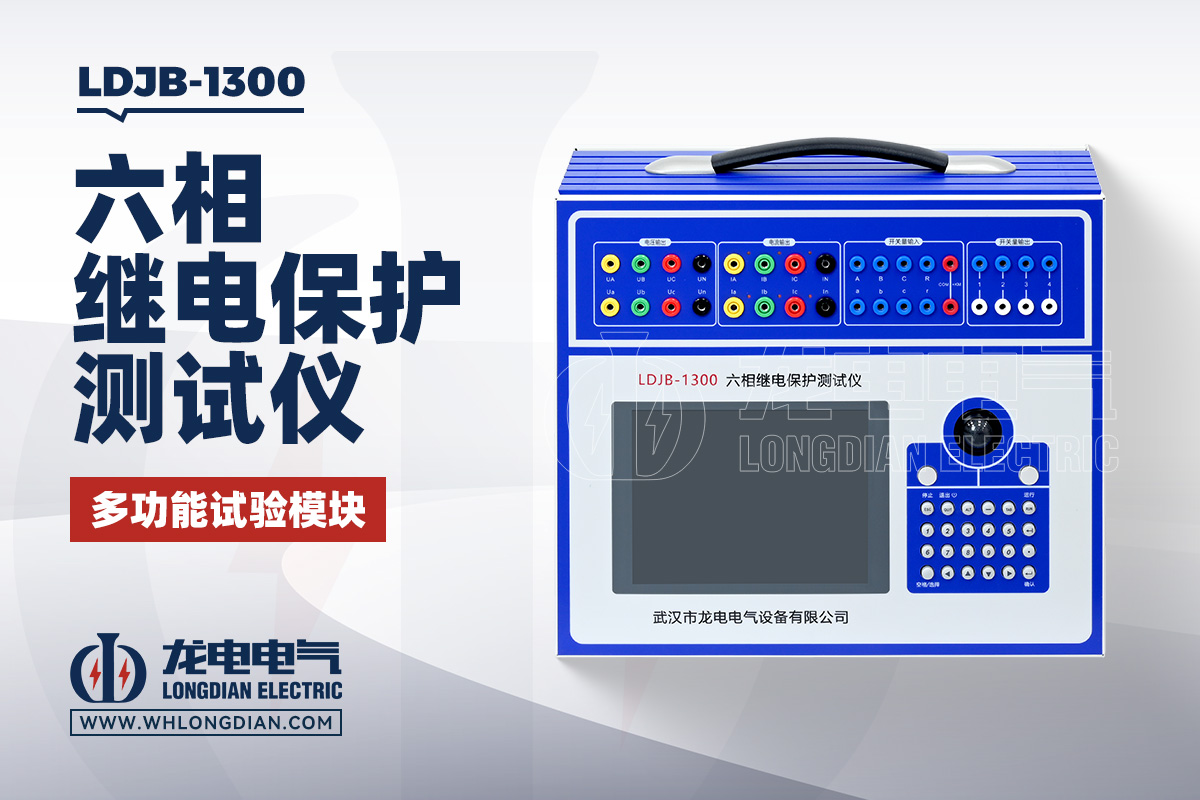

在实际电力检修工作中，高性能继电保护测试仪是保证测试精度的重要基础。测试设备需要具备高精度电流输出、高同步性相位控制以及复杂故障模拟能力，才能准确完成差动保护各项参数校验。武汉市龙电电气设备有限公司专注研发生产继电保护测试仪，产品采用高精度DSP数字控制技术和高速信号处理平台，可实现差动保护启动值、速断值、比率制动系数、谐波制动特性以及整组试验等多项功能测试，广泛应用于电网公司、电力试验院、电厂及设备制造企业。

随着智能变电站和数字化继电保护技术的发展，差动保护对测试设备精度提出了更高要求。通过规范开展启动值、速断值和比率制动系数测试，不仅能够及时发现保护装置潜在缺陷，还能有效提升电力系统运行安全水平。选择性能可靠的继电保护测试仪，将为继电保护校验工作提供坚实保障。
