距离保护动作阻抗与整定阻抗偏差有多大才算合格？继电保护测试仪检测要点解析

距离保护是输电线路继电保护系统中的核心保护方式之一，其主要依据故障点至保护安装处之间的阻抗大小判断故障位置，并按照预先设定的保护范围实现快速切除故障。为了确保保护装置动作准确可靠，在投运前、定期检修及技术改造后，必须利用继电保护测试仪对距离保护动作特性进行全面校验。其中，动作阻抗与整定阻抗之间的误差分析是距离保护试验的重要内容，也是判断保护性能是否合格的重要依据。

距离保护的基本原理是通过测量故障状态下的电压和电流，并计算故障阻抗值。当测得的阻抗进入保护装置设定的动作区域时，保护装置发出跳闸命令。因此，保护整定值的准确性直接决定线路故障时的保护范围和动作可靠性。如果动作阻抗与整定阻抗偏差过大，可能导致保护拒动、误动或者保护范围失准，影响电网安全运行。

在实际试验过程中，继电保护测试仪通过输出精确控制的电压、电流量，模拟不同故障距离和故障类型，并逐步调整阻抗值，寻找保护装置的实际动作边界。当保护动作时所对应的阻抗值即为动作阻抗，通过与保护整定值进行比较，可以计算动作误差。

一般情况下，动作阻抗误差可按照以下公式计算：

误差（%）=（动作阻抗－整定阻抗）÷整定阻抗×100%

根据电力行业相关规程以及继电保护装置技术条件要求，多数微机距离保护装置的动作阻抗误差应控制在±5%以内。对于部分高精度数字式保护装置，其误差要求甚至可达到±3%以内。当测试结果超出允许范围时，应进一步分析产生误差的具体原因。

影响动作阻抗误差的因素较多。首先是保护装置自身测量精度问题，包括A/D采样精度、滤波算法、计算模型等因素。其次是电压互感器（PT）和电流互感器（CT）的变比误差、相位误差以及二次回路接线误差，也会直接影响阻抗计算结果。此外，继电保护测试仪输出精度不足、测试线接触不良、试验接线方式错误以及保护参数设置不准确等问题，同样可能造成测试结果偏差。

在距离保护校验过程中，除了测试动作阻抗外，还应同步验证动作时间特性、方向元件特性以及各段保护范围。尤其对于Ⅰ段、Ⅱ段和Ⅲ段距离保护，需要分别校验其整定边界是否符合设计要求。通过完整的保护特性测试，可以全面评估保护装置在各种故障工况下的动作性能。

随着智能变电站和数字化保护技术的发展，现代继电保护测试仪已经能够自动完成阻抗轨迹扫描、阻抗平面绘制以及动作边界分析，大幅提高测试效率和准确性。高性能测试设备不仅能够模拟单相接地、两相短路、三相短路等故障类型，还可以自动生成测试报告，为保护验收和故障分析提供可靠依据。

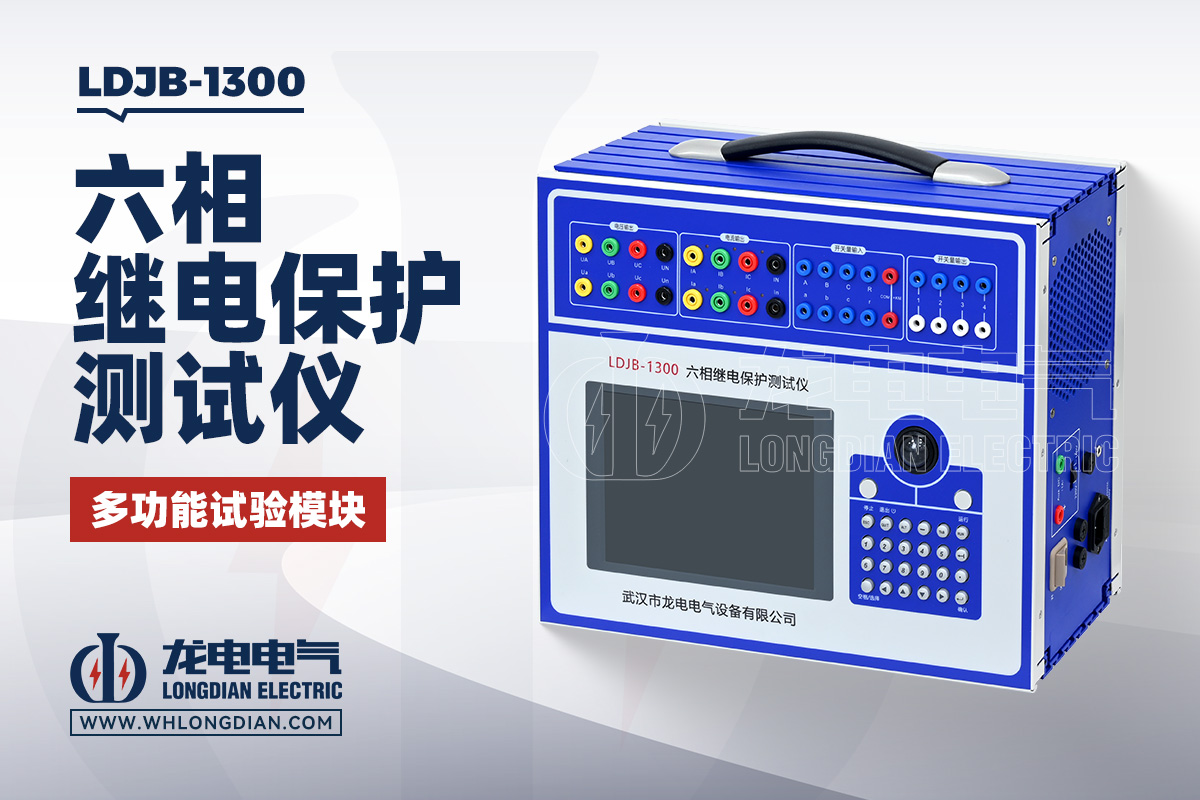

武汉市龙电电气设备有限公司专注研发生产继电保护测试仪，多年来持续服务于国家电网、南方电网、电力试验机构及设备制造企业。公司生产的继电保护测试仪采用高精度数字信号处理技术，具备阻抗特性测试、距离保护校验、差动保护试验、线路保护测试以及整组传动试验等多项功能，输出精度高、稳定性强、自动化程度高，能够满足各类继电保护现场试验需求。

对于电力检修人员而言，准确掌握距离保护动作阻抗与整定阻抗误差分析方法，不仅能够及时发现保护装置潜在缺陷，还能有效保障线路故障时保护正确动作。选择高精度继电保护测试仪，并严格按照规程开展测试工作，是确保继电保护系统安全可靠运行的重要保障。
