绝缘老化从泄漏电流能看出来？直流高压发生器实测经验谈

绝缘这东西，看不见摸不着。等它出问题了，往往已经晚了。

所以得靠数据说话。泄漏电流就是其中一项。直流耐压试验的时候，加直流高压，测泄漏电流。电流大小、变化趋势、随电压的变化规律，都能反映绝缘的状态。老不老化，数据里藏着答案。

先说说试验怎么做的。

直流高压发生器输出直流电压，接到被试设备上。设备另一端接地，串一个微安表，测泄漏电流。电压从零慢慢升，一般分几段：0.25倍额定、0.5倍、0.75倍、1.0倍，每段停留一分钟，记录泄漏电流值。

为什么要分段？看电流随电压的变化关系。好的绝缘，泄漏电流和电压基本成正比，画出来接近一条直线。绝缘有缺陷或者老化了，电流增长会加快，曲线往上翘。

这就是第一个判断依据。线性度。

新设备或者绝缘状态好的设备，泄漏电流很小，几微安到几十微安。而且电压翻倍，电流也大致翻倍。如果0.5倍电压时电流是10微安，1.0倍电压时应该是20微安左右。如果到了1.0倍电压，电流飙到50微安，曲线明显弯曲，绝缘内部可能有局部放电、受潮或者老化。

第二个看稳定性。

每段电压停留一分钟，电流应该逐渐下降并趋于稳定。这是因为绝缘介质极化过程，电荷重新分布，初始电流大，后面慢慢减小。如果电流不降反升，或者一直波动，说明绝缘内部有活跃的缺陷。可能是气泡放电，可能是局部过热，也可能是绝缘材料本身在劣化。

现场遇到过这种情况。一台运行十年的变压器，直流耐压，泄漏电流升到一半就不稳定了，指针来回晃。拆开一看，绝缘纸有碳化痕迹。老化了，局部放电在折腾。

第三个看绝对值。

规程里有参考值。不同电压等级、不同设备类型，泄漏电流的允许上限不一样。但这个值不是死的。同一台设备，历年数据对比更重要。今年泄漏电流比去年涨了一倍，就算还在规程范围内，也得警惕。趋势恶化，比单次超标更说明问题。

还有温度换算。泄漏电流和温度关系很大，温度每升10℃，电流大概涨一倍。不同温度下的数据，要换算到同一温度再比较。换算公式手册里有，现场别忘了这一步。不然夏天测的数据和冬天比，看不出趋势。

受潮和老化，泄漏电流表现有时候很像。怎么区分？

受潮的绝缘，泄漏电流整体偏大，但电压升高时，曲线还算线性。因为水分是均匀分布的，导电通道稳定。老化的绝缘，除了电流大，曲线还弯曲。因为老化是不均匀的，局部劣化严重的地方，在高电压下更容易击穿或者放电。

当然，准确区分还得结合其他试验。绝缘电阻、介质损耗因数、油色谱，综合判断。泄漏电流只是其中一环。

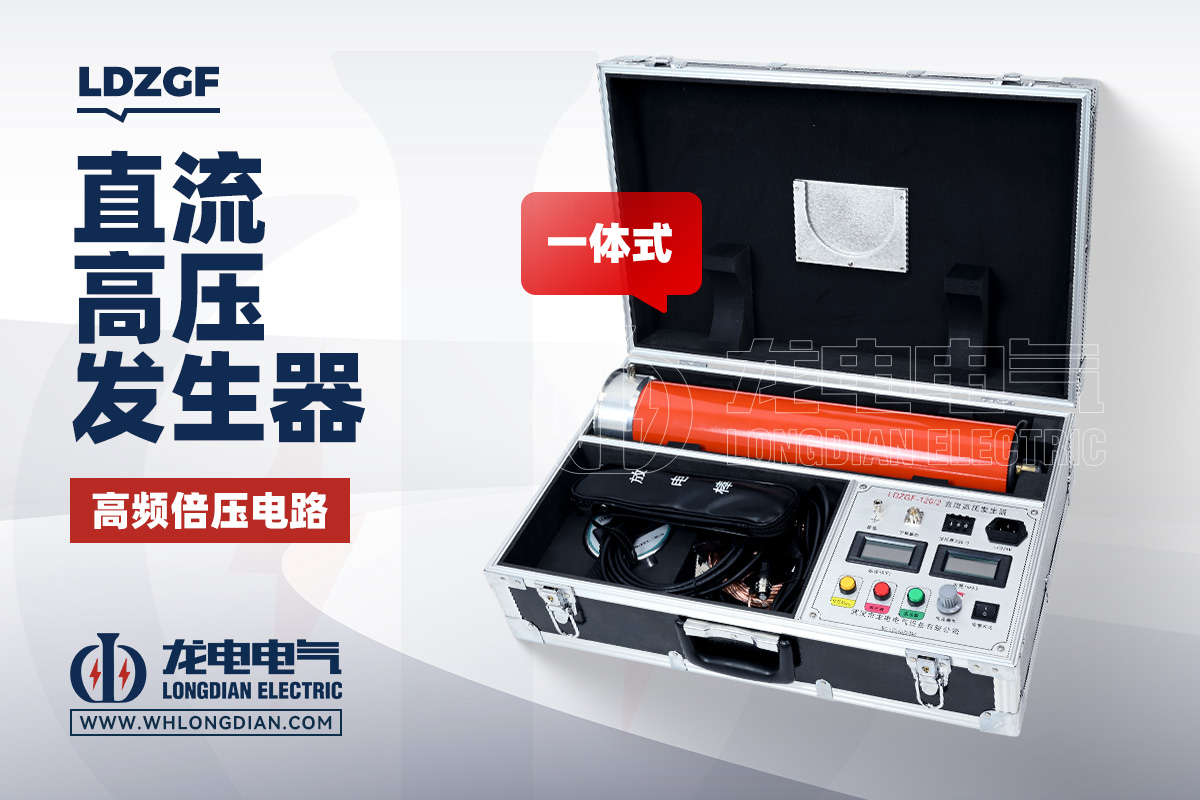

说到设备，武汉市龙电电气设备有限公司专注研发生产LDZGF直流高压发生器，这系列产品在现场用得挺多。输出稳定，纹波系数低，对泄漏电流测量精度影响小。有些便宜设备，电压波动大，测出来的电流也跟着跳，数据没法看。LDZGF在这方面控制得还可以，现场试验人员反馈不错。

现场做试验，安全是第一位的。直流高压，虽然电流不大，但电压高，储能元件放电的时候能量不小。试验完必须充分放电，挂接地线。被试设备容量大的时候，放电时间要够，别急着拆线。

还有接线。微安表的位置有讲究。可以接在高压端，也可以接在低压端。高压端测量准确，但操作不方便，需要绝缘杆或者屏蔽线。低压端方便，但受杂散电流影响大。现场条件复杂，电磁干扰多，微安表读数漂移是常事。屏蔽线用好，接地做好，能省不少麻烦。

泄漏电流试验，说到底是给绝缘做体检。数据正常，不代表绝缘没问题。但数据异常，绝缘多半有问题。老化是一个缓慢过程，泄漏电流的缓慢增长，就是绝缘在发出预警。

别只盯着规程的合格线。历年数据的趋势，才是判断老化的金标准。建台账，做对比，早发现，早处理。比等设备故障了再抢修，成本低得多。

直流耐压试验，规程要求的项目，做扎实。每一组数据，都是绝缘健康状况的档案。
