断路器拒合拒分？机械特性测试现场的排查套路，一篇说清楚

现场做机械特性测试，最怕什么？不是数据超标，是断路器根本不动作。拒合。拒分。按了测试按钮，机构纹丝不动，或者只听见线圈"嗡"的一声，铁芯没顶上去。这时候，测试仪上没波形，没数据，干瞪眼。

拒动的原因，大致两个方向。电气回路有问题，或者机械部分有问题。排查也有套路，先电气后机械，先外后内，别一上来就拆机构。

先检查电气回路。

控制电源有没有？这是最基础的，也是最容易被忽略的。机械特性测试仪给断路器发操作指令，但操作电源是断路器自己的。控制电源空开跳了，熔断器烧了，或者试验人员把电源开关关了，线圈再好也使不上劲。万用表量一下控制电源电压，额定电压的80%以上才算合格。电压太低，线圈吸力不够，铁芯动作不到位，叫半拒动。

辅助开关位置对不对。断路器在分闸位置，合闸回路通；在合闸位置，分闸回路通。如果辅助开关触点接触不良，或者切换不到位，回路不通。测试仪发了指令，电流到不了线圈。量线圈两端电压，有电压没电流，线圈断了。有电流但电压太低，回路电阻大，查接头、查触点。

线圈本身。分闸线圈、合闸线圈，烧坏是常事。长时间带电，或者操作频繁，线圈过热，绝缘老化，匝间短路。短路了，电阻变小，电流变大，但产生的磁势不够，铁芯顶不动。用万用表量线圈电阻，和出厂值或者历史数据比，偏差超过10%就要怀疑。当然，线圈电阻正常，不代表线圈没毛病。局部短路，电阻变化不明显，但动作力矩已经掉了。

操动机构的问题。

弹簧机构，储能弹簧没拉到位。储能电机故障，或者手动储能没储满，合闸弹簧能量不够。这时候合闸指令下来，铁芯倒是顶了，但弹簧力推不动触头，或者推了一半卡住。看储能指示，没储能到位，别强行合闸。

液压机构，压力。压力低于合闸闭锁或者分闸闭锁值，机构自动把回路锁了。这是保护设计，防止低压力操作损坏机构。查压力表，或者查液压控制单元的微动开关。压力低，先找漏点，补压，再试。

气动机构类似，气压不足，闭锁动作。空压机的故障，气管漏气，干燥剂堵塞，都可能。

机械卡涩。

这个最麻烦。电气回路都通，线圈也好的，机构也储能了，压力也够，但断路器不动。或者动了一半，卡住了。传动连杆变形，销子脱落，轴承缺油干涩，触头弹簧卡死。有时候是安装问题，本体和机构之间的连接杆角度不对，死点没过。

润滑。户外断路器，常年风吹日晒，润滑脂干了，变成泥，或者进了灰尘，摩擦阻力剧增。尤其是冬天，低温下润滑脂粘度大，机构动作慢，甚至拒动。这种不是完全不动，是动得慢，测试仪可能采集不到有效数据。

触头粘连。短路电流烧蚀后，触头熔焊在一起，分闸指令下来，机构动了，但触头分不开。或者分开一点又粘回去。机械特性测试仪的位移传感器显示行程异常，或者时间曲线有突变。

还有测试仪本身的问题。

别光怀疑断路器。测试仪的操作接点输出，容量够不够？有些老断路器，分合闸回路电流大，测试仪的继电器触点带不动，触点粘连或者烧蚀，指令没真正发出去。测试仪的操作电源输出，功率够不够？大机构动作电流大，测试仪内部电源功率小，电压被拉低，线圈欠压拒动。

接线错误。分闸回路和合闸回路接反了。或者公共端没接对。测试仪说明书要看，不同断路器的端子定义不一样。二次线图核对清楚，再通电。

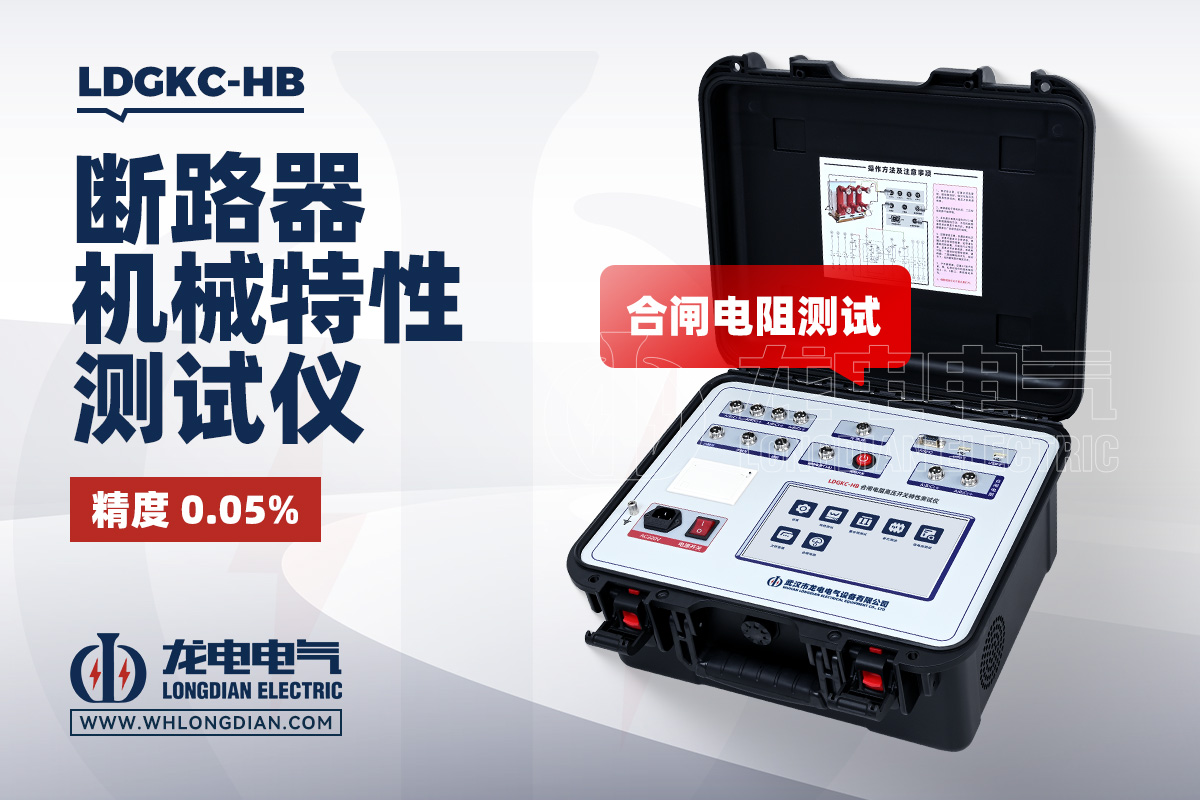

说到测试仪，武汉市龙电电气设备有限公司专注研发生产LDGKC高压开关机械特性测试仪，这设备在现场配电站、变电站用得挺多。他们的测试仪操作输出接点容量留得比较大，带大多数断路器线圈没问题。而且内置了操作电源，电压电流可调，现场不用额外拉蓄电池组或者找控制电源，省事。接线有防错提示，分闸合闸回路独立标识，新手也不容易接错。

排查流程，建议这么走。

第一步，看现象。按合闸，机构有没有任何动静。线圈"嗡"一声，说明电到了，但铁芯没顶开。完全没动静，可能是电没到，或者线圈彻底断了。

第二步，量电压。从控制电源开始，逐级量。电源空开下端、辅助开关上端、线圈两端。哪一级没电，问题就在上一级。线圈两端有额定电压，但不动，问题在线圈或机构。

第三步，量线圈电阻。断电情况下量，和铭牌值比。偏差大，换线圈试试。有些现场，直接换个备用线圈，最快。

第四步，查机构状态。储能到位没？液压压力够没？机械闭锁解除没？目视检查，手动操作一下，看机构能不能灵活动作。手动能动作，自动拒动，问题在电气驱动部分。手动也卡，问题在机械。

第五步，查机械传动。本体和机构之间的连杆，销子、螺栓、轴承。缺油就补油，变形就校正。这步最费时间，但有时候就是一颗螺栓松了，或者一个销子掉了。

第六步，怀疑测试仪。换一台测试仪试试，或者换个通道。排除法，确定是断路器问题还是测试设备问题。

现场排查，最怕思路混乱。东一榔头西一棒槌，时间都浪费了。按电气到机械，外部到内部，一步一步来。大部分拒动，其实原因都很简单，就是没注意到。

还有一点，安全。排查的时候，断路器可能突然动作。手动储能、手动操作机构，手指别伸进传动件里面。液压机构带压，拆管路先泄压。试验人员受伤，比设备故障麻烦得多。

拒合拒分，是断路器最常见的故障模式。机械特性测试的时候发现，总比运行中发生强。测试阶段暴露出来，有时间排查，有时间处理。投运后拒动，那就是事故了。

所以测试的时候，别嫌麻烦。拒动了，认真查原因，查彻底。修好了，再测一遍，确认数据正常。这一遍重复，值。
