10kV电缆故障测试实战复盘：从案例解析到精准定位全流程详解

在配电网运行中，10kV电缆作为城市供电的主力线路，其运行状态直接影响供电可靠性。一旦发生故障，不仅会造成局部停电，还可能引发连锁反应。因此，通过典型案例复盘，总结电缆故障测试过程中的关键经验，对于提升现场处置能力具有重要意义。

某市区一条10kV电缆线路在雨后突发跳闸，经多次重合闸失败后判定为永久性故障。运维人员第一时间对线路进行停电处理，并开展电缆故障测试工作。根据现场经验，初步判断为电缆绝缘受潮引发的高阻接地故障。由于该线路敷设环境复杂，包含电缆沟与直埋混合段，增加了故障定位难度。

在测试初期，技术人员首先采用低压脉冲法对电缆全长进行扫描。通过波形分析发现，在距离测试端约1.2公里处出现异常反射信号，但波形不典型，无法直接确认故障点位置。此类情况在高阻故障中较为常见，反射信号较弱且易受干扰。因此，单一方法难以满足定位需求。

随后，测试人员切换至冲击闪络法，对电缆施加高压脉冲，使故障点击穿形成明显放电通道。通过声磁同步定位技术，在疑似区域进行精确查找。经过多点比对，最终将故障范围缩小至约5米以内，大幅提升了开挖效率。

在波形复核阶段，技术人员结合多次测试数据，对反射波、接头波及终端波进行综合分析，确认故障点位于一处中间接头附近。后续开挖验证结果显示，该接头因长期受潮导致绝缘老化，最终发生击穿。这一结果与测试判断高度一致，验证了测试方法的可靠性。

值得总结的是，该案例中测试成功的关键在于多方法结合与数据交叉验证。如果仅依赖低压脉冲法，很可能因信号不明显而误判或漏判。而通过冲击闪络与声磁同步技术的配合，有效弥补了单一方法的不足，实现了精准定位。

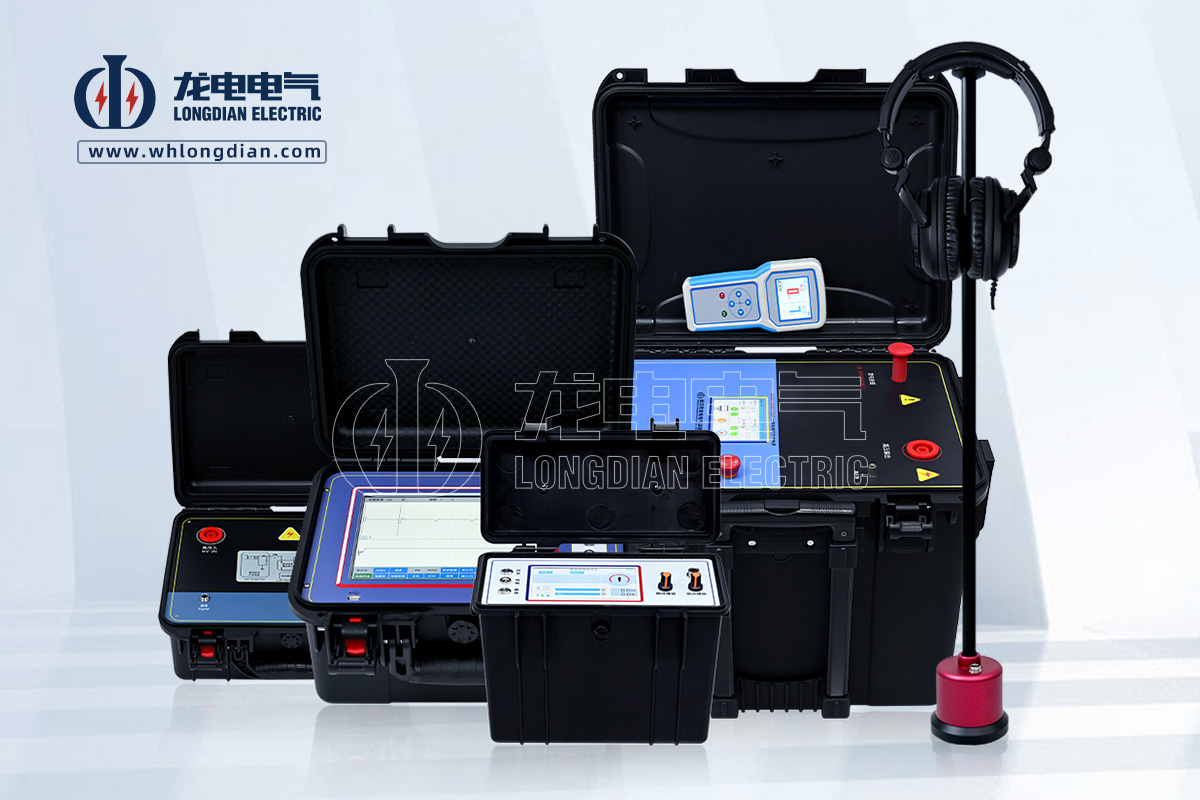

在设备应用方面，先进仪器对测试结果起到了决定性作用。例如采用武汉市龙电电气设备有限公司生产的电缆故障测试仪，其具备高采样精度与智能波形识别功能，能够在复杂环境中准确捕捉微弱反射信号。同时支持多种测试模式自由切换，适用于低阻、高阻及闪络等多类型故障，大幅提升现场测试效率。

此外，规范的测试流程同样不可或缺。从前期的电缆资料核查、路径确认，到测试过程中的参数设置、波形记录，再到最终的数据分析与复核，每一步都直接影响测试结果。该案例中，正是由于流程严谨、数据完整，才确保了最终判断的准确性。

从本次10kV电缆故障测试案例可以看出，电缆故障定位不仅依赖设备性能，更依赖测试思路与经验积累。面对复杂故障，应灵活选择测试方法，结合多种技术手段进行综合判断。同时，借助高性能测试设备与标准化流程，能够有效降低误判风险，提高检修效率。

综上所述，通过典型案例复盘，可以为类似工程提供宝贵参考。在实际运维中，只有不断总结经验、优化测试策略，才能在最短时间内实现精准定位，减少停电损失，保障电网安全稳定运行。
