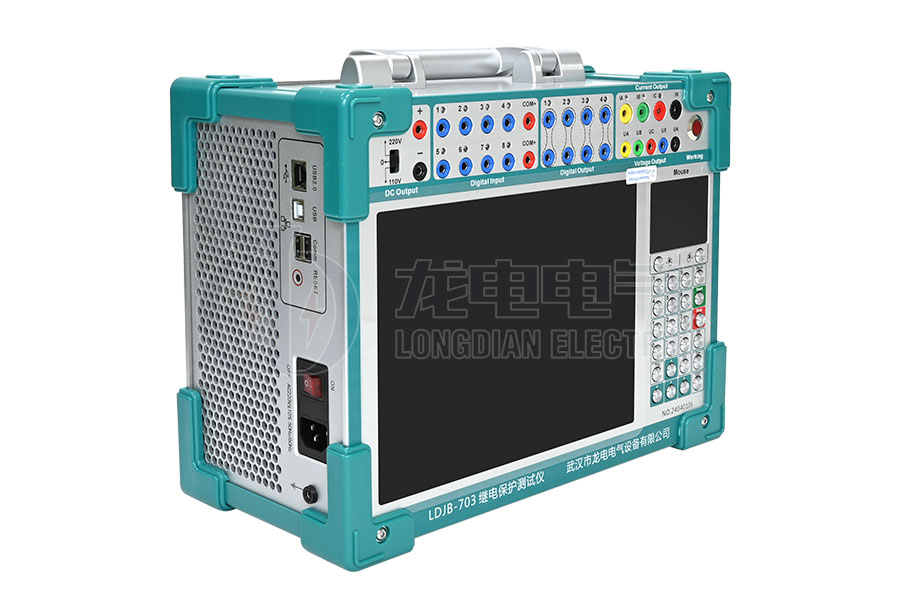

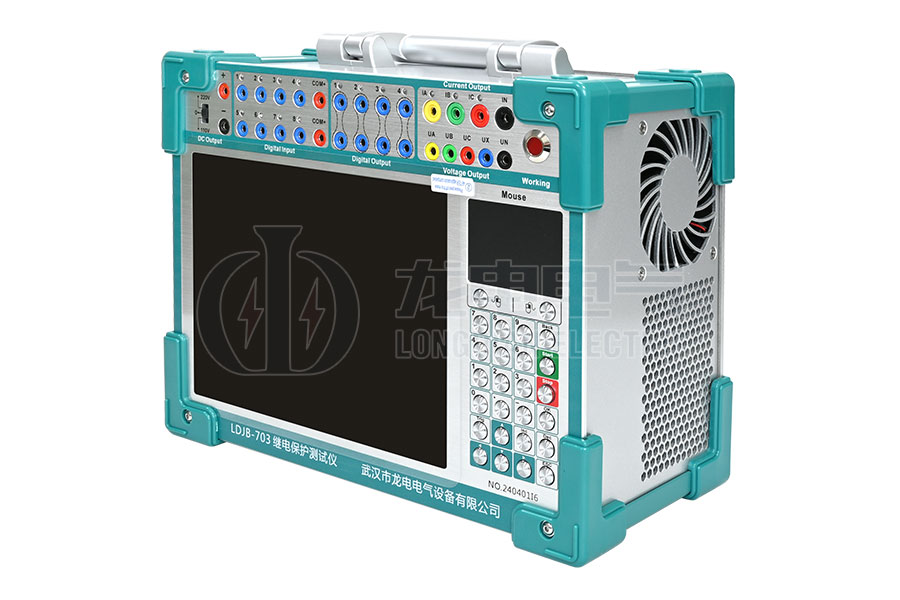

LDJB-703三相继电保护测试仪
LDJB-703三相继电保护测试仪
LDJB-703三相继电保护测试仪
LDJB-703三相继电保护测试仪
LDJB-703三相继电保护测试仪

LDJB-703三相继电保护测试仪

具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

内置高性能工业控制计算机

DSP数字信号处理系统

高精度线性电压,电流功率放大器

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDJB-703三相继电保护测试仪具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

LDJB-703三相继电保护测试仪满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》,满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。

LDJB-703三相继电保护测试仪采用经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪

技术参数

交流电流源
单相电流输出(有效值) 0-30A/相,精度:0.2% ±5mA
三相并联输出(有效值) 0-90A/三相同相位并联输出
相电流长时间允许工作值(有效值) 10A
每相最大输出功率 300VA
三相并联电流最大输出功率 800VA
三并电流最大输出允许工作时间 10s
频率范围 0-1000Hz,精度0.01Hz
谐波次数 2-20次
相位 0-360°,精度0.1°
直流电流源
直流电流输出 0-±20A/相,精度:0.2%  ±5mA
交流电压源
单相电压输出(有效值) 0-125V/相,精度:0.2%  ±5mV
线电压输出(有效值) 0-250V
相电压/线电压输出功率 75VA/100VA
频率范围 0-1000Hz,精度0.001Hz
谐波次数 2-20次
相位 0-360°,精度0.1°
直流电压源
单相电压输出幅值 0-±150V,精度:0.2%  ±5mV
线电压输出幅值 0-±300V
相电压/线电压输出功率 90VA/180VA
开关量端子
开关量输入端子 8对
空接点 1-20mA,24V 装置内部有源输出
电位翻转 无源接点:低阻短接信号;有源接点:0-250V DC
开关量输出端子 4对,空接点,遮断容量:110V/2A,220V/1A
其他
时间范围 1ms-9999s,测量精度:1ms
体积重量 体积 338mm x 168mm x 305mm,约12Kg
电源 AC220V±10%,50Hz,10A
交流电流工作时间
10A≥工作电流工作时间>60分钟
20A≥工作电流≥10A工作时间>70S
30A≥工作电流≥20A工作时间>15S
工作电流≥30A工作时间>5S
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

◆ 本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

◆ 设备内置有超薄型多功能快接按键和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

◆ 主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

◆ 功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

◆ 采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

◆ 可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

◆ 具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

◆ 配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

◆ 具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

产品图集

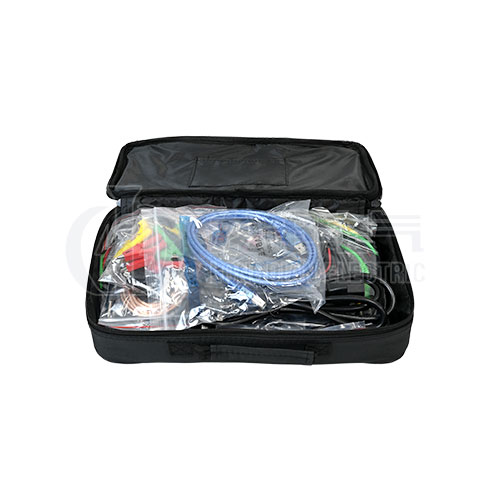

附件箱
附件箱

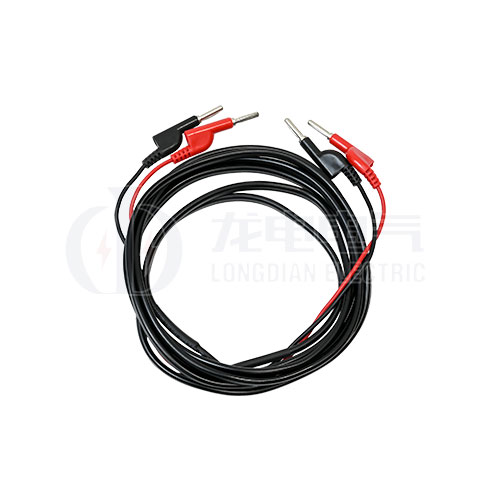

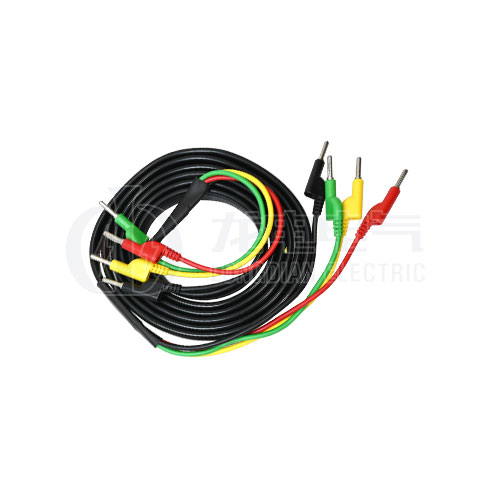

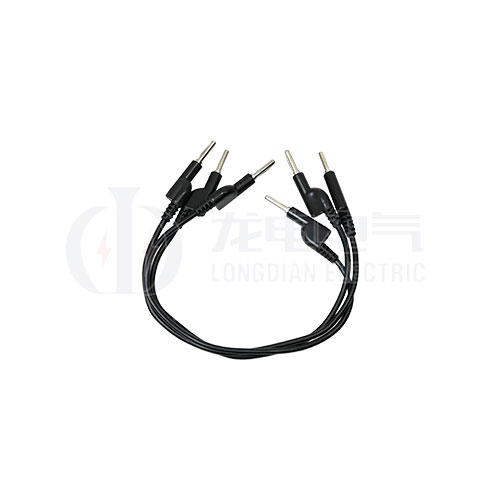

测试线
测试线
测试线
测试线
测试线
测试线

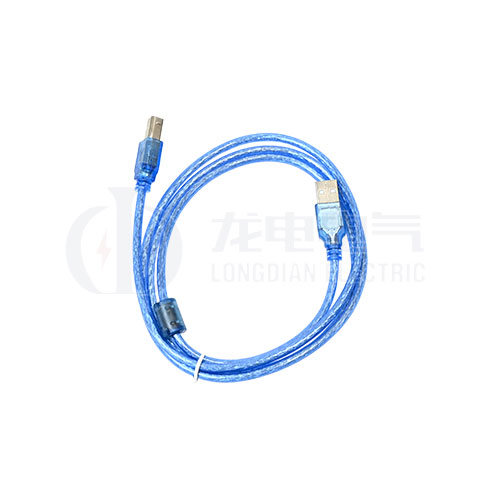

数据线
数据线

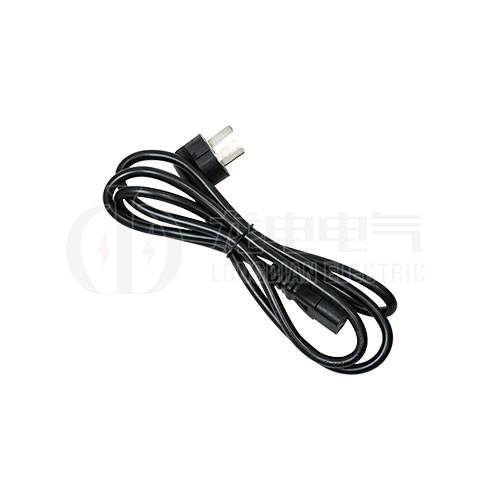

电源线
电源线

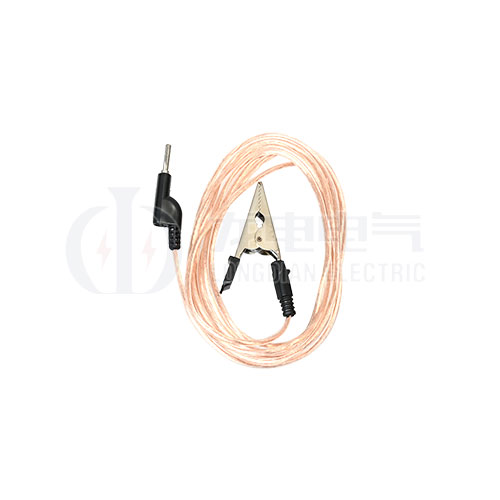

接地线
接地线

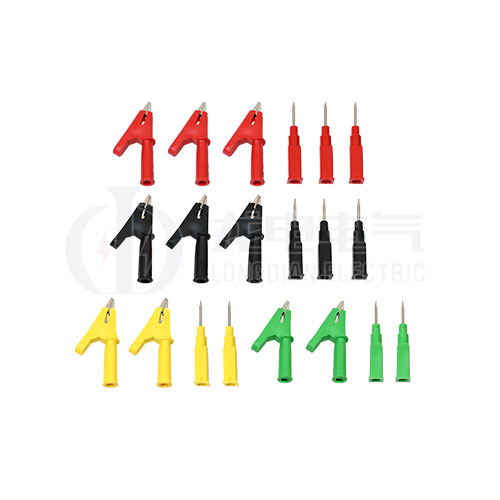

夹子
夹子

售后保障

2h 电话回复
2h电话回复
8h 提供解决方案
8h提供解决方案
48h 技术人员到达
48h技术人员到达
