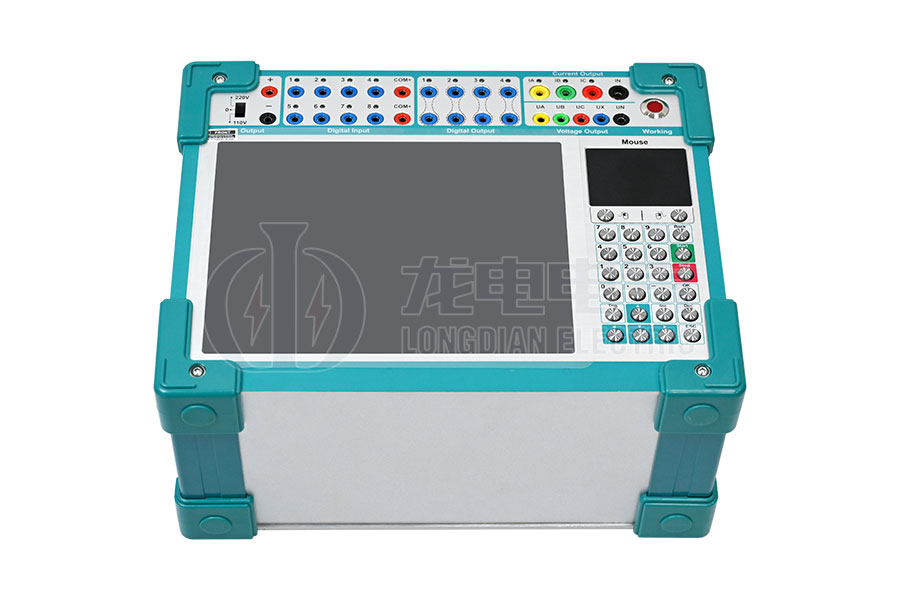

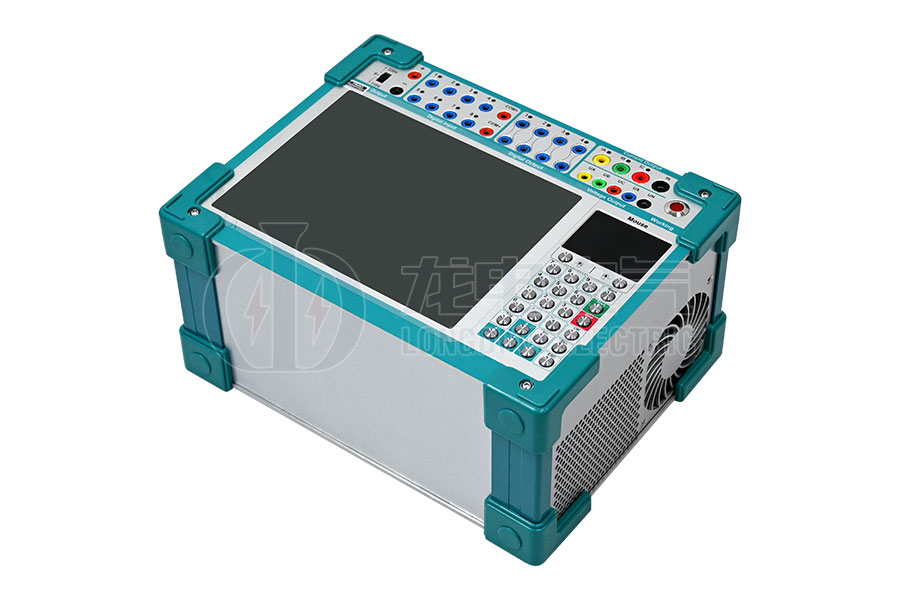

LDJB-702C三相继电保护测试仪
LDJB-702C三相继电保护测试仪
LDJB-702C三相继电保护测试仪
LDJB-702C三相继电保护测试仪

LDJB-702C三相继电保护测试仪

微机继电保护测试仪自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能,可进行大多数试验,联接电脑运行则具有更强大的操作功能。体积小、精度高。

4相电压3相电流输出

7路接点输入和2对空接点输出

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDJB-702C三相继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。LDJB-702C三相继电保护测试仪自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能,可进行大多数试验,联接电脑运行则具有更强大的操作功能。体积小、精度高。LDJB-702C三相继电保护测试仪既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。

产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪

技术参数

交流电流源
单相电流输出(有效值)0-30A/相,精度:0.2%  ±5mA
三相并联输出(有效值)0-90A/三相同相位并联输出
相电流长时间允许工作值(有效值)10A
每相最大输出功率300VA
三相并联电流最大输出功率800VA
三并电流最大输出允许工作时间10s
频率范围0-1000Hz,精度0.01Hz
谐波次数2-20次
相位0-360°,精度0.1°
直流电流源
直流电流输出0-±20A/相,精度:0.2%  ±5mA
交流电压源
单相电压输出(有效值)0-125V/相,精度:0.2%  ±5mV
线电压输出(有效值)0-250V
相电压/线电压输出功率75VA/100VA
频率范围0-1000Hz,精度0.001Hz
谐波次数2-20次
相位0-360°,精度0.1°
直流电压源
单相电压输出幅值0-±150V,精度:0.2%  ±5mV
线电压输出幅值0-±300V
相电压/线电压输出功率90VA/180VA
开关量端子
开关量输入端子8对
空接点1-20mA,24V 装置内部有源输出
电位翻转无源接点:低阻短接信号;有源接点:0-250V DC
开关量输出端子4对,空接点,遮断容量:110V/2A,220V/1A
其他
时间范围1ms-9999s,测量精度:1ms
体积重量体积 338mm x 168mm x 305mm,约12Kg
电源AC220V±10%,50Hz,10A
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

1.标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

2.单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

3.双操作方式,联接电脑运行 通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

4.微机继电保护测试仪功能强大 可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

5.开关量接点丰富 7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

6.大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

7.自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

8.微机继电保护测试仪具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。

9.性价比高 属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。
