LDCTP-1200A变频互感器测试仪
LDCTP-1200A变频互感器测试仪
LDCTP-1200A变频互感器测试仪
LDCTP-1200A变频互感器测试仪

LDCTP-1200A变频互感器测试仪

电流互感器测试仪操作简便,读数直观,测量迅速,能降低电能消耗,减轻劳动强度;互感器测试仪体积小,重量轻,便于携带和现场测试,质量稳定可靠,互感器测试仪广泛用于计量、供电等

数直观,测量迅速

体积小,重量轻

稳定可靠

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDCTP-1200A变频互感器测试仪是在本公司开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

产品别称:CT参数分析仪、CT分析仪、变频CT分析仪、CTPT分析仪、互感器特性测试仪、变频互感器特性测试仪、互感器暂态特性分析仪、电流互感器检验仪、CT特性分析仪、电流互感器参数分析仪、电流互感器特性分析仪、CT参数测试仪、电流互感器参数测试仪、电流互感器特性测试仪、互感器综合测试仪。

技术参数

                测试用途保护类CT,保护类 PT
输出0~180Vrms,12Arms,36A(峰值)
电压测量精度±0.1%
CT变比测量范围1~40000
精度±0.05%
PT变比测量范围1~40000
精度±0.05%
相位测量精度±2min
分辨率0.5min
二次绕组电阻测量范围0~300Ω
精度0.2%±2mΩ
交流负载测量范围0~1000VA
精度0.2%±0.02VA
输入电源电压AC220V±10%,50Hz
尺寸、重量尺寸365mm×290 mm×153mm 重量<10kg
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-672-7238

产品特征

1、 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

2、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。

3、 可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~40000。

4、 基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60KV的CT测试。

5、 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

6、 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

7、 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

8、 全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。

9、 5.7寸图形透反式LCD,阳光下清晰可视。

10、 采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。

11、 面板自带打印机,可自动打印生成的试验报告。

12、 测试结果可用U盘导出,程序可用U盘升级,方便快捷。

13、 装置可存储1000组测试数据,掉电不丢失。

14、 配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。

15、 易于携带,装置重量<9Kg

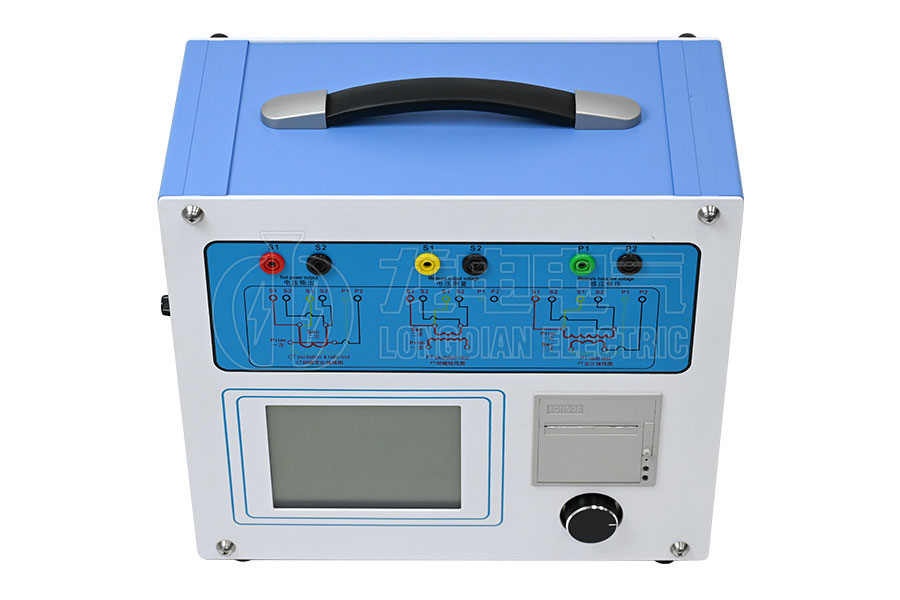

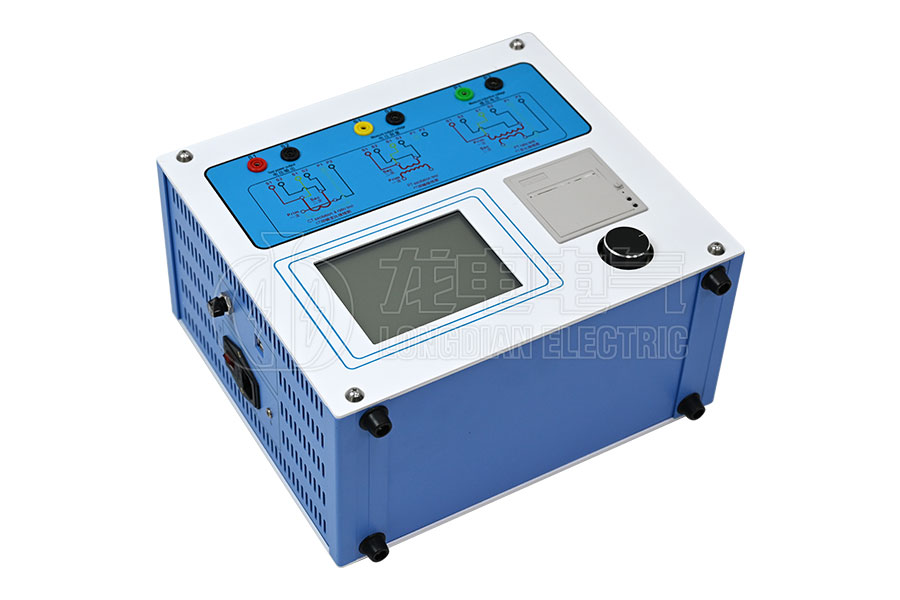

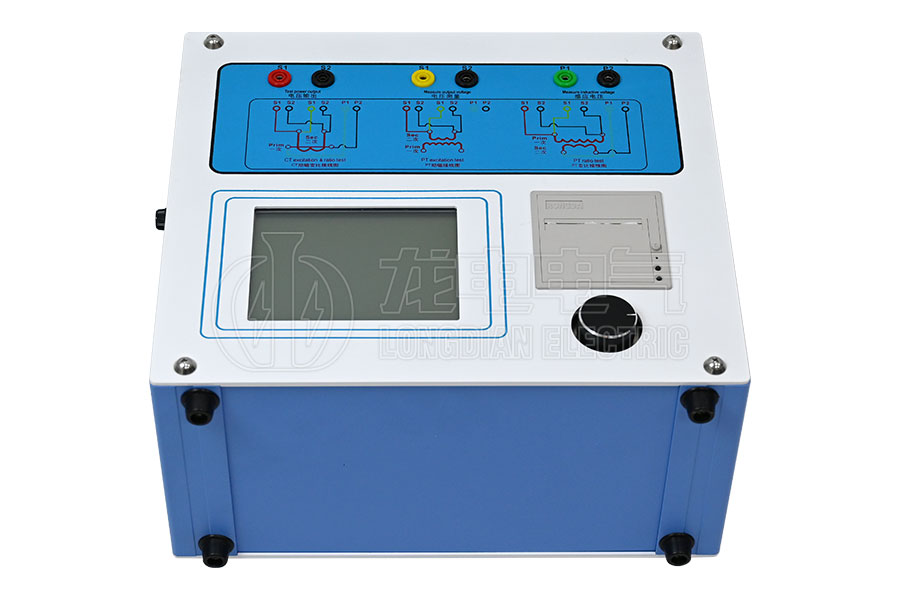

产品图集
