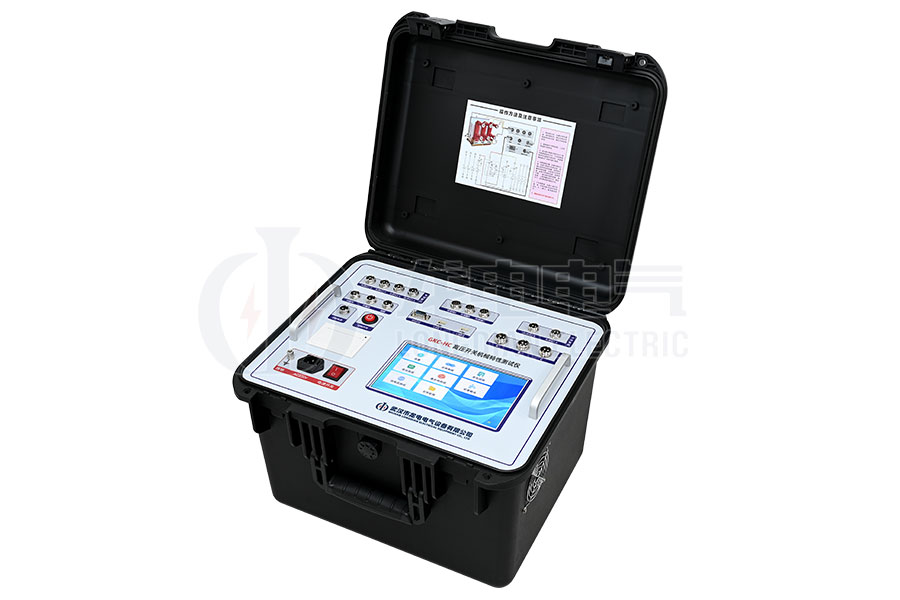

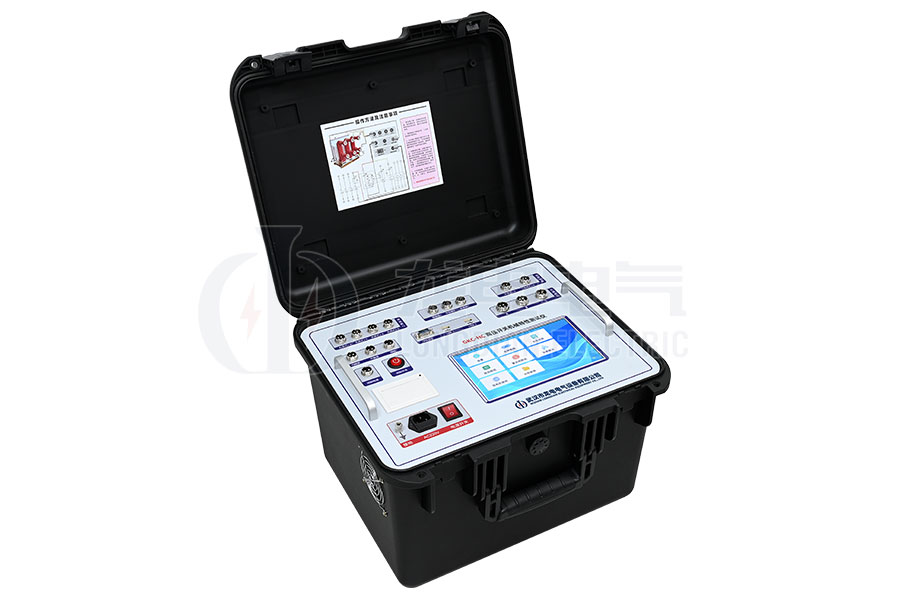

LDGKC-HC 石墨触头高压开关机械特性测试仪

LDGKC-HC 石墨触头高压开关机械特性测试仪是面向 10kV–500kV 各电压等级高压断路器、隔离开关的动态参数测试设备，采用工控机架构，操作电源输出 6–270V 数字可调。设备针对石墨触头断路器的电流检测算法与波形分析做了专门优化，并同时具备合闸电阻测试能力，时间测量范围0-200000ms，支持200s长时程记录，可完整捕捉慢分慢合、长延时动作等特殊工况；全系支持蓝牙5.0无线通讯，可通过多接口对接国家电网Q/GDW-12482.5-2024统一数据平台或企业MES/ERP系统，满足电力试验数字化合规要求。

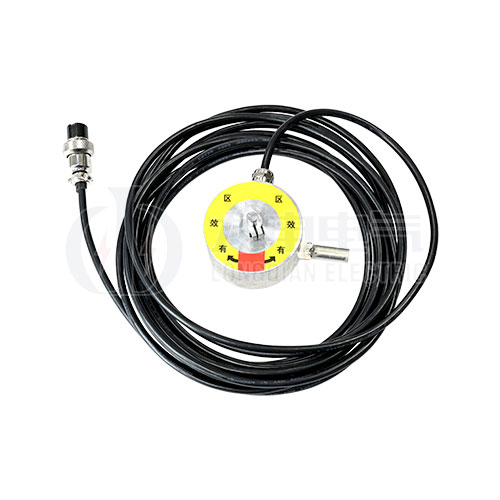

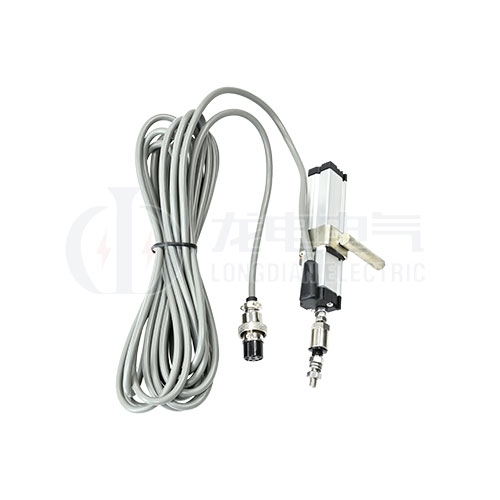

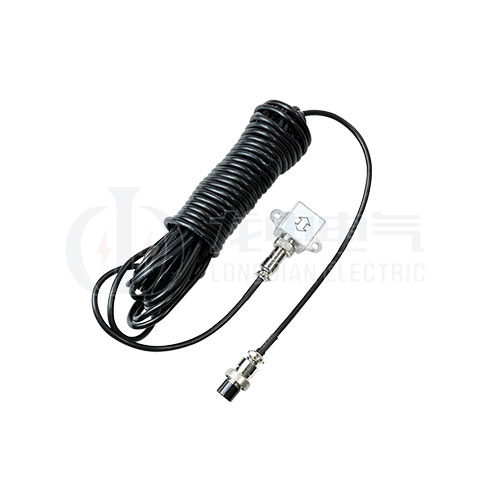

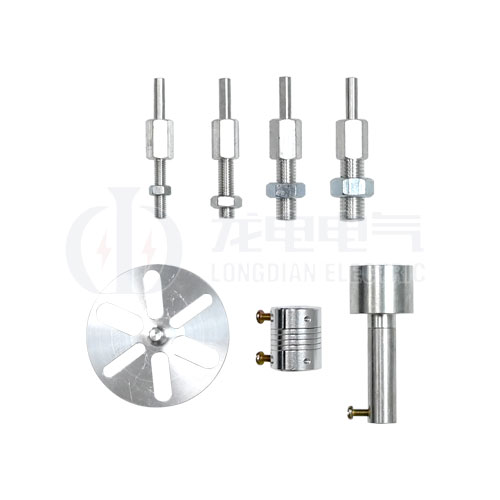

设备搭载彩色触摸屏，内置大容量存储，支持 U 盘数据导出与现场打印，抗干扰能力强，可在强电磁环境下稳定完成现场测试，配套多种传感器适配真空、SF6、少油等各类断路器机型。

独有功能：石墨触头测试

LDGKC-HC 是冲着石墨触头去的。SF6 断路器里，有些灭弧室触头表面镀了石墨层，用来改善耐电弧性能、减少烧蚀——比如西门子 3AQ、3AT 系列的石墨喷口断路器。问题在于，石墨是半导体，导电性远低于铜合金，普通测试仪靠光耦采样、只认「通/断」两种状态，根本记录不了石墨触头合闸时接触电阻逐渐变化的动态过程；结果就是分闸数据看着还行，合闸时间与同期却严重超标，现场反复测都不合格，最后往往误判成开关本体有问题。

HC 换了一套思路：在断口上加 10A 恒流源，用电流电压法记录动作过程中断口电压的连续变化，只有当断口电压低于判定阈值时，才认为动触头真正与主触头可靠接触。这样测出的接触时刻如实反映石墨触头的真实动作过程，时间与同期数据才准。

它还同时具备合闸电阻测试能力，适合有西门子石墨触头开关、或采购石墨触头断路器的单位。

产品别称：高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

• 石墨触头测试：10A 恒流源 + 电流电压法，准确捕获石墨触头接触瞬间的时间与同期

• 合闸电阻测试：在石墨触头测试之外，同时具备合闸电阻检测能力

• 全参数机械特性测试：分合闸时间、三相不同期、弹跳时间与次数、行程、超行程一次采集

• 速度与电流曲线：刚分刚合速度、平均速度、线圈电流与电阻曲线同步记录

• 6–270V 宽范围可调输出：适配灵敏型线圈与低电压直流操作机构，可做低电压动作试验

• 工控机平台：数据处理能力强、存储容量大、波形显示细腻，支持后期软件升级

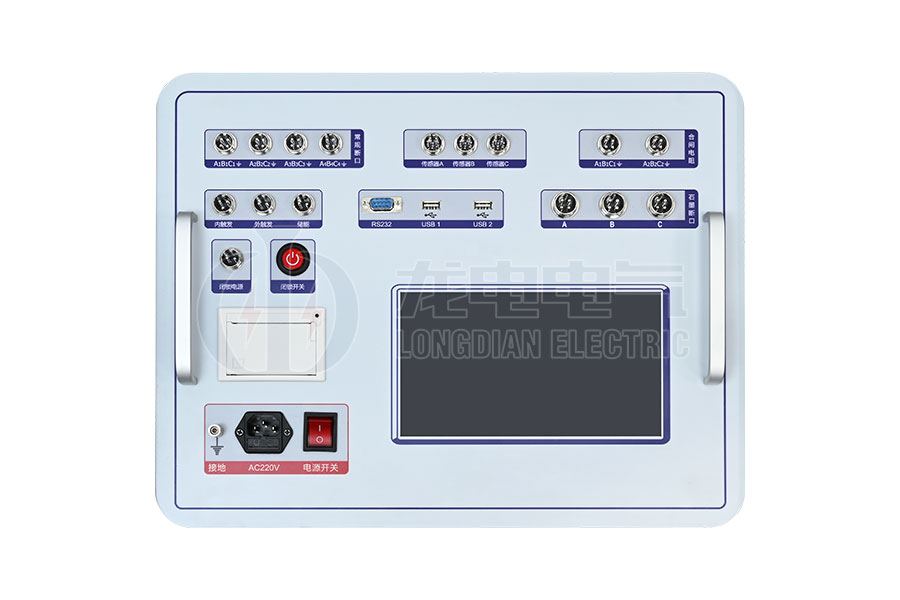

• 彩色触摸屏 + 大容量存储：U 盘导出数据、现场直接打印报告

• 强电磁环境适配：抗干扰设计，适合变电站现场作业
